隧道的结构简介

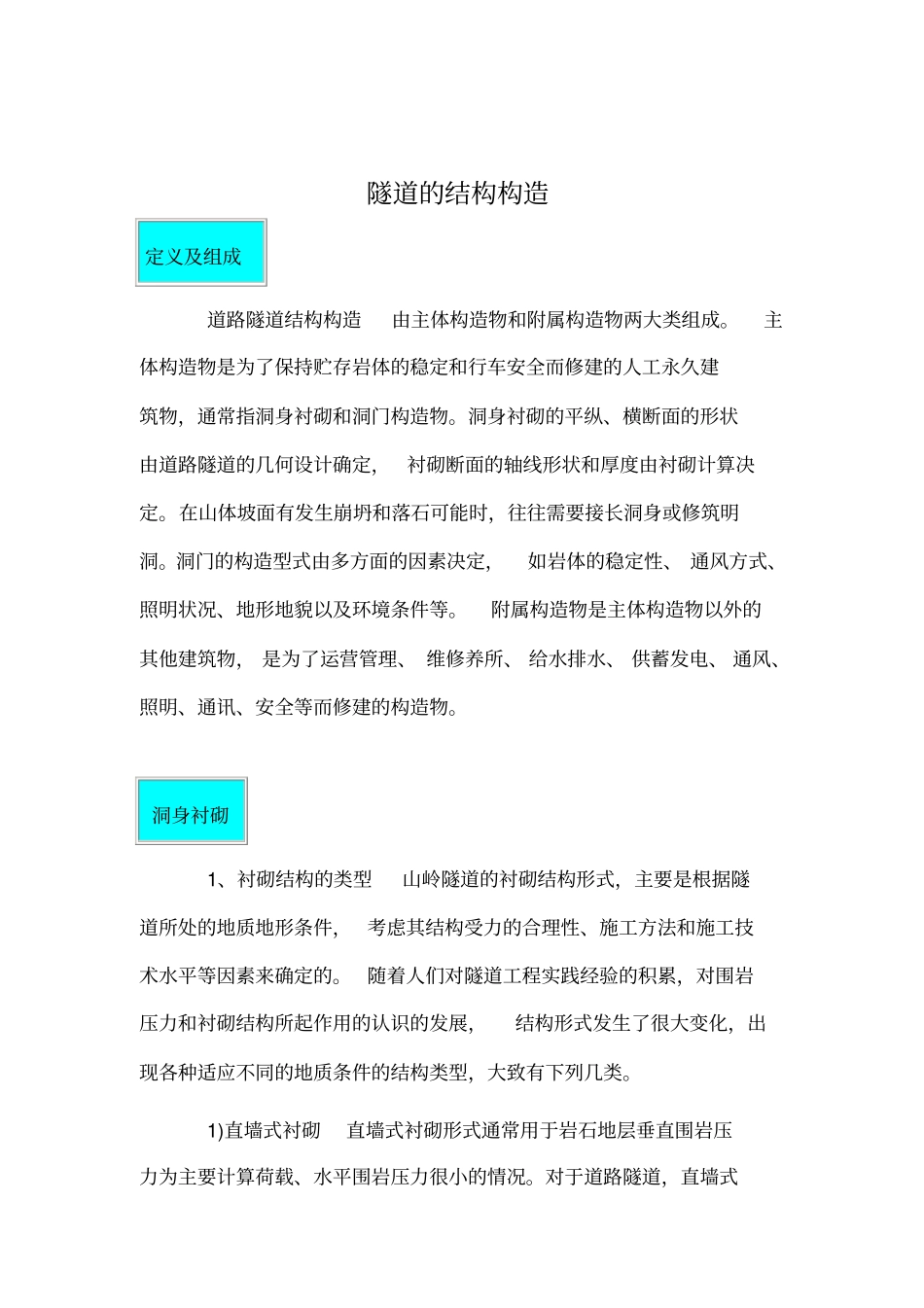

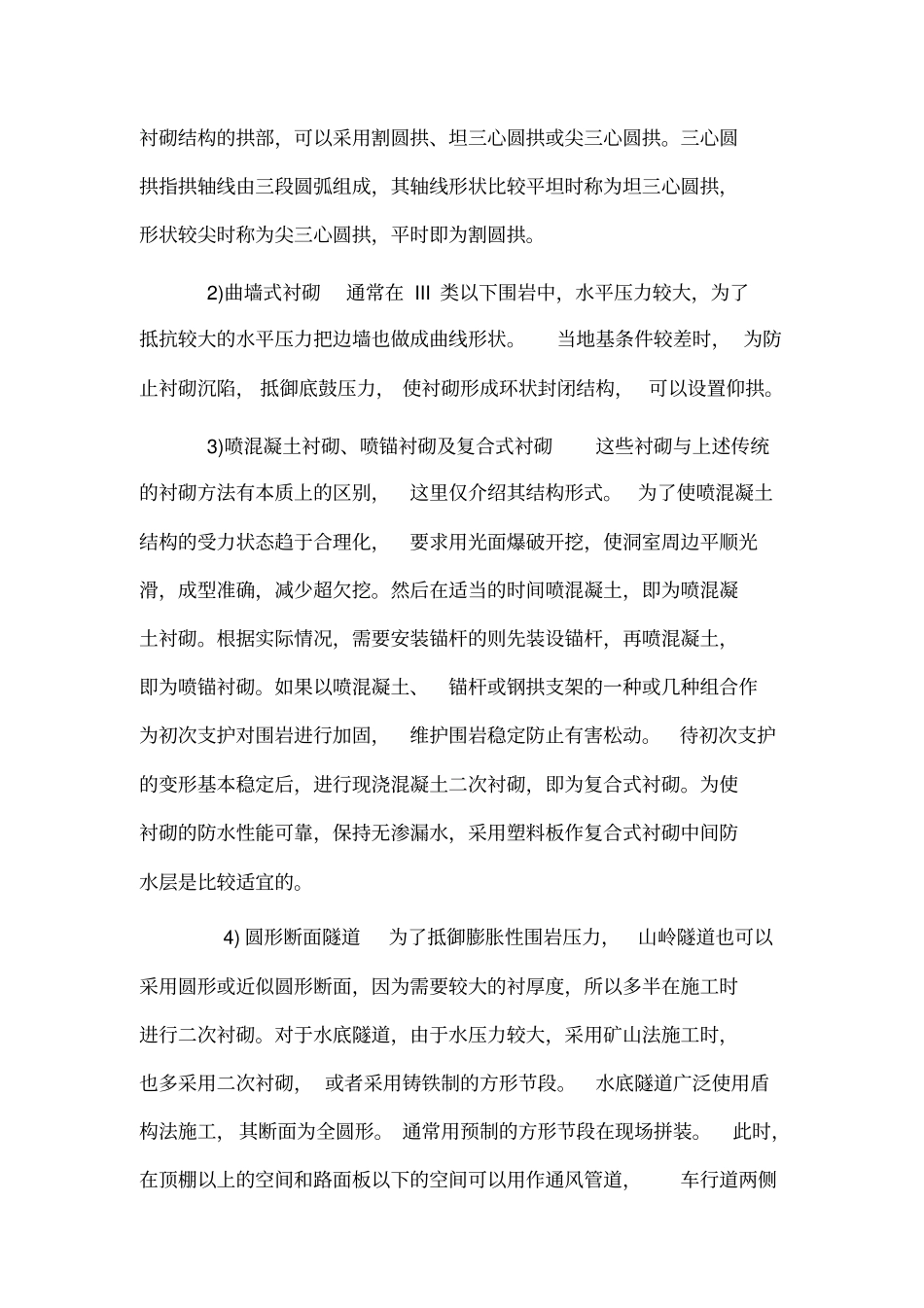

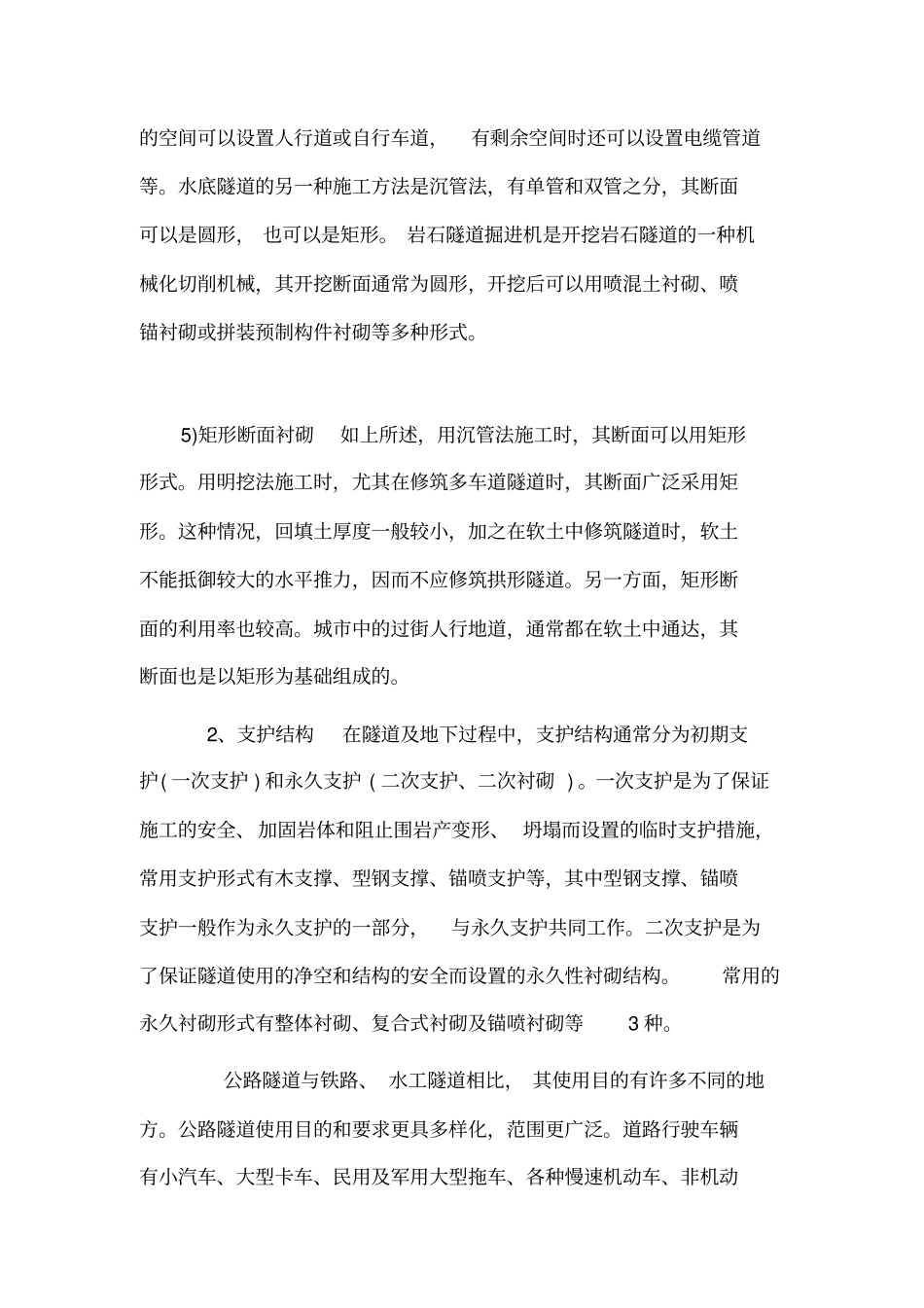

隧道的结构构造定义及组成道路隧道结构构造由主体构造物和附属构造物两大类组成。主体构造物是为了保持贮存岩体的稳定和行车安全而修建的人工永久建筑物，通常指洞身衬砌和洞门构造物。洞身衬砌的平纵、横断面的形状由道路隧道的几何设计确定，衬砌断面的轴线形状和厚度由衬砌计算决定。在山体坡面有发生崩坍和落石可能时，往往需要接长洞身或修筑明洞。洞门的构造型式由多方面的因素决定，如岩体的稳定性、 通风方式、照明状况、地形地貌以及环境条件等。附属构造物是主体构造物以外的其他建筑物， 是为了运营管理、 维修养所、 给水排水、 供蓄发电、 通风、照明、通讯、安全等而修建的构造物。洞身衬砌1、衬砌结构的类型山岭隧道的衬砌结构形式，主要是根据隧道所处的地质地形条件， 考虑其结构受力的合理性、施工方法和施工技术水平等因素来确定的。 随着人们对隧道工程实践经验的积累，对围岩压力和衬砌结构所起作用的认识的发展，结构形式发生了很大变化，出现各种适应不同的地质条件的结构类型，大致有下列几类。1)直墙式衬砌直墙式衬砌形式通常用于岩石地层垂直围岩压力为主要计算荷载、水平围岩压力很小的情况。对于道路隧道，直墙式衬砌结构的拱部，可以采用割圆拱、坦三心圆拱或尖三心圆拱。三心圆拱指拱轴线由三段圆弧组成，其轴线形状比较平坦时称为坦三心圆拱，形状较尖时称为尖三心圆拱，平时即为割圆拱。2)曲墙式衬砌通常在 III 类以下围岩中，水平压力较大，为了抵抗较大的水平压力把边墙也做成曲线形状。当地基条件较差时， 为防止衬砌沉陷， 抵御底鼓压力， 使衬砌形成环状封闭结构， 可以设置仰拱。3)喷混凝土衬砌、喷锚衬砌及复合式衬砌这些衬砌与上述传统的衬砌方法有本质上的区别，这里仅介绍其结构形式。 为了使喷混凝土结构的受力状态趋于合理化，要求用光面爆破开挖，使洞室周边平顺光滑，成型准确，减少超欠挖。然后在适当的时间喷混凝土，即为喷混凝土衬砌。根据实际情况，需要安装锚杆的则先装设锚杆，再喷混凝土，即为喷锚衬砌。如果以喷混凝土、锚杆或钢拱支架的一种或几种组合作为初次支护对围岩进行加固，维护围岩稳定防止有害松动。待初次支护的变形基本稳定后，进行现浇混凝土二次衬砌，即为复合式衬砌。为使衬砌的防水性能可靠，保持无渗漏水，采用塑料板作复合式衬砌中间防水层是比较适宜的。4) 圆形断面隧道为了抵御膨胀性围岩压力，山岭隧道也可以采用圆形或近似圆形断面，因为需要较大的...
