隧道管棚注浆

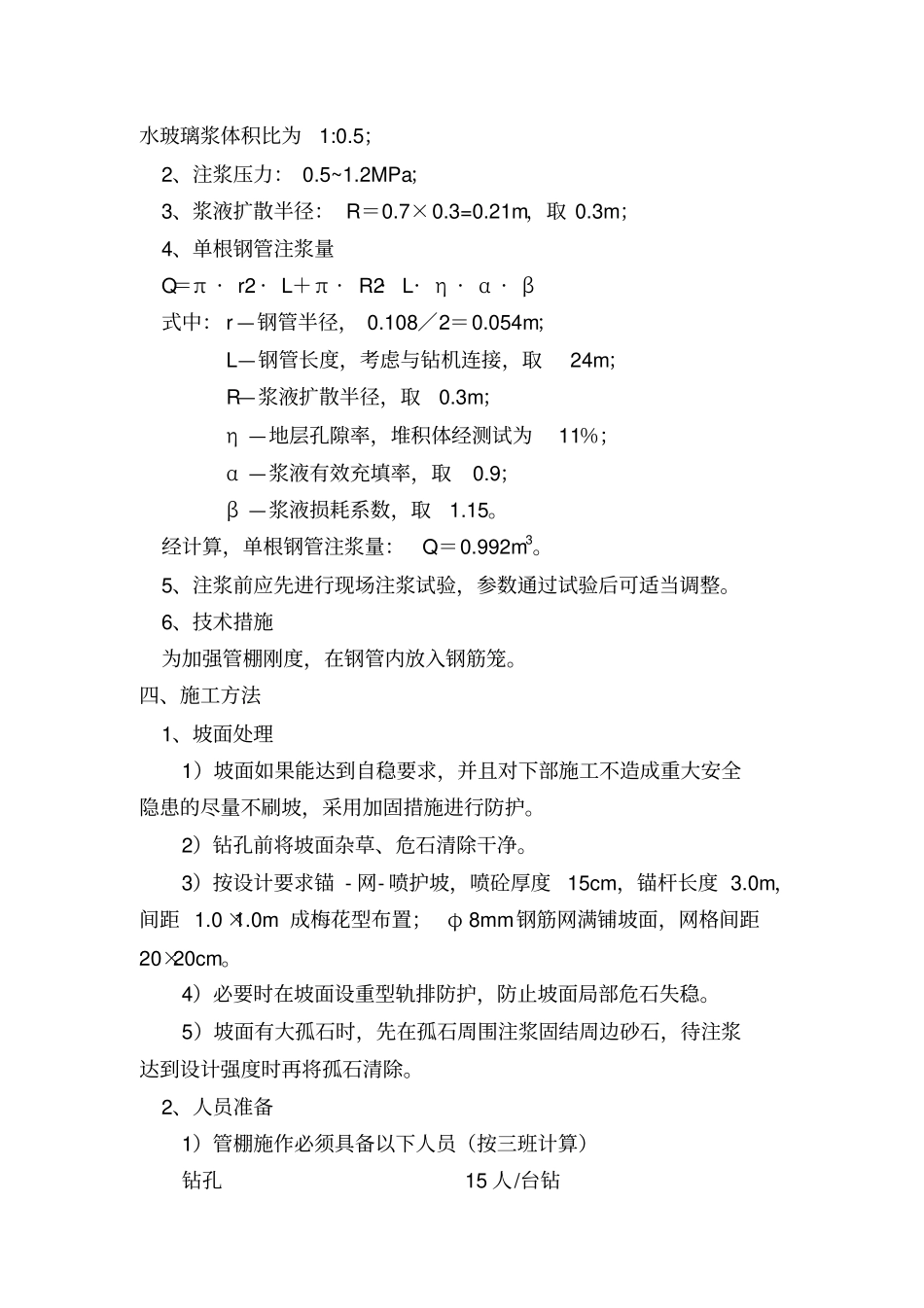

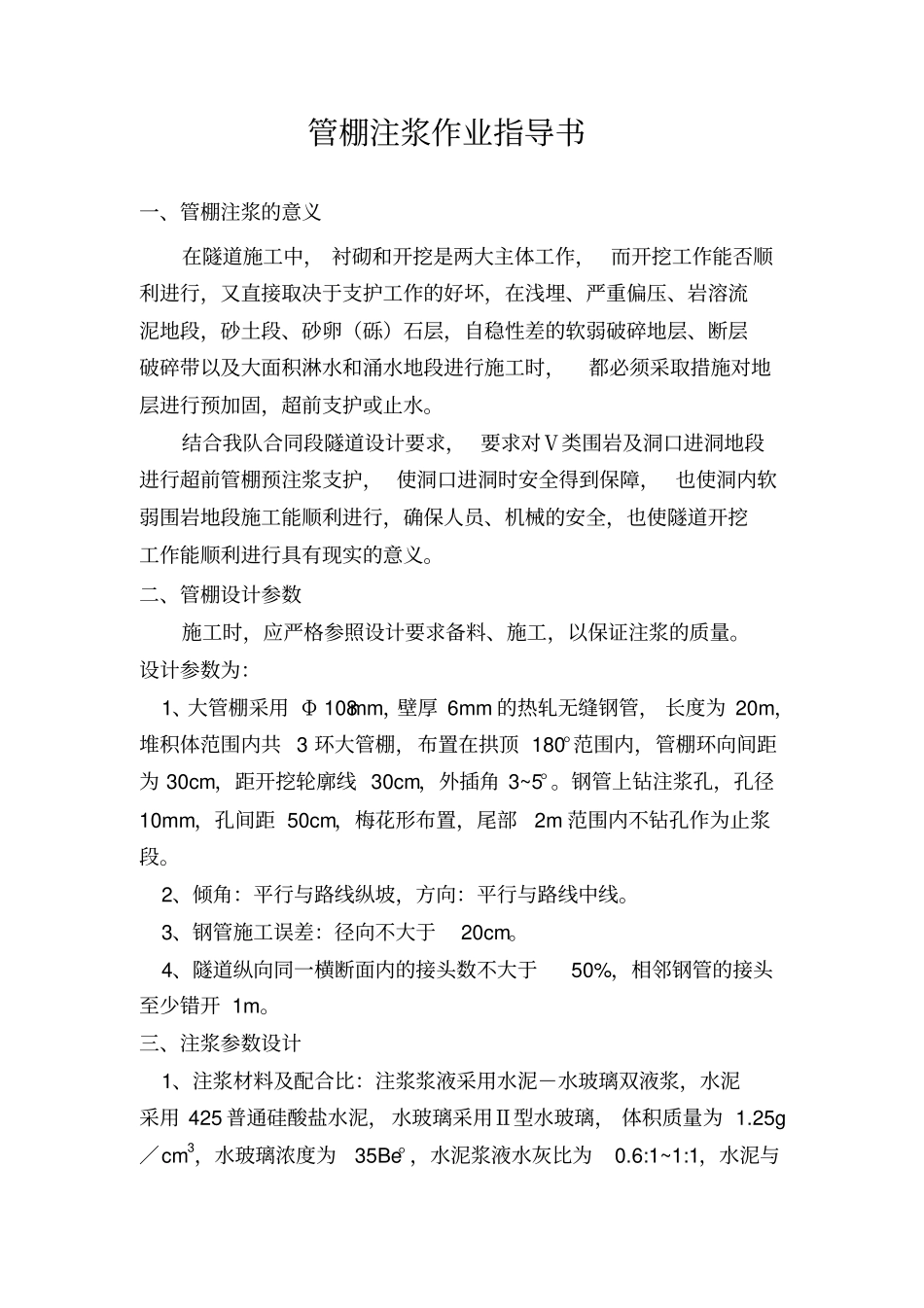

管棚注浆作业指导书一、管棚注浆的意义在隧道施工中， 衬砌和开挖是两大主体工作， 而开挖工作能否顺利进行，又直接取决于支护工作的好坏，在浅埋、严重偏压、岩溶流泥地段，砂土段、砂卵（砾）石层，自稳性差的软弱破碎地层、断层破碎带以及大面积淋水和涌水地段进行施工时，都必须采取措施对地层进行预加固，超前支护或止水。结合我队合同段隧道设计要求， 要求对Ⅴ类围岩及洞口进洞地段进行超前管棚预注浆支护， 使洞口进洞时安全得到保障， 也使洞内软弱围岩地段施工能顺利进行，确保人员、机械的安全，也使隧道开挖工作能顺利进行具有现实的意义。二、管棚设计参数施工时，应严格参照设计要求备料、施工，以保证注浆的质量。设计参数为：1、大管棚采用 Φ 108mm，壁厚 6mm 的热轧无缝钢管， 长度为 20m，堆积体范围内共 3 环大管棚，布置在拱顶 180°范围内，管棚环向间距为 30cm，距开挖轮廓线 30cm，外插角 3~5° 。钢管上钻注浆孔，孔径10mm，孔间距 50cm，梅花形布置，尾部2m 范围内不钻孔作为止浆段。2、倾角：平行与路线纵坡，方向：平行与路线中线。3、钢管施工误差：径向不大于20cm。4、隧道纵向同一横断面内的接头数不大于50%，相邻钢管的接头至少错开 1m。三、注浆参数设计1、注浆材料及配合比：注浆浆液采用水泥－水玻璃双液浆，水泥采用 425 普通硅酸盐水泥，水玻璃采用Ⅱ型水玻璃， 体积质量为 1.25g／cm3，水玻璃浓度为35Be° ，水泥浆液水灰比为0.6:1~1:1，水泥与水玻璃浆体积比为1:0.5；2、注浆压力： 0.5~1.2MPa；3、浆液扩散半径： R＝0.7×0.3=0.21m，取 0.3m；4、单根钢管注浆量Q＝π · r2 · L＋π · R2· L· η · α · β式中： r —钢管半径， 0.108／2＝0.054m；L—钢管长度，考虑与钻机连接，取24m；R—浆液扩散半径，取0.3m；η —地层孔隙率，堆积体经测试为11％；α —浆液有效充填率，取0.9；β —浆液损耗系数，取1.15。经计算，单根钢管注浆量：Q＝0.992m3。5、注浆前应先进行现场注浆试验，参数通过试验后可适当调整。6、技术措施为加强管棚刚度，在钢管内放入钢筋笼。四、施工方法1、坡面处理1）坡面如果能达到自稳要求，并且对下部施工不造成重大安全隐患的尽量不刷坡，采用加固措施进行防护。2）钻孔前将坡面杂草、危石清除干净。3）按设计要求锚 - 网- 喷护坡，喷砼厚度15cm，锚杆长度 3.0m，间距 1.0 ×1.0m 成梅花型布置； φ 8mm钢筋网...
