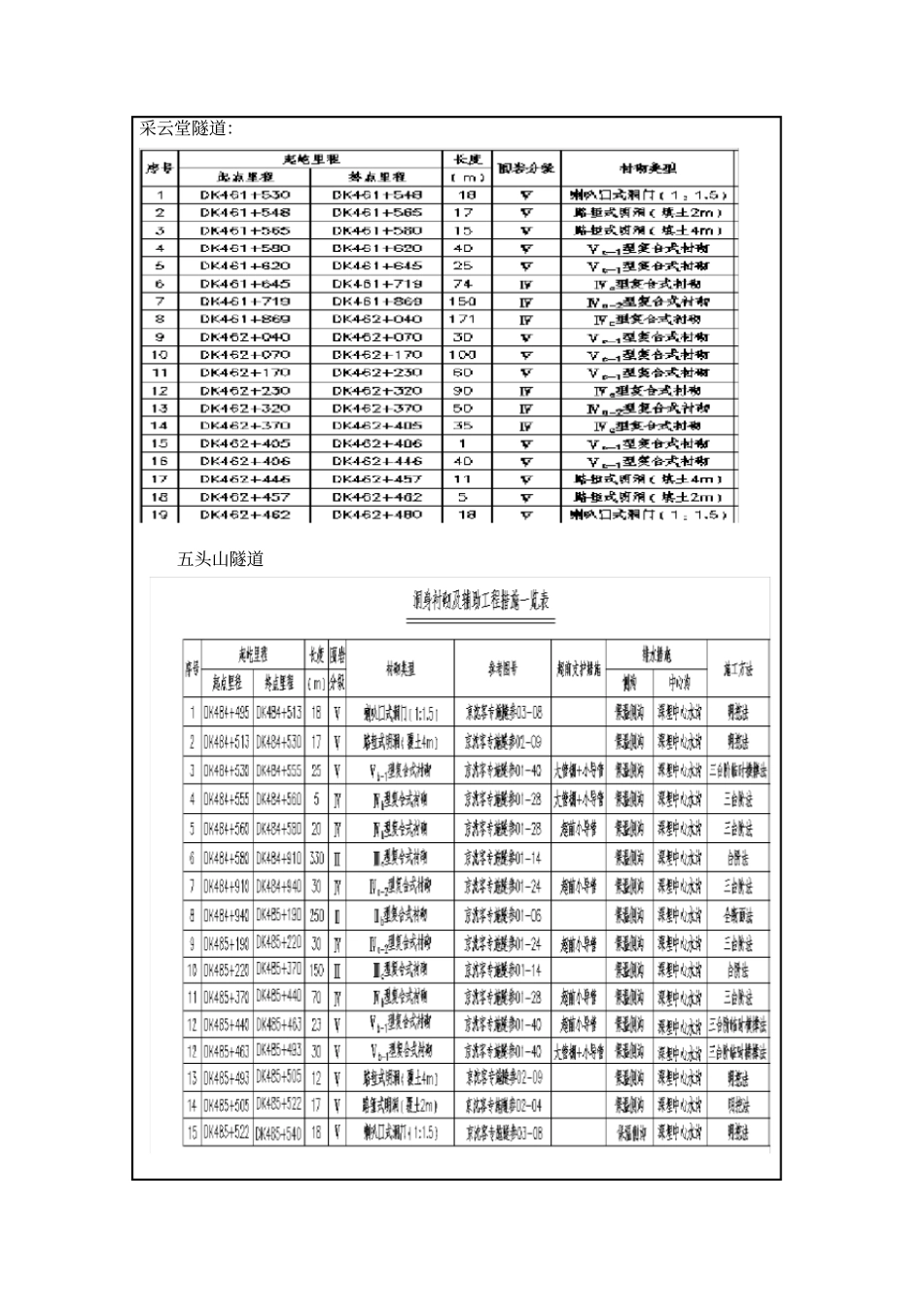

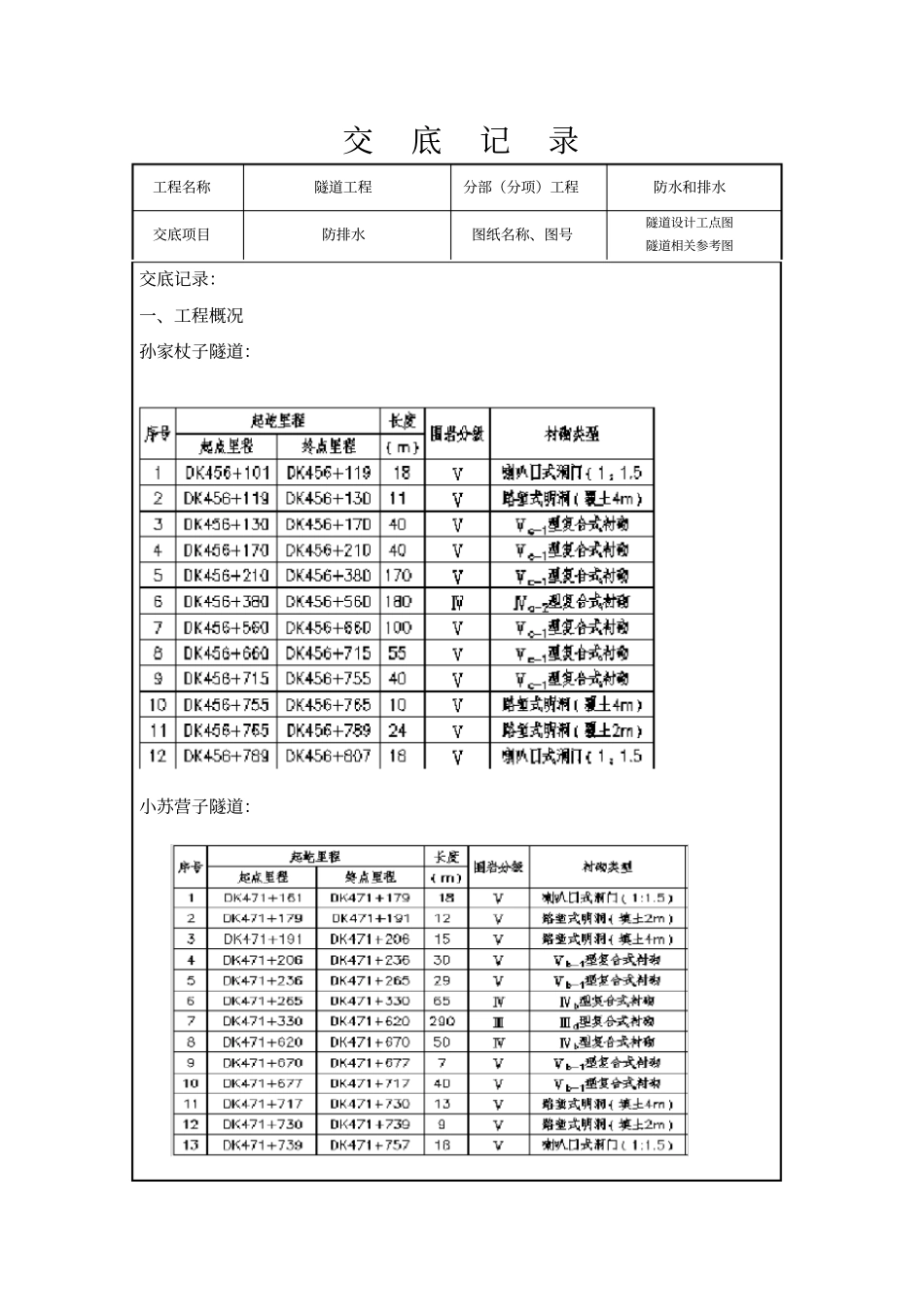

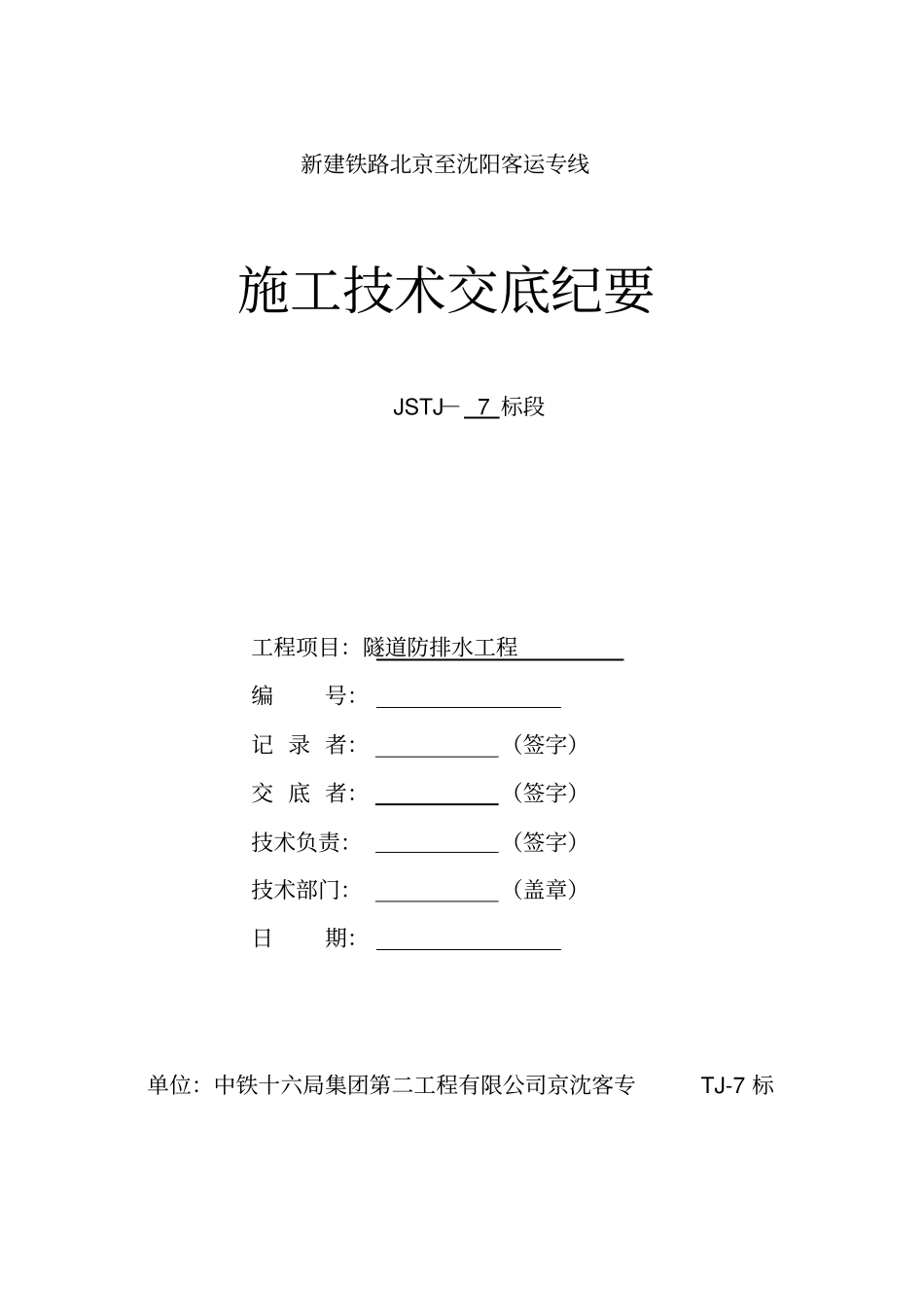

新建铁路北京至沈阳客运专线施工技术交底纪要JSTJ－ 7 标段工程项目：隧道防排水工程编号：记 录 者：（签字）交 底 者：（签字）技术负责：（签字）技术部门：（盖章）日期：单位：中铁十六局集团第二工程有限公司京沈客专TJ-7 标交底记录工程名称隧道工程分部（分项）工程防水和排水交底项目防排水图纸名称、图号隧道设计工点图隧道相关参考图交底记录：一、工程概况孙家杖子隧道：小苏营子隧道：采云堂隧道：五头山隧道隧道防排水工程由洞口防排水、排水沟、检查井、施工缝、变形缝防水、径向注浆等分项工程组成。明确隧道防排水施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道防排水施工，保证隧道的防排水施工质量。隧道复合式衬砌参数表如下图：二、衬砌施工工艺流程隧道结构防排水施工作业是在隧道初期支护完成，且隧道净空经检查满足设计要求后进行的有关结构防排水施工作业，主要包括基面检查处理、排水盲管安装、防水板铺设、止水带安装、混凝土灌注等工序。工艺流程见下图：三、施工方法3.1 基面检查处理（1）基面处理主要对初期支护表面的渗漏水，外露的突出物及表面凹凸不平处进行处理。对基面渗漏水，采用回填注浆进行堵水，以保持基面无明显漏水。对初期支护表面外漏的锚杆头，钢筋头等硬物进行割除，再用砂浆进行摸平。对初期支护表面凹凸不平处采用喷射砼补喷平顺。（2）处理完毕需对基面处理质量进行检查，并应满足下列要求：初期支护表面无明显渗漏水，切无空鼓、裂缝、酥松等现象。初期支护表面平整，平整度符合规范要求。初期支护表面无尖锐突出物。3.2 盲管安装排水盲管主要包括环向排水盲管、纵向集水盲管、横向排水管，三者通过变径三通连为一体，形成完整的排水系统。（1） 环向排水盲管施作方法环向排水盲管采用Φ80 外包土工布单壁打孔波纹管， 一般地段设置于距离施工缝、沉降缝、温度伸缩缝50cm处，特殊地段可根据实际情况进行调整，根据围岩富水情况数量应增加。 环向可维护管采用Φ100PVC,与纵向排水盲管、 环向排水盲管采用变径三通连接。 连接后一并通过打孔Φ100PVC管连接到深埋中心三级管中。具体连接方式如下图所示。环向盲管可维护管设置高度为距离水沟底以上 13.5cm 处。（2）纵向排水盲管施作方法纵向排水盲管采用Φ100 外包土工布单壁打孔波纹管，设置长度11 米，距离施工缝为 50cm。纵向排水盲管的设置及坡度应按照设计要求安设。纵向盲管可维护管与纵向盲管之间采用...
