集中供热管道安装工程项目施工方案

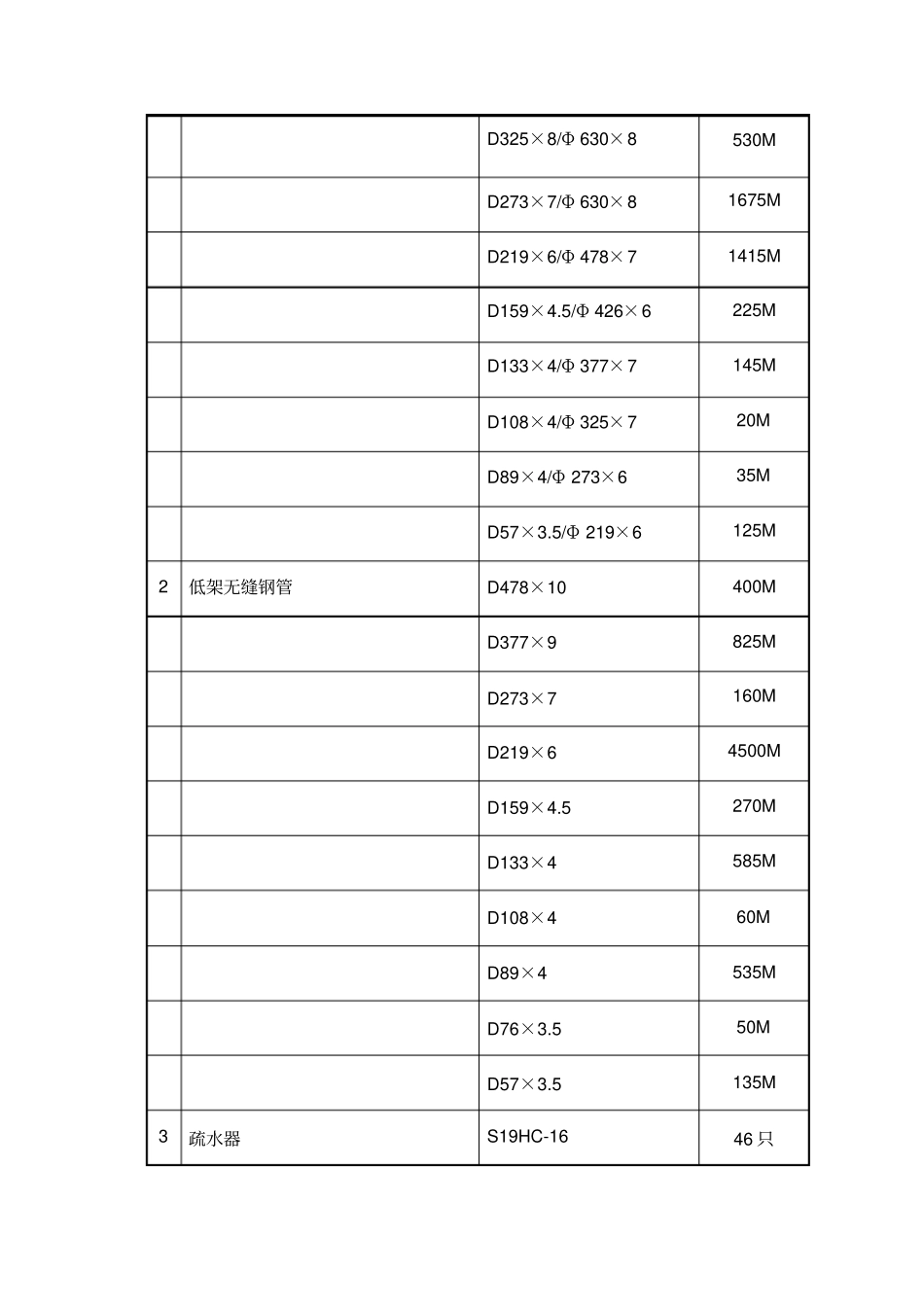

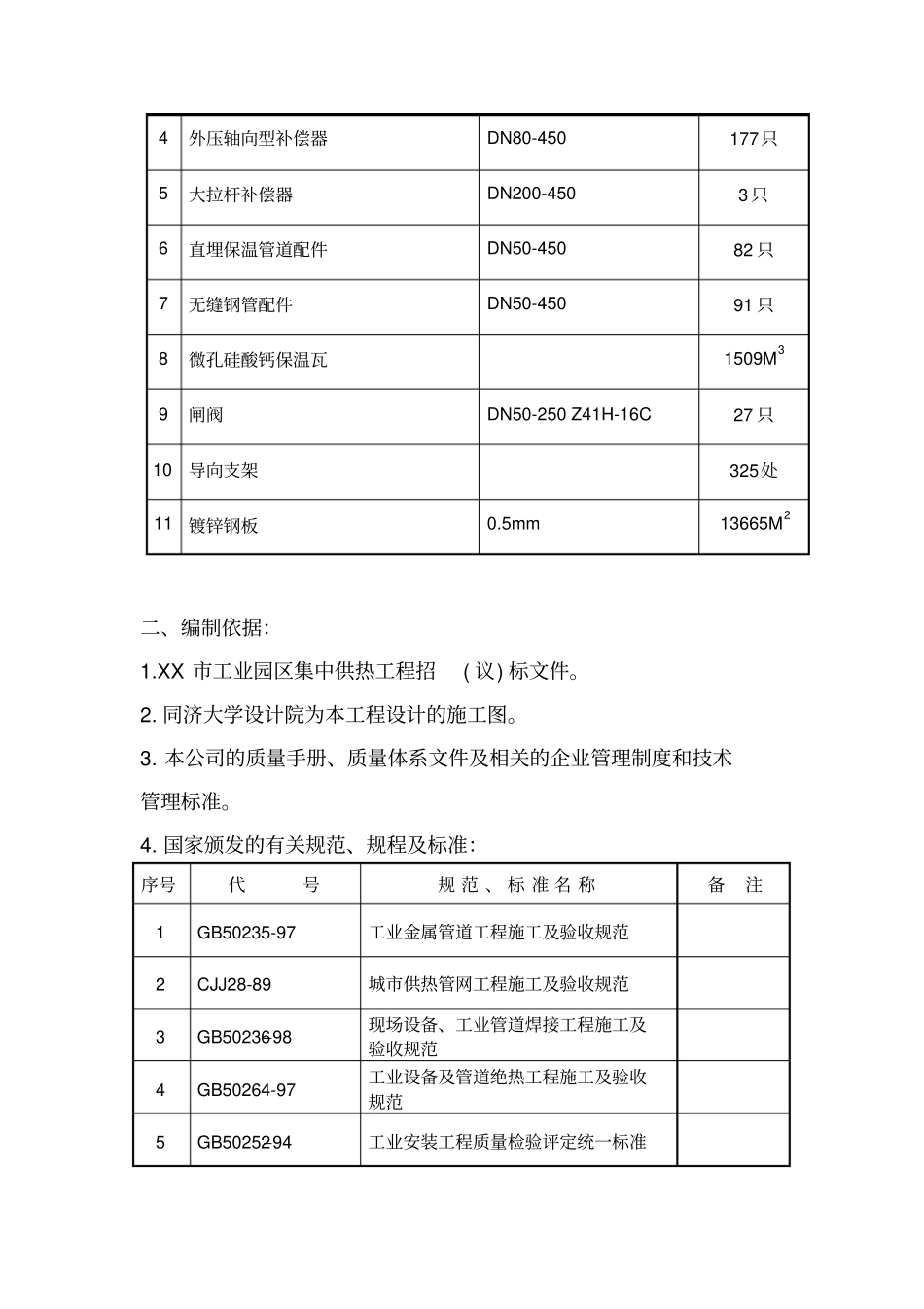

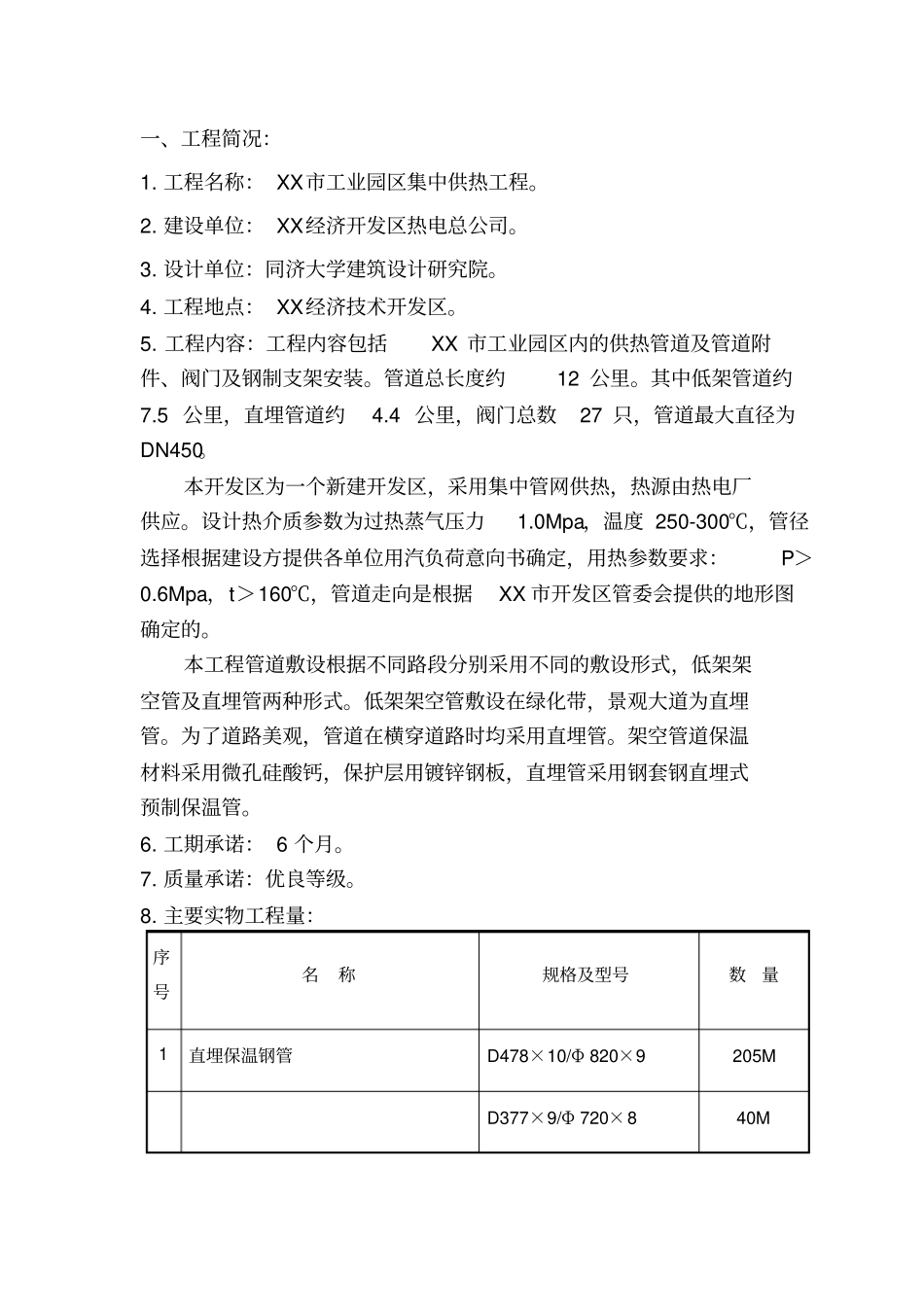

一、工程简况：1. 工程名称： XX市工业园区集中供热工程。2. 建设单位： XX经济开发区热电总公司。3. 设计单位：同济大学建筑设计研究院。4. 工程地点： XX经济技术开发区。5. 工程内容：工程内容包括XX 市工业园区内的供热管道及管道附件、阀门及钢制支架安装。管道总长度约12 公里。其中低架管道约7.5 公里，直埋管道约4.4 公里，阀门总数27 只，管道最大直径为DN450。本开发区为一个新建开发区，采用集中管网供热，热源由热电厂供应。设计热介质参数为过热蒸气压力1.0Mpa，温度 250-300℃，管径选择根据建设方提供各单位用汽负荷意向书确定，用热参数要求：P＞0.6Mpa，t＞160℃，管道走向是根据XX 市开发区管委会提供的地形图确定的。本工程管道敷设根据不同路段分别采用不同的敷设形式，低架架空管及直埋管两种形式。低架架空管敷设在绿化带，景观大道为直埋管。为了道路美观，管道在横穿道路时均采用直埋管。架空管道保温材料采用微孔硅酸钙，保护层用镀锌钢板，直埋管采用钢套钢直埋式预制保温管。6. 工期承诺： 6 个月。7. 质量承诺：优良等级。8. 主要实物工程量：序号名称规格及型号数量1 直埋保温钢管D478×10/Φ 820×9205M D377×9/Φ 720×840M D325×8/Φ 630×8530M D273×7/Φ 630×81675M D219×6/Φ 478×71415M D159×4.5/Φ 426×6225M D133×4/Φ 377×7145M D108×4/Φ 325×720M D89×4/Φ 273×635M D57×3.5/Φ 219×6125M 2 低架无缝钢管D478×10 400M D377×9 825M D273×7 160M D219×6 4500M D159×4.5 270M D133×4 585M D108×4 60M D89×4 535M D76×3.5 50M D57×3.5 135M 3 疏水器S19HC-16 46 只4 外压轴向型补偿器DN80-450 177只5 大拉杆补偿器DN200-450 3 只6 直埋保温管道配件DN50-450 82 只7 无缝钢管配件DN50-450 91 只8 微孔硅酸钙保温瓦1509M39 闸阀DN50-250 Z41H-16C 27 只10 导向支架325处11 镀锌钢板0.5mm 13665M2二、编制依据：1.XX 市工业园区集中供热工程招( 议) 标文件。2. 同济大学设计院为本工程设计的施工图。3. 本公司的质量手册、质量体系文件及相关的企业管理制度和技术管理标准。4. 国家颁发的有关规范、规程及标准：序号代号规 范 、 标 准 名 称备注1 GB50235-97 工业金属管道工程施工及验收规范2 CJJ28-89 城市供热管网工程施工及验收规范3 GB50236–98 现场设备、工业管道焊...
