雨水管道顶管施工方案

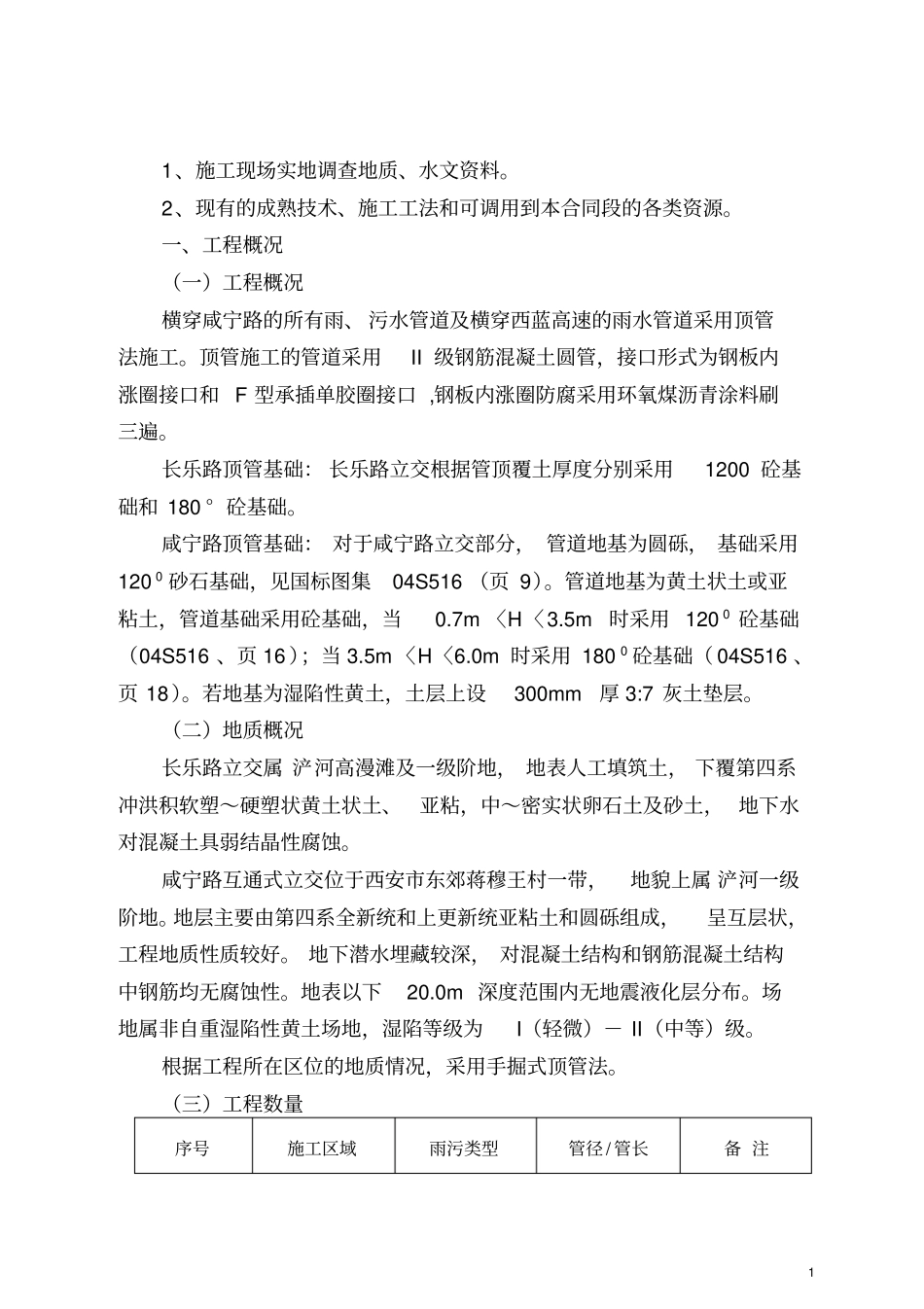

1 1、施工现场实地调查地质、水文资料。2、现有的成熟技术、施工工法和可调用到本合同段的各类资源。一、工程概况（一）工程概况横穿咸宁路的所有雨、 污水管道及横穿西蓝高速的雨水管道采用顶管法施工。顶管施工的管道采用II 级钢筋混凝土圆管，接口形式为钢板内涨圈接口和 F 型承插单胶圈接口 ,钢板内涨圈防腐采用环氧煤沥青涂料刷三遍。长乐路顶管基础： 长乐路立交根据管顶覆土厚度分别采用1200 砼基础和 180 ° 砼基础。咸宁路顶管基础： 对于咸宁路立交部分， 管道地基为圆砾， 基础采用120 0 砂石基础，见国标图集04S516 （页 9）。管道地基为黄土状土或亚粘土，管道基础采用砼基础，当0.7m 〈H〈3.5m时采用 120 0 砼基础（04S516 、页 16 ）；当 3.5m 〈H〈6.0m 时采用 180 0 砼基础（ 04S516 、页 18）。若地基为湿陷性黄土，土层上设300mm厚 3:7 灰土垫层。（二）地质概况长乐路立交属 浐河高漫滩及一级阶地， 地表人工填筑土， 下覆第四系冲洪积软塑～硬塑状黄土状土、亚粘，中～密实状卵石土及砂土， 地下水对混凝土具弱结晶性腐蚀。咸宁路互通式立交位于西安市东郊蒋穆王村一带，地貌上属 浐河一级阶地。地层主要由第四系全新统和上更新统亚粘土和圆砾组成，呈互层状，工程地质性质较好。 地下潜水埋藏较深， 对混凝土结构和钢筋混凝土结构中钢筋均无腐蚀性。地表以下20.0m 深度范围内无地震液化层分布。场地属非自重湿陷性黄土场地，湿陷等级为I（轻微）－ II（中等）级。根据工程所在区位的地质情况，采用手掘式顶管法。（三）工程数量序号施工区域雨污类型管径 / 管长备 注2 1 咸宁立交雨水管道d400mm/80m 2 咸宁立交雨水管道d800mm/30m 3 咸宁立交污水管道d800mm/60m 4 咸宁立交d400mm/52m 5 道路工程D2200/34m 人力配备咸宁路立交和道路工程顶管施工由管道施工专业队负责施工，混凝土专业施工队配合，人力资源配备如下：序号姓名职务责 任 划 分备注1 陈广军项目经理项目总负责人2 李传德常务副经理生产与协调负责人3 叶志俊项目总工程师技术安质总负责人4 罗水保项目副经理物资和设备管理5 朱晓书项目副经理施工现场管理6 刘中强项目工程部部长方案制定与技术交底7 张富昌项目安质部部长方案落实与安全质量检查8 刘光磊项目结构工程师现场技术指导9 熊大忠项目精测队队长测量负责人电工、修理工电力、照明、维修2 人顶进工、电焊工操作顶进设备1 0 ...
