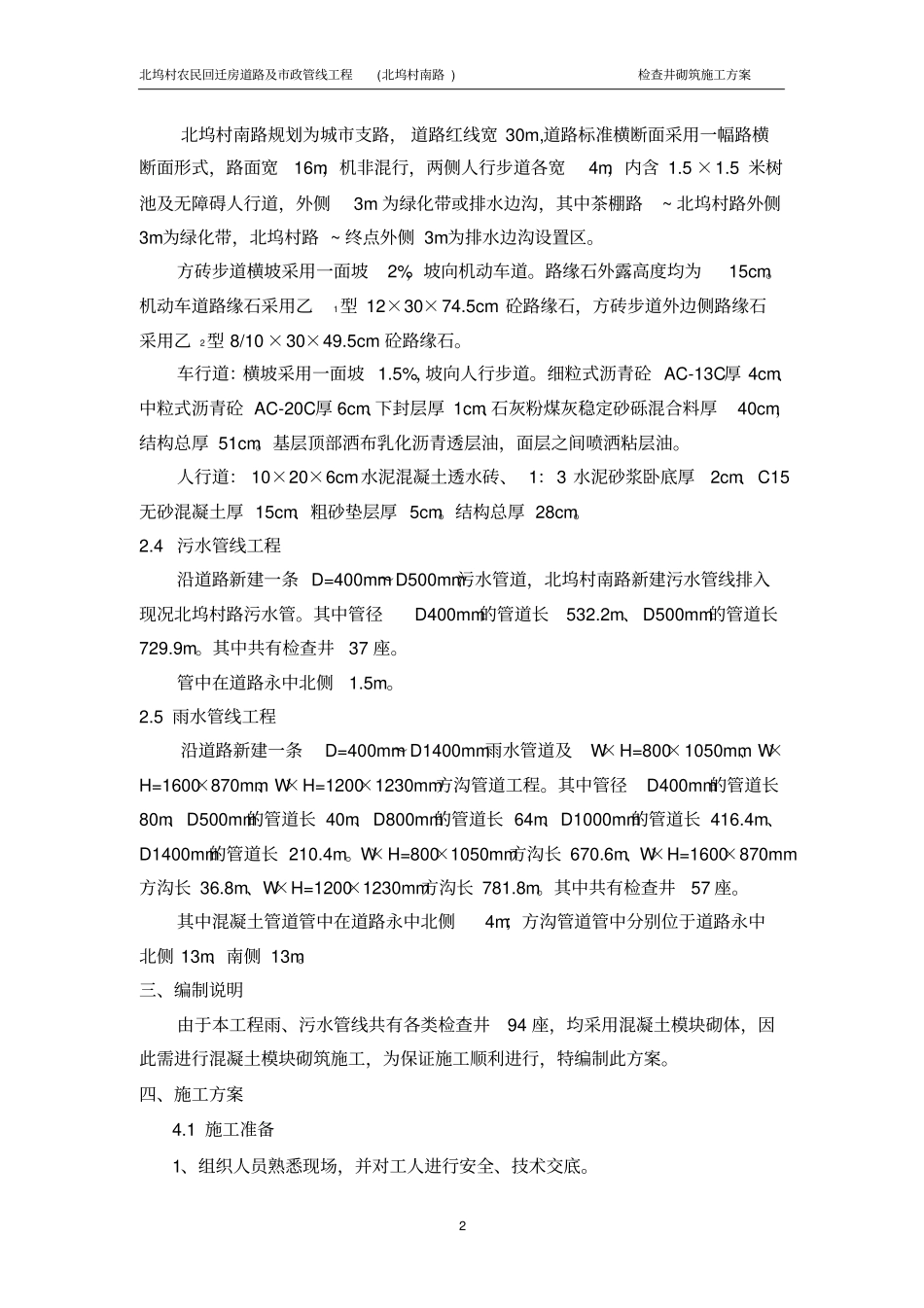

北坞村农民回迁房道路及市政管线工程(北坞村南路 ) 检查井砌筑施工方案1 一、编制依据1、北坞村农民回学习迁房道路及市政管线工程（北坞村南路）施工图纸2、北坞村农民回迁房道路及市政管线工程（北坞村南路）工程地勘报告3、施工组织设计4、相关施工规范、技术标准5、现况周边环境考察及施工需要二、工程概况2.1 工程概况该工程地处海淀区玉泉山南麓及颐和园西侧区域， 主要位于玉泉行政村北坞村范围内。北坞村南路为城市支路，西起茶棚路、东至金河路（颐和园西门），在桩号 K0+430处与玉泉慧谷西侧路相交，在桩号 K0+660处与北坞村路相交，全长 1.471公里。工程内容包括：道路、雨水、污水及排水边沟工程。沿道路修建雨污水管线。北坞村路以西段雨水从西向东排入拟建北坞村路西侧雨水方沟内，干线管径 D=500-1400mm，北坞村路以东段排入拟建北坞村路东侧雨水方沟内。方沟断面尺寸分别为 W×H=800×1050mm、W×H=1600×870mm、W×H=1200×1230mm。北坞村南路新建污水管线排入现况北坞村路污水管，管径D=400-500mm。本工程计划开工日期为2009 年 6 月 23 日，计划竣工日期为 2009 年 9 月 10日，合同工期为 80 日历天。2.2 设计概况技术标准：设计等级为城市支路，设计速度为30 公里/ 小时，红线宽度为 30米。平面设计：北坞村南路西起茶棚路K0+528处、东至金河路（颐和园西门），全长 1.471 公里，在桩号 K0+430处与玉泉慧谷西侧路相交， 在桩号 K0+660处与北坞村路相交。纵断面设计：本工程道路最大纵坡及最小纵坡均为0.3%；最大坡长 541.42 米，最小坡长为 116.85 米；最小凸曲线半径为 8000米，最小凹曲线半径为 7000米。横断面设计：路面设 i=1.5%双向横坡， 坡向外侧； 路肩设置 i=2%单向横坡，坡向内侧。2.3 道路工程概况北坞村农民回迁房道路及市政管线工程(北坞村南路 ) 检查井砌筑施工方案2 北坞村南路规划为城市支路， 道路红线宽 30m,道路标准横断面采用一幅路横断面形式，路面宽16m，机非混行，两侧人行步道各宽4m，内含 1.5 ×1.5 米树池及无障碍人行道，外侧3m 为绿化带或排水边沟，其中茶棚路~ 北坞村路外侧3m为绿化带，北坞村路 ~ 终点外侧 3m为排水边沟设置区。方砖步道横坡采用一面坡2%，坡向机动车道。路缘石外露高度均为15cm。机动车道路缘石采用乙1型 12×30×74.5cm 砼路缘石，方砖步道外边侧路缘石采用乙2型 8/10 ×30×49.5cm 砼路缘石。车行道：横坡采用...
