烟囱防腐工程施工方案VIP专享

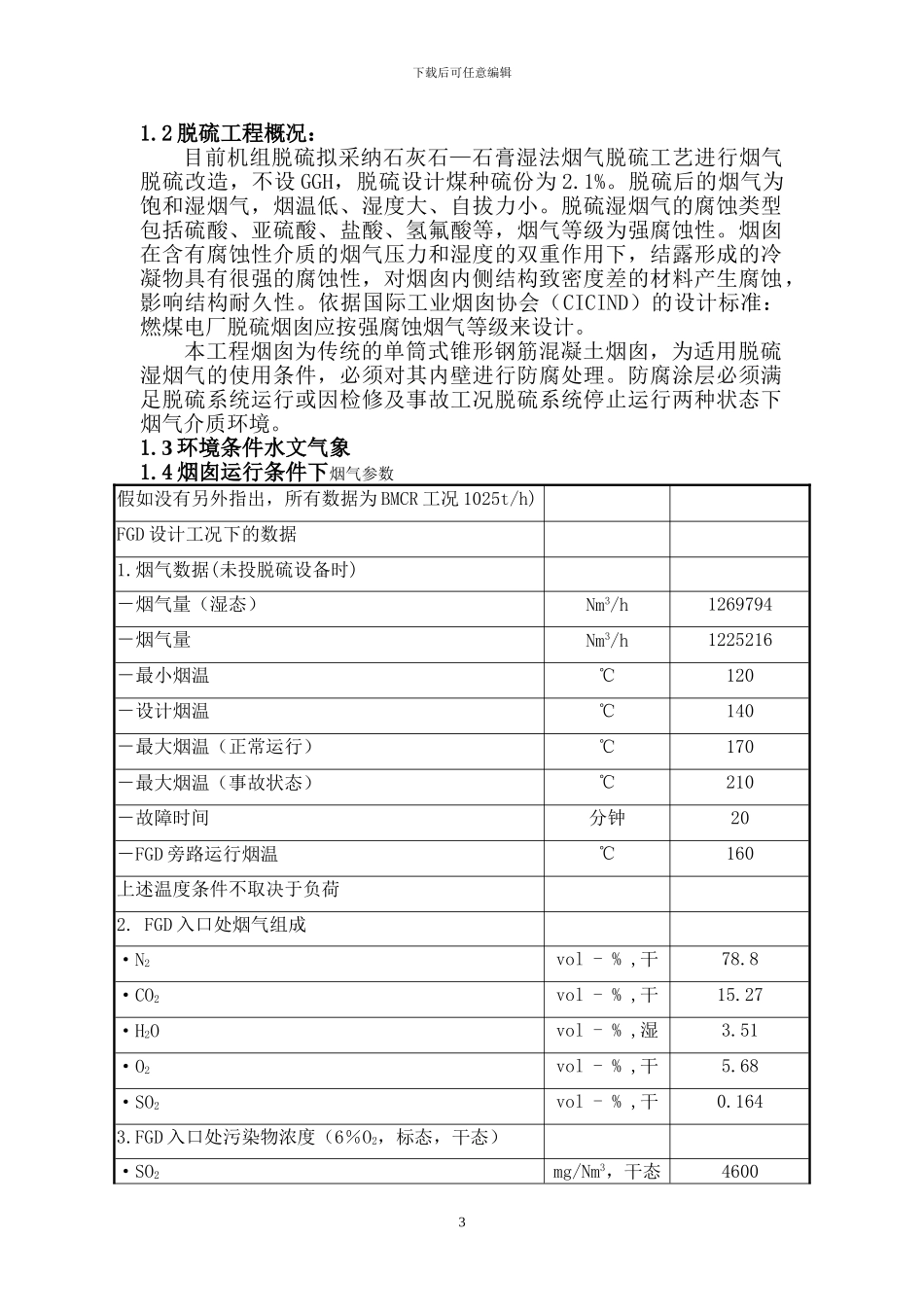

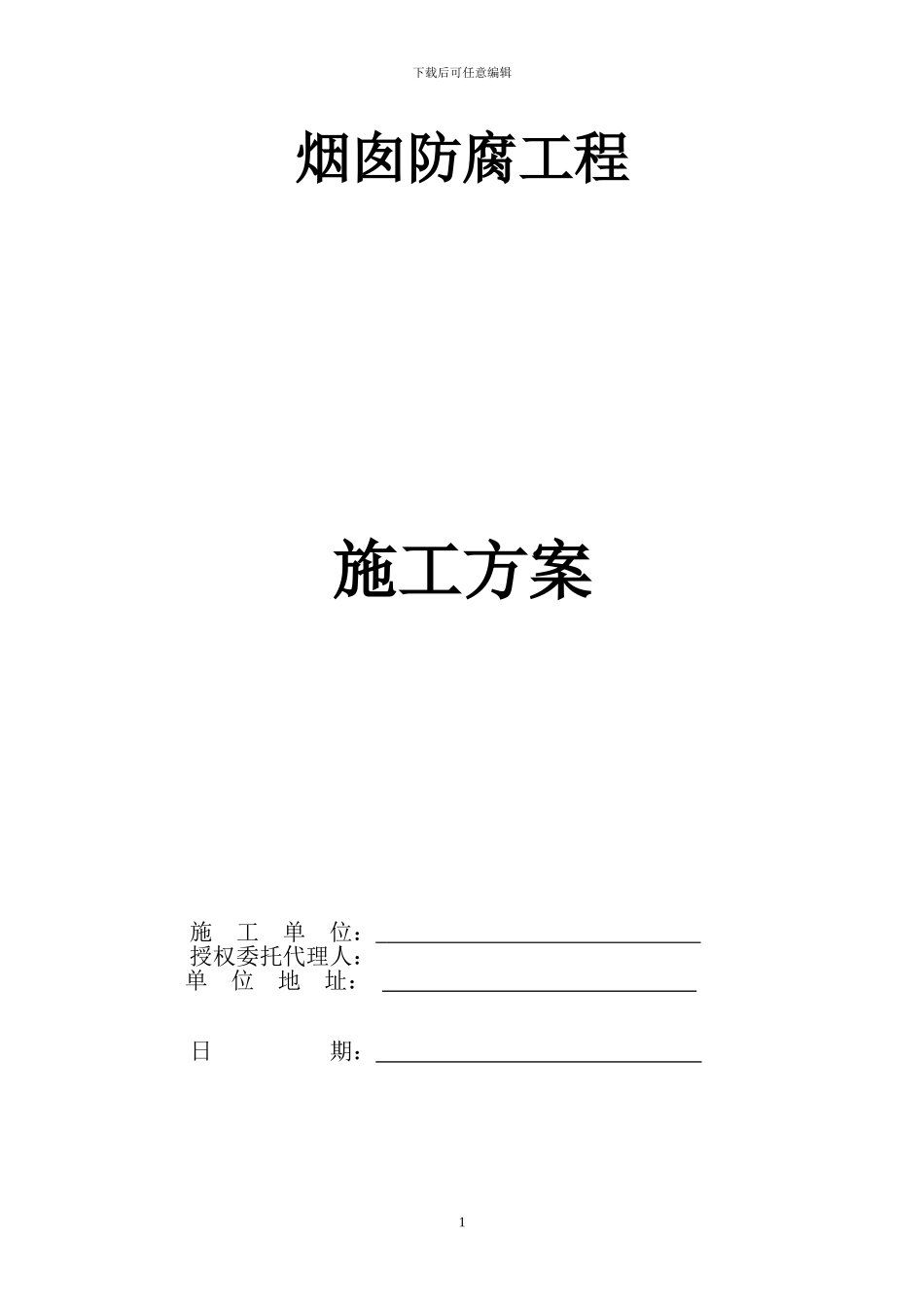

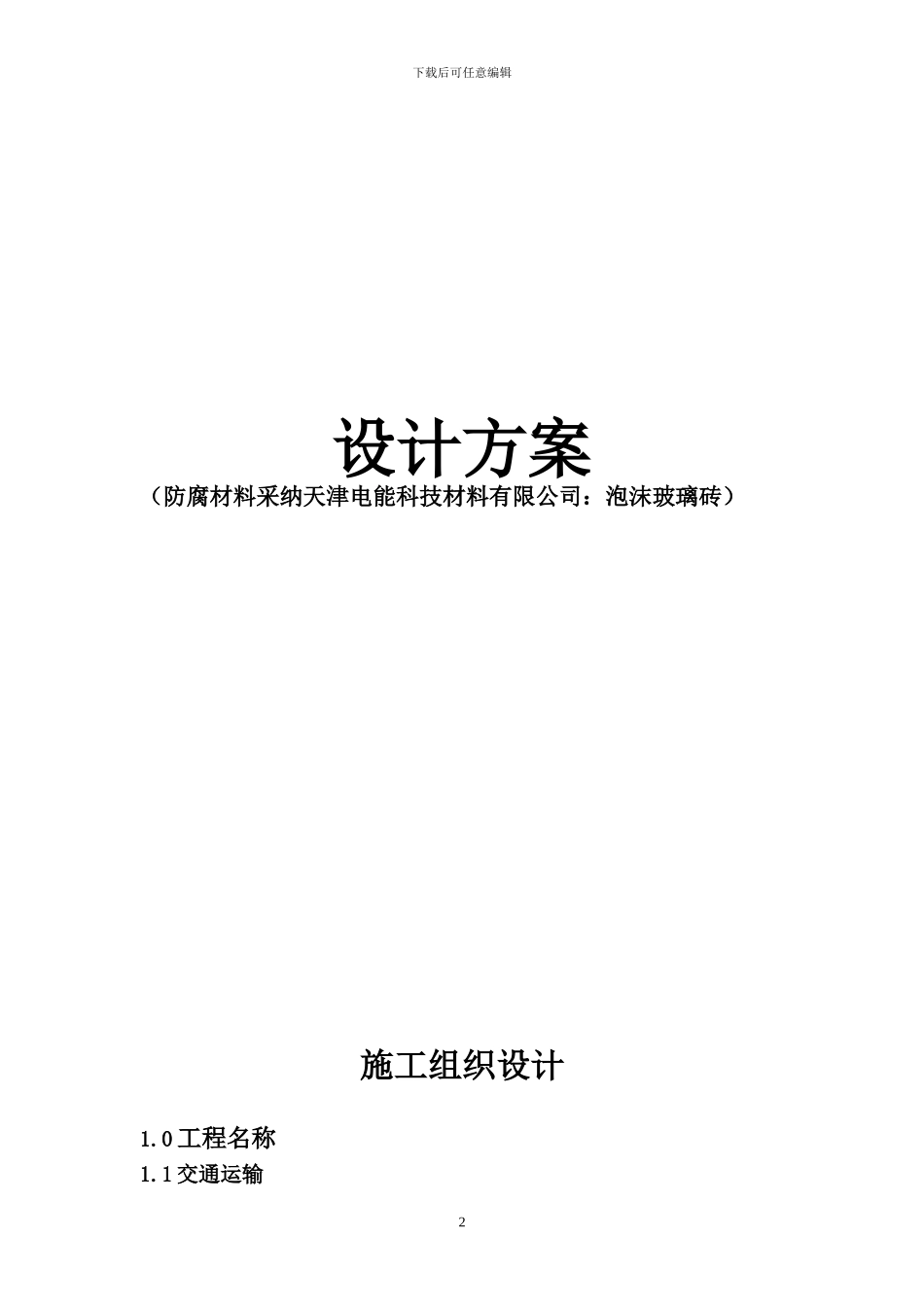

下载后可任意编辑烟囱防腐工程施工方案施 工 单 位： 授权委托代理人： 单 位 地 址： 日 期： 1下载后可任意编辑设计方案（防腐材料采纳天津电能科技材料有限公司：泡沫玻璃砖）施工组织设计1.0 工程名称1.1 交通运输2下载后可任意编辑1.2 脱硫工程概况：目前机组脱硫拟采纳石灰石—石膏湿法烟气脱硫工艺进行烟气脱硫改造，不设 GGH，脱硫设计煤种硫份为 2.1%。脱硫后的烟气为饱和湿烟气，烟温低、湿度大、自拔力小。脱硫湿烟气的腐蚀类型包括硫酸、亚硫酸、盐酸、氢氟酸等，烟气等级为强腐蚀性。烟囱在含有腐蚀性介质的烟气压力和湿度的双重作用下，结露形成的冷凝物具有很强的腐蚀性，对烟囱内侧结构致密度差的材料产生腐蚀，影响结构耐久性。依据国际工业烟囱协会（CICIND）的设计标准：燃煤电厂脱硫烟囱应按强腐蚀烟气等级来设计。本工程烟囱为传统的单筒式锥形钢筋混凝土烟囱，为适用脱硫湿烟气的使用条件，必须对其内壁进行防腐处理。防腐涂层必须满足脱硫系统运行或因检修及事故工况脱硫系统停止运行两种状态下烟气介质环境。1.3 环境条件水文气象1.4 烟囱运行条件下烟气参数假如没有另外指出，所有数据为 BMCR 工况 1025t/h)FGD 设计工况下的数据1.烟气数据(未投脱硫设备时)－烟气量（湿态）Nm3/h1269794－烟气量Nm3/h1225216－最小烟温℃120－设计烟温℃140－最大烟温（正常运行）℃170－最大烟温（事故状态）℃210－故障时间分钟20－FGD 旁路运行烟温℃160上述温度条件不取决于负荷2. FGD 入口处烟气组成·N2vol - % ,干78.8·CO2vol - % ,干15.27·H2Ovol - % ,湿3.51·O2vol - % ,干5.68·SO2vol - % ,干0.1643.FGD 入口处污染物浓度（6％O2，标态，干态）·SO2mg/Nm3，干态46003下载后可任意编辑·SO3mg/Nm3，干态50·HClmg/Nm3，干态30·HFmg/Nm3，干态10·最大灰尘mg/Nm3，干态200·Noxmg/Nm3，干态-·NH3mg/Nm3，干态-4.一般数据（FGD 投运后）投运 FGD 压损（含尘运行）Pa2000－Ca/S 比mol/mol1.03－SO2去除率%95－旁路烟道衬里长时间耐温℃170－烟囱前烟温℃46－每年可利用率％955. 投运 FGD 后污染物浓度（在 6％O2，标准状况，干态下）（净烟气）·Sox 和 SO2mg/Nm3,干态230·SO3mg/Nm3,干态30·HClmg/Nm3,干态1·HFmg/Nm3,干态0.5·灰尘mg/Nm3,干态50·Noxmg/Nm3,干态-·NH3mg/Nm3,干态-·时间及横断面液滴平均浓度mg/Nm3,干态75·最小液滴尺寸（标明液滴测量方法）μm3...
