零件测绘实训指导书讲解

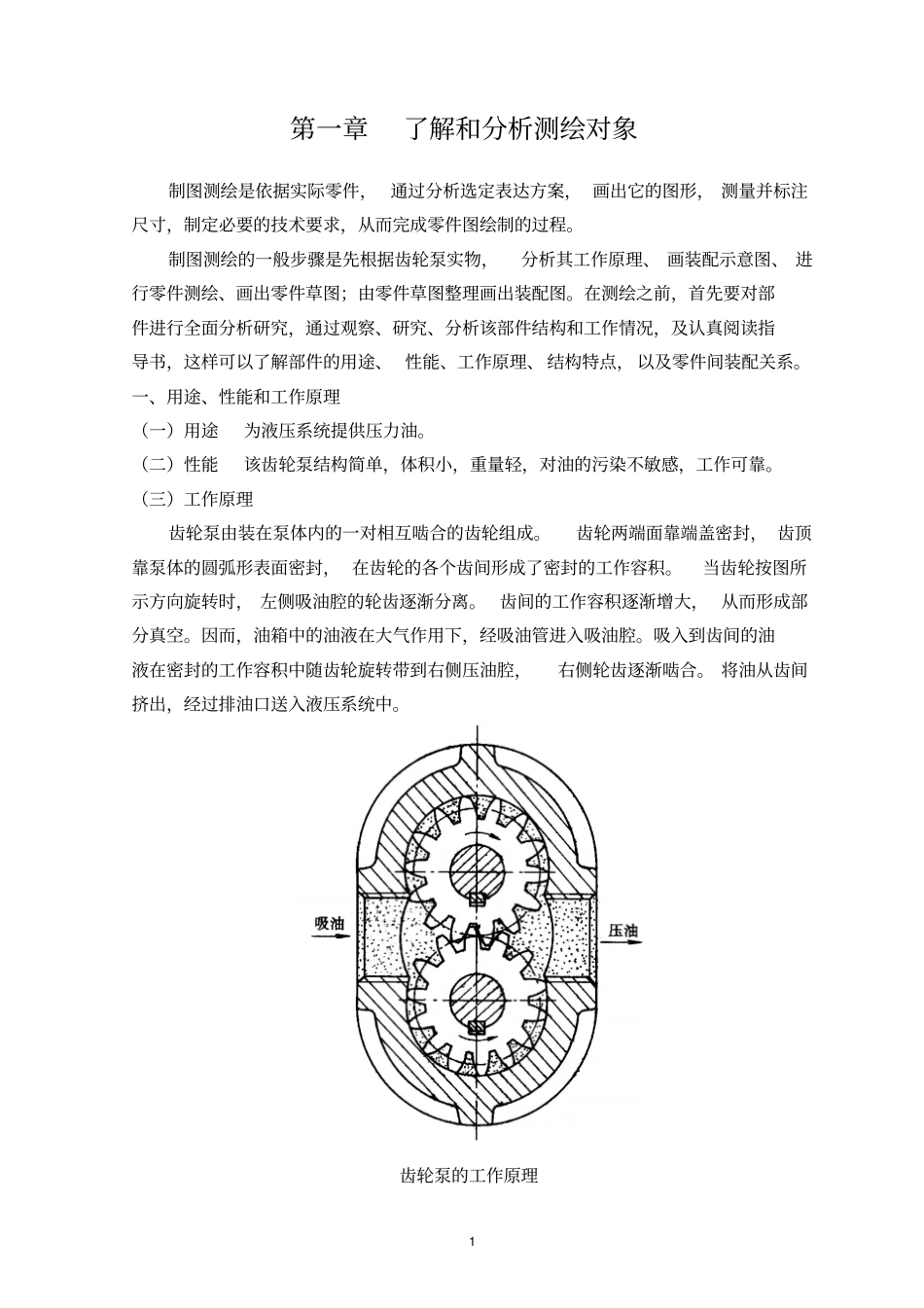

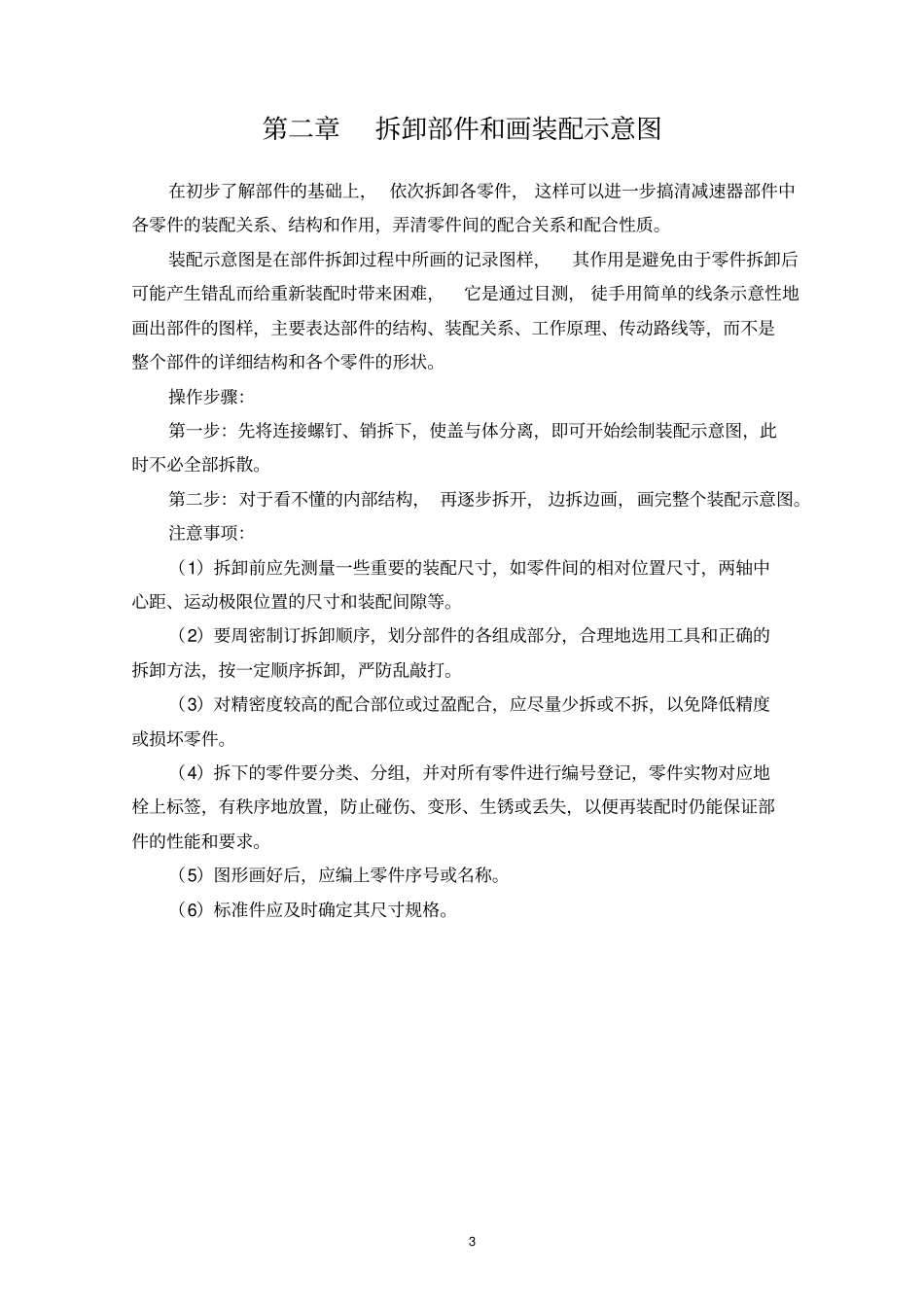

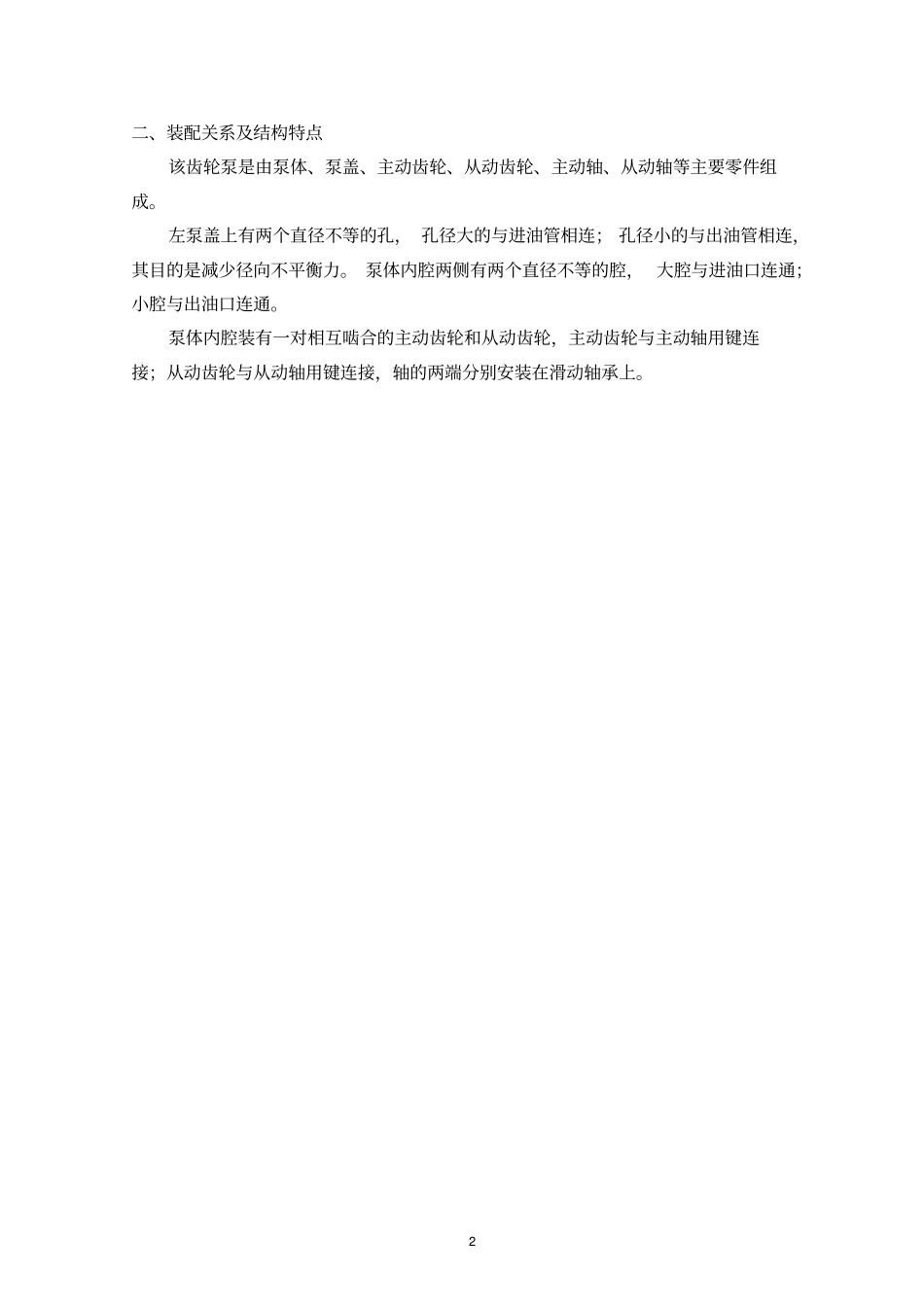

1 第一章了解和分析测绘对象制图测绘是依据实际零件， 通过分析选定表达方案， 画出它的图形， 测量并标注尺寸，制定必要的技术要求，从而完成零件图绘制的过程。制图测绘的一般步骤是先根据齿轮泵实物，分析其工作原理、 画装配示意图、 进行零件测绘、画出零件草图；由零件草图整理画出装配图。在测绘之前，首先要对部件进行全面分析研究，通过观察、研究、分析该部件结构和工作情况，及认真阅读指导书，这样可以了解部件的用途、 性能、工作原理、 结构特点， 以及零件间装配关系。一、用途、性能和工作原理（一）用途为液压系统提供压力油。（二）性能该齿轮泵结构简单，体积小，重量轻，对油的污染不敏感，工作可靠。（三）工作原理齿轮泵由装在泵体内的一对相互啮合的齿轮组成。齿轮两端面靠端盖密封， 齿顶靠泵体的圆弧形表面密封， 在齿轮的各个齿间形成了密封的工作容积。当齿轮按图所示方向旋转时， 左侧吸油腔的轮齿逐渐分离。 齿间的工作容积逐渐增大， 从而形成部分真空。因而，油箱中的油液在大气作用下，经吸油管进入吸油腔。吸入到齿间的油液在密封的工作容积中随齿轮旋转带到右侧压油腔，右侧轮齿逐渐啮合。 将油从齿间挤出，经过排油口送入液压系统中。齿轮泵的工作原理2 二、装配关系及结构特点该齿轮泵是由泵体、泵盖、主动齿轮、从动齿轮、主动轴、从动轴等主要零件组成。左泵盖上有两个直径不等的孔， 孔径大的与进油管相连； 孔径小的与出油管相连，其目的是减少径向不平衡力。 泵体内腔两侧有两个直径不等的腔， 大腔与进油口连通；小腔与出油口连通。泵体内腔装有一对相互啮合的主动齿轮和从动齿轮，主动齿轮与主动轴用键连接；从动齿轮与从动轴用键连接，轴的两端分别安装在滑动轴承上。3 第二章拆卸部件和画装配示意图在初步了解部件的基础上， 依次拆卸各零件， 这样可以进一步搞清减速器部件中各零件的装配关系、结构和作用，弄清零件间的配合关系和配合性质。装配示意图是在部件拆卸过程中所画的记录图样，其作用是避免由于零件拆卸后可能产生错乱而给重新装配时带来困难，它是通过目测， 徒手用简单的线条示意性地画出部件的图样，主要表达部件的结构、装配关系、工作原理、传动路线等，而不是整个部件的详细结构和各个零件的形状。操作步骤：第一步：先将连接螺钉、销拆下，使盖与体分离，即可开始绘制装配示意图，此时不必全部拆散。第二步：对于看不懂的内部结构， 再逐步拆开， 边拆...
