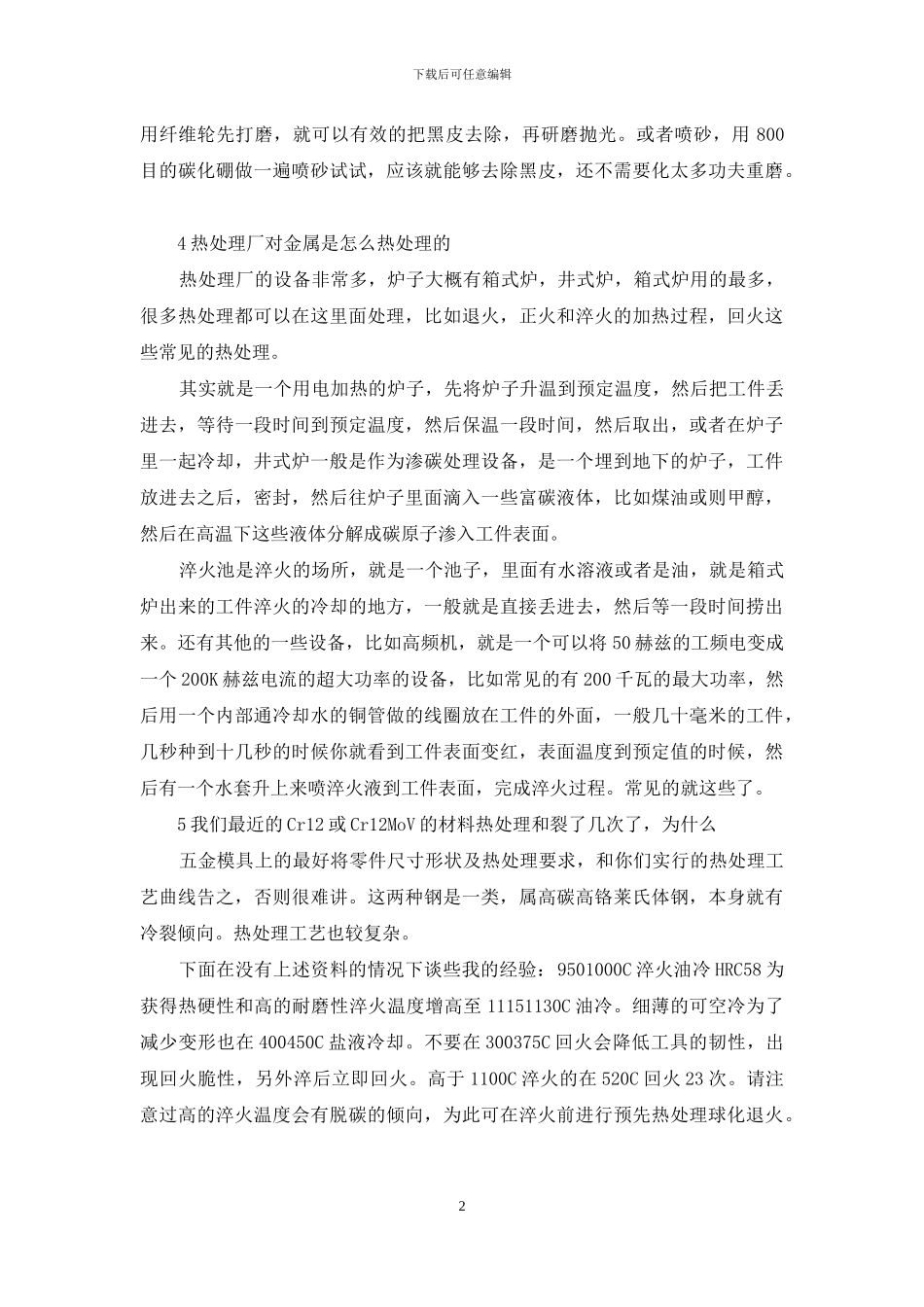

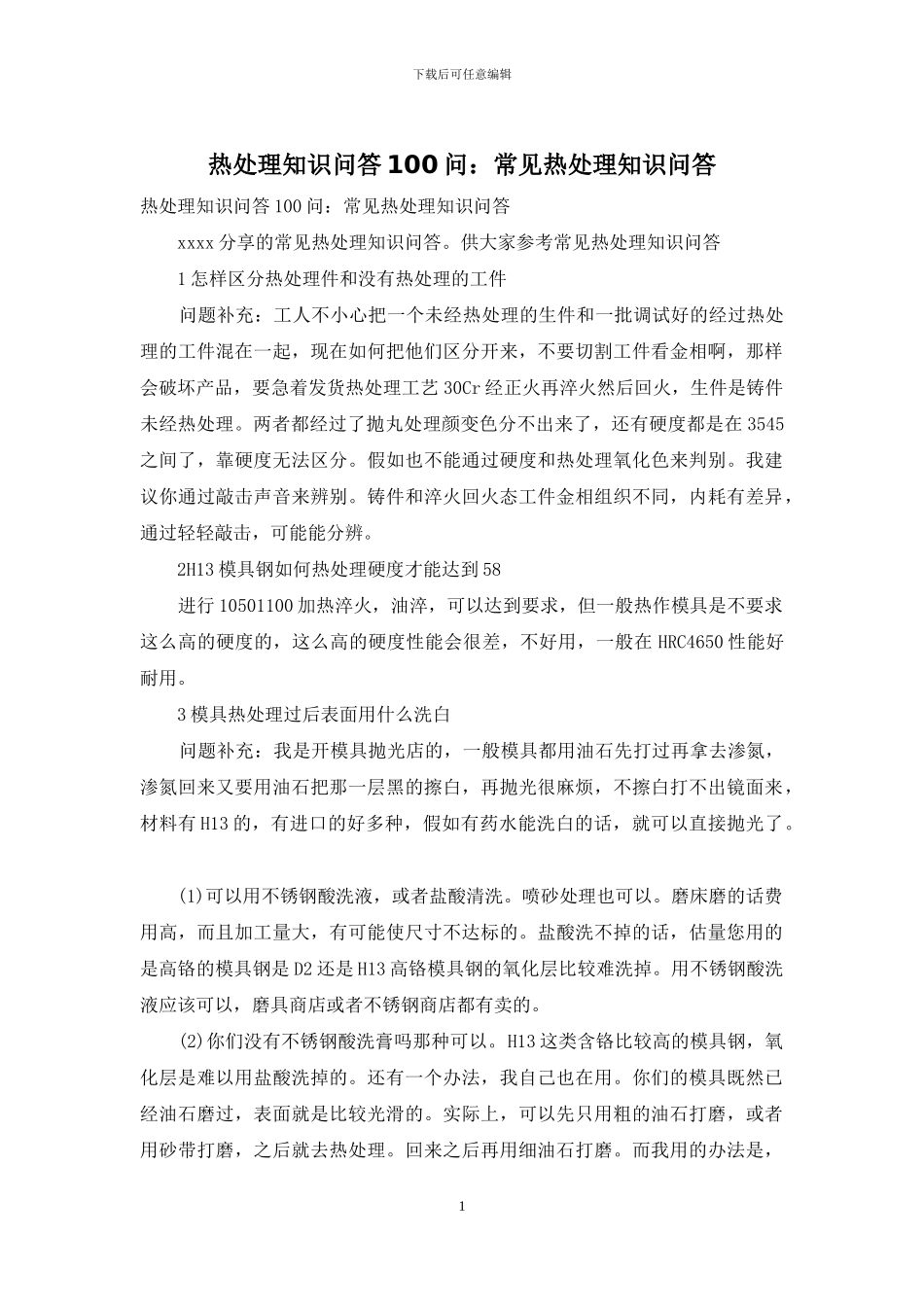

下载后可任意编辑热处理知识问答 100 问：常见热处理知识问答热处理知识问答 100 问：常见热处理知识问答 xxxx 分享的常见热处理知识问答。供大家参考常见热处理知识问答 1 怎样区分热处理件和没有热处理的工件 问题补充：工人不小心把一个未经热处理的生件和一批调试好的经过热处理的工件混在一起，现在如何把他们区分开来，不要切割工件看金相啊，那样会破坏产品，要急着发货热处理工艺 30Cr 经正火再淬火然后回火，生件是铸件未经热处理。两者都经过了抛丸处理颜变色分不出来了，还有硬度都是在 3545之间了，靠硬度无法区分。假如也不能通过硬度和热处理氧化色来判别。我建议你通过敲击声音来辨别。铸件和淬火回火态工件金相组织不同，内耗有差异，通过轻轻敲击，可能能分辨。 2H13 模具钢如何热处理硬度才能达到 58 进行 10501100 加热淬火，油淬，可以达到要求，但一般热作模具是不要求这么高的硬度的，这么高的硬度性能会很差，不好用，一般在 HRC4650 性能好耐用。 3 模具热处理过后表面用什么洗白 问题补充：我是开模具抛光店的，一般模具都用油石先打过再拿去渗氮，渗氮回来又要用油石把那一层黑的擦白，再抛光很麻烦，不擦白打不出镜面来，材料有 H13 的，有进口的好多种，假如有药水能洗白的话，就可以直接抛光了。 (1)可以用不锈钢酸洗液，或者盐酸清洗。喷砂处理也可以。磨床磨的话费用高，而且加工量大，有可能使尺寸不达标的。盐酸洗不掉的话，估量您用的是高铬的模具钢是 D2 还是 H13 高铬模具钢的氧化层比较难洗掉。用不锈钢酸洗液应该可以，磨具商店或者不锈钢商店都有卖的。 (2)你们没有不锈钢酸洗膏吗那种可以。H13 这类含铬比较高的模具钢，氧化层是难以用盐酸洗掉的。还有一个办法，我自己也在用。你们的模具既然已经油石磨过，表面就是比较光滑的。实际上，可以先只用粗的油石打磨，或者用砂带打磨，之后就去热处理。回来之后再用细油石打磨。而我用的办法是，1下载后可任意编辑用纤维轮先打磨，就可以有效的把黑皮去除，再研磨抛光。或者喷砂，用 800目的碳化硼做一遍喷砂试试，应该就能够去除黑皮，还不需要化太多功夫重磨。 4 热处理厂对金属是怎么热处理的 热处理厂的设备非常多，炉子大概有箱式炉，井式炉，箱式炉用的最多，很多热处理都可以在这里面处理，比如退火，正火和淬火的加热过程，回火这些常见的热处理。 其实就是一个用电加热的炉子，先将炉子升温到预定温度，然后把...
