雷击浪涌发生器操作指引

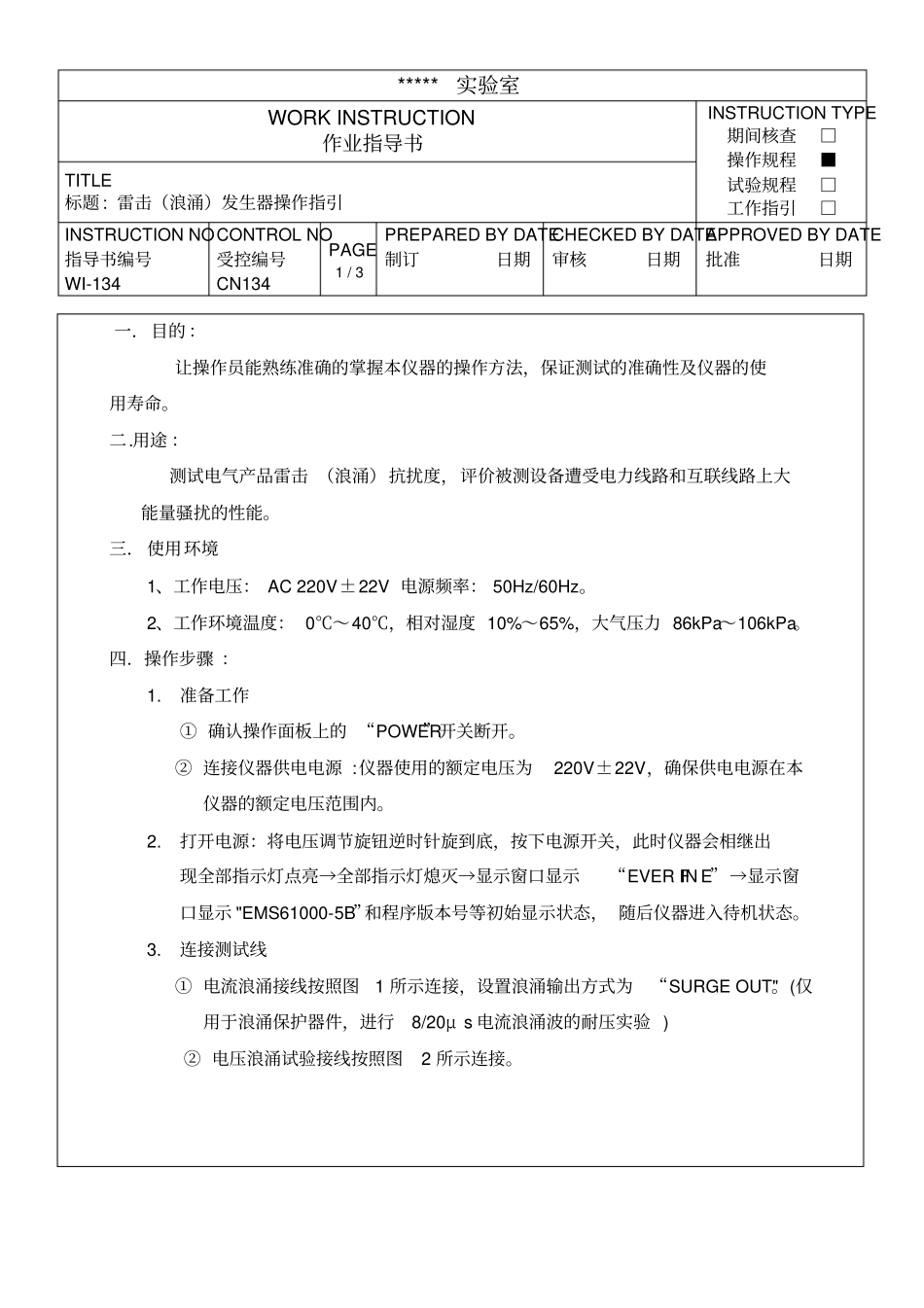

雷击浪涌发生器操作指引_第1页
1/3

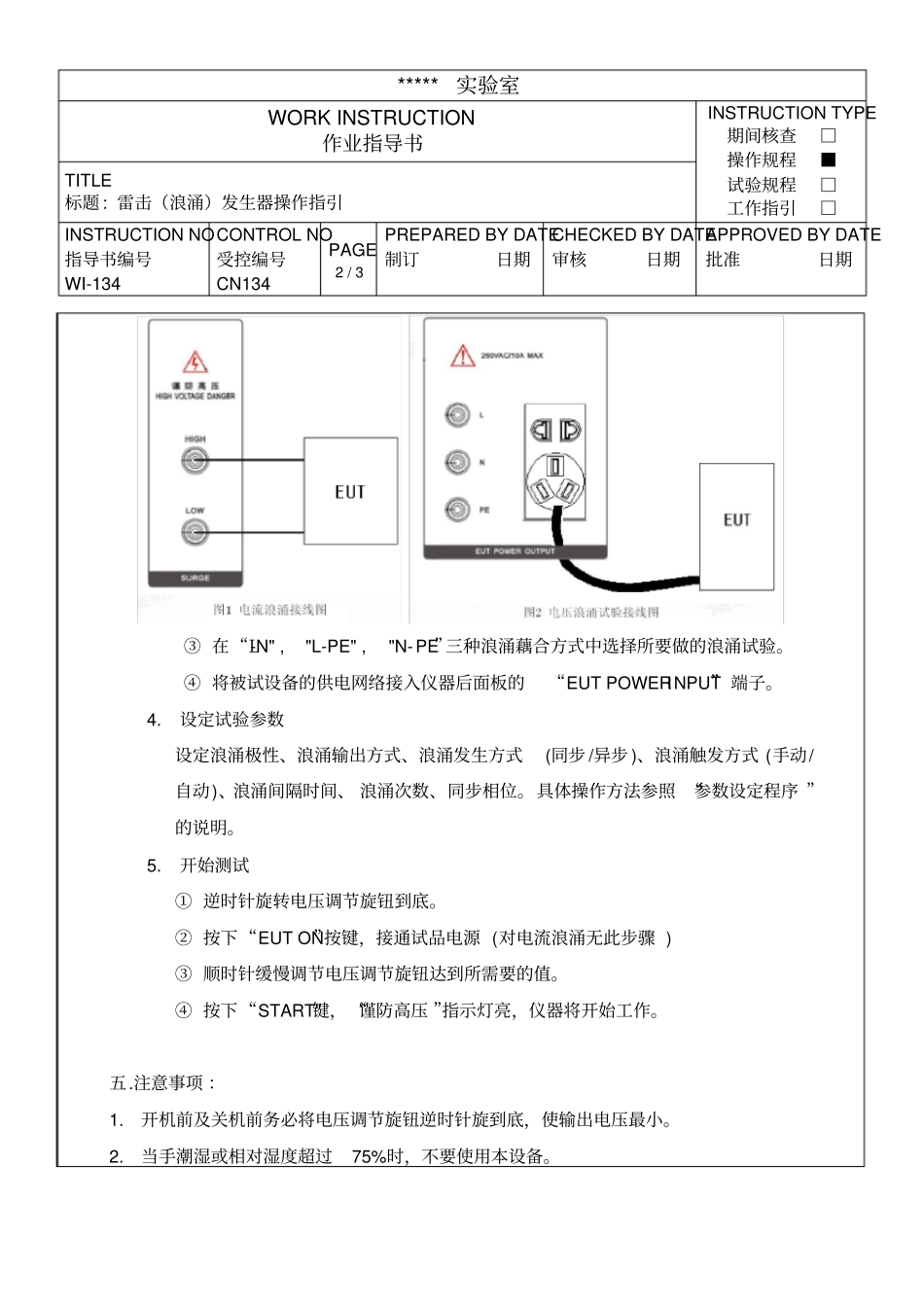

雷击浪涌发生器操作指引_第2页
2/3

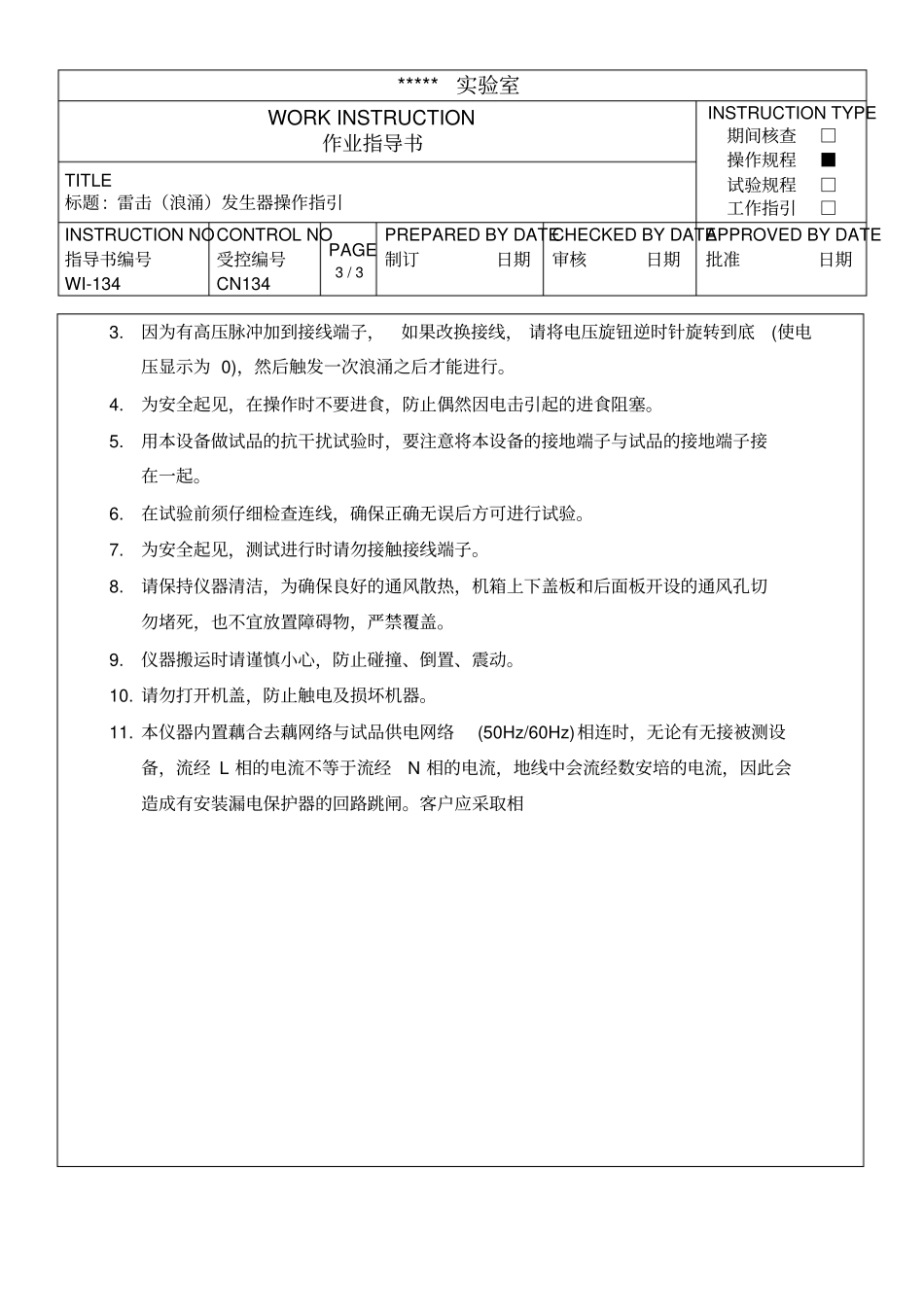

雷击浪涌发生器操作指引_第3页
3/3
*****实验室WORK INSTRUCTION 作业指导书INSTRUCTION TYPE 期间核查□操作规程■试验规程□工作指引□TITLE 标题 : 雷击(浪涌)发生器操作指引INSTRUCTION NO 指导书编号WI-134 CONTROL NO 受控编号CN134 PAGE 1 / 3 PREPARED BY DATE 制订日期CHECKED BY DATE 审核日期APPROVED BY DATE 批准日期一.目的 :让操作员能熟练准确的掌握本仪器的操作方法,保证测试的准确性及仪器的使用寿命。二.用途 :测试电气产品雷击 (浪涌)抗扰度,评价被测设备遭受电力线路和互联线路上大能量骚扰的性能。三. 使用环境1、工作电压: AC 220V±22V 电源频率: 50Hz/60Hz。2、工作环境温度: 0℃~40℃,相对湿度 10%~65%,大气压力 86kPa~106kPa。四.操作步骤 :1.准备工作① 确认操作面板上的 “POWER”开关断开。② 连接仪器供电电源 :仪器使用的额定电压为220V±22V,确保供电电源在本仪器的额定电压范围内。2.打开电源:将电压调节旋钮逆时针旋到底,按下电源开关,此时仪器会相继出现全部指示灯点亮→全部指示灯熄灭→显示窗口显示“EVER FIN E” →显示窗口显示 "EMS61000-5B”和程序版本号等初始显示状态, 随后仪器进入待机状态。3.连接测试线① 电流浪涌接线按照图1 所示连接,设置浪涌输出方式为“SURGE OUT"。(仅用于浪涌保护器件,进行8/20μ s 电流浪涌波的耐压实验 ) ② 电压浪涌试验接线按照图2 所示连接。*****实验室WORK INSTRUCTION 作业指导书INSTRUCTION TYPE 期间核查□操作规程■试验规程□工作指引□TITLE 标题 : 雷击(浪涌)发生器操作指引INSTRUCTION NO 指导书编号WI-134 CONTROL NO 受控编号CN134 PAGE 2 / 3 PREPARED BY DATE 制订日期CHECKED BY DATE 审核日期APPROVED BY DATE 批准日期③ 在“L-N" , "L-PE" , "N-PE”三种浪涌藕合方式中选择所要做的浪涌试验。④ 将被试设备的供电网络接入仪器后面板的“EUT POWER INPUT” 端子。4.设定试验参数设定浪涌极性、浪涌输出方式、浪涌发生方式(同步 /异步 )、浪涌触发方式 (手动/自动)、浪涌间隔时间、 浪涌次数、同步相位。具体操作方法参照 “参数设定程序 ”的说明。5.开始测试① 逆时针旋转电压调节旋钮到底。② 按下“EUT ON”按键,接通试品电源 (对电流浪涌无此步骤 ) ③ 顺时针缓慢调节电压调节旋钮达到所需要的值。④ 按下“START"键, “谨防高压 ”...
