城市轨道交通车站设备项目低压配电与照明系统VIP免费

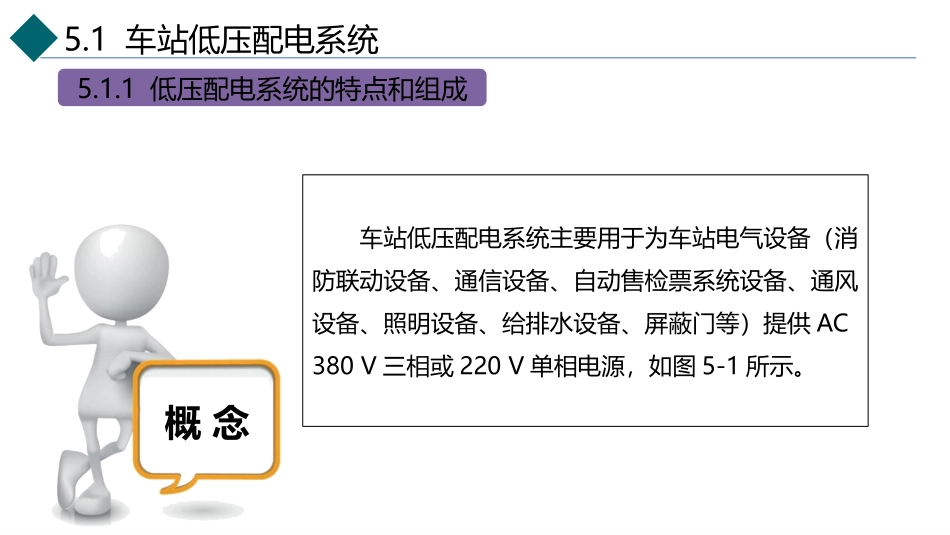

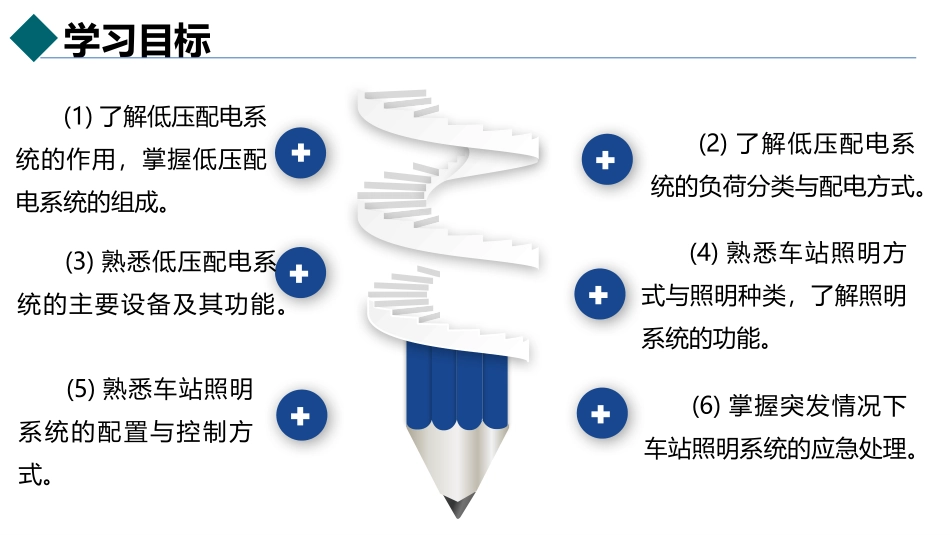

模块05：低压配电与照明系统学习目标(1)了解低压配电系统的作用，掌握低压配电系统的组成。(3)熟悉低压配电系统的主要设备及其功能。(2)了解低压配电系统的负荷分类与配电方式。(4)熟悉车站照明方式与照明种类，了解照明系统的功能。(5)熟悉车站照明系统的配置与控制方式。(6)掌握突发情况下车站照明系统的应急处理。5.1车站低压配电系统车站低压配电系统主要用于为车站电气设备（消防联动设备、通信设备、自动售检票系统设备、通风设备、照明设备、给排水设备、屏蔽门等）提供AC380V三相或220V单相电源，如图5-1所示。概念5.1.1低压配电系统的特点和组成5.1车站低压配电系统图5-1车站低压配电系统5.1.1低压配电系统的特点和组成5.1车站低压配电系统1.低压配电系统的特点（1）安全性（3）合理性（2）可靠性5.1.1低压配电系统的特点和组成5.1车站低压配电系统2.低压配电系统的组成供配电系统均由电源、输电线路和负荷三部分组成，低压配电系统对应此三部分的组成分别为低压开关柜、低压电缆线路和设备配电箱。（1）低压开关柜。低压开关柜的功能是为除城市轨道交通车辆以外的所有低压用电设备供电。其主要种类及功能如表5-1所示。从结构上来看，低压开关柜由柜体、母线和功能单元三大部分组成。5.1.1低压配电系统的特点和组成5.1车站低压配电系统2.低压配电系统的组成表5-1低压开关柜的主要种类及功能5.1.1低压配电系统的特点和组成5.1车站低压配电系统2.低压配电系统的组成（2）低压电缆线路。电缆应用于低压开关柜馈出至配电箱、双电源箱、控制柜回路，配电箱馈出至设备的连接，绝缘电压等级为1000V。（3）设备配电箱。设备配电箱作为配电系统的终端设备，被广泛应用于低压配电和照明系统。设备配电箱一般引入两路电源，且具备自投、自切功能。5.1.1低压配电系统的特点和组成5.1车站低压配电系统（1）一级负荷（2）二级负荷（3）三级负荷根据用电设备的不同用途和重要性，车站用电负荷分为1.低压配电系统的负荷分类5.1.2低压配电系统的负荷分类与低压配电方案5.1车站低压配电系统2.低压配电系统的配电方案（1）车站降压所直接供配电。①对一级负荷设备供配电。对由降压所直接供配电的一级负荷设备（如通信系统、信号系统、站控室、废水泵等），低压配电系统由降压所低压开关柜两段母线各馈出一路电源至设备附近的电源切换箱，经电源切换箱实现双电源末端切换后再馈出给设备，两路电源正常时，一路工作，一路备用，并可互作备用。在此，两路互为备用且可以不间断地自动切换的电源系统称为不间断电源系统。（1）车站降压所直接供配电。①对一级负荷设备供配电。对由降压所直接供配电的一级负荷设备（如通信系统、信号系统、站控室、废水泵等），低压配电系统由降压所低压开关柜两段母线各馈出一路电源至设备附近的电源切换箱，经电源切换箱实现双电源末端切换后再馈出给设备，两路电源正常时，一路工作，一路备用，并可互作备用。在此，两路互为备用且可以不间断地自动切换的电源系统称为不间断电源系统。5.1.2低压配电系统的负荷分类与低压配电方案5.1车站低压配电系统2.低压配电系统的配电方案（1）车站降压所直接供配电。②对二级负荷设备供配电。对由降压所直接供配电的二级负荷设备（如自动扶梯、工作人员电梯、污水泵、集水泵等），低压配电系统由降压所低压开关柜其中一段母线馈出一路电源至设备附近的电源配电箱后再馈出给设备，当该段母线失压后，母线分段断路器（母联断路器）自动合闸，可由另一段母线继续供电。如果突然中断，负载将不能正常运行，在一定程度上造成一定的损失，即需要建立具有备用电源的供电系统，如用于应急供电的应急电源（emergencypowersupply，EPS）系统。（1）车站降压所直接供配电。②对二级负荷设备供配电。对由降压所直接供配电的二级负荷设备（如自动扶梯、工作人员电梯、污水泵、集水泵等），低压配电系统由降压所低压开关柜其中一段母线馈出一路电源至设备附近的电源配电箱后再馈出给设备，当该段母线失压后，母线分段断路器（母联断路器）自动合闸，可由另一段母线继续供电。如果突然中断，负载将不能正常运行，在一定程度上造成一定的损失...
