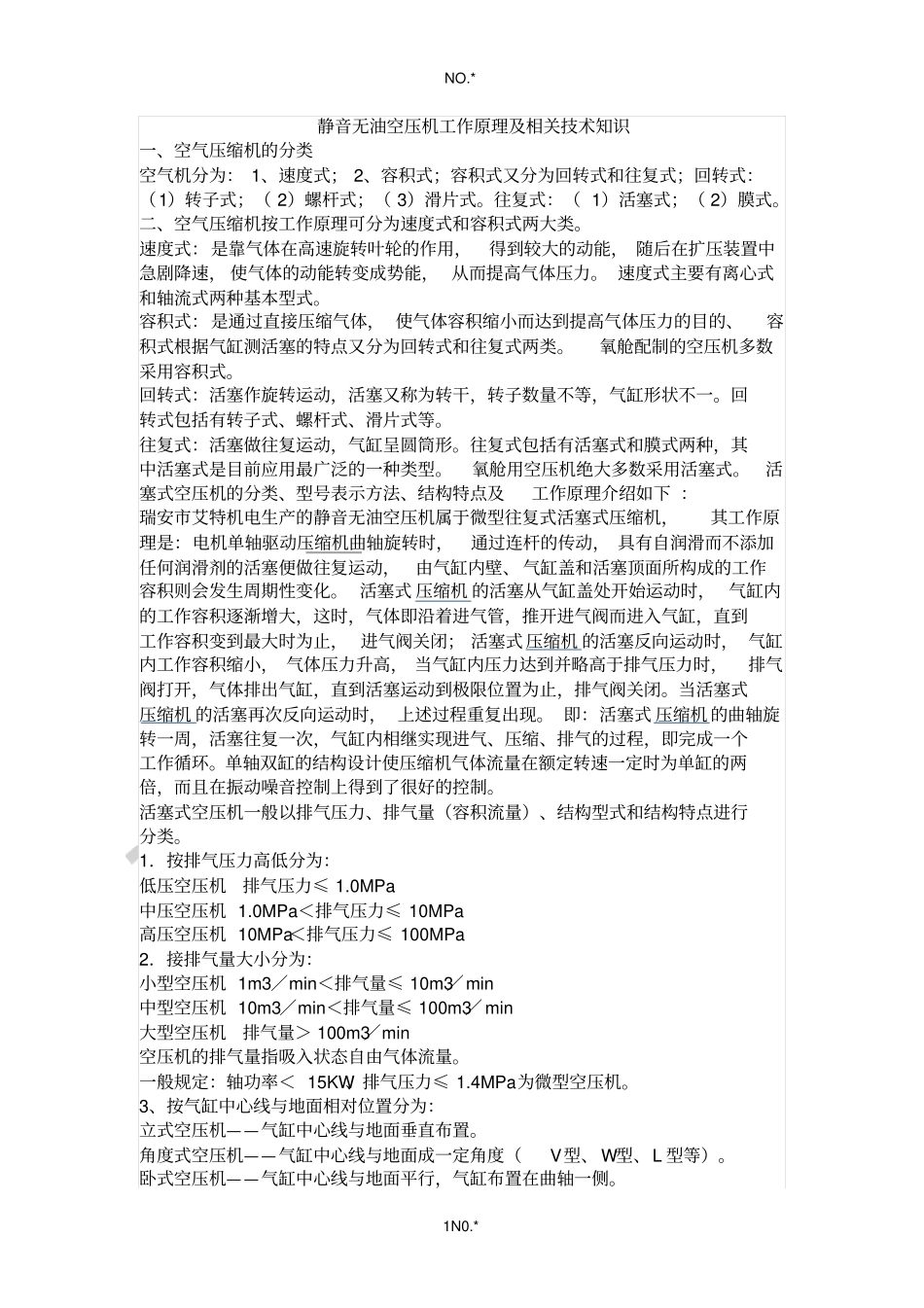

NO.* 1N0.* 静音无油空压机工作原理及相关技术知识一、空气压缩机的分类空气机分为: 1、速度式; 2、容积式;容积式又分为回转式和往复式;回转式:(1)转子式;( 2)螺杆式;( 3)滑片式。往复式:( 1)活塞式;( 2)膜式。二、空气压缩机按工作原理可分为速度式和容积式两大类。速度式:是靠气体在高速旋转叶轮的作用,得到较大的动能, 随后在扩压装置中急剧降速, 使气体的动能转变成势能, 从而提高气体压力。 速度式主要有离心式和轴流式两种基本型式。容积式:是通过直接压缩气体, 使气体容积缩小而达到提高气体压力的目的、容积式根据气缸测活塞的特点又分为回转式和往复式两类。氧舱配制的空压机多数采用容积式。回转式:活塞作旋转运动,活塞又称为转干,转子数量不等,气缸形状不一。回转式包括有转子式、螺杆式、滑片式等。往复式:活塞做往复运动,气缸呈圆筒形。往复式包括有活塞式和膜式两种,其中活塞式是目前应用最广泛的一种类型。氧舱用空压机绝大多数采用活塞式。活塞式空压机的分类、型号表示方法、结构特点及工作原理介绍如下 :瑞安市艾特机电生产的静音无油空压机属于微型往复式活塞式压缩机,其工作原理是:电机单轴驱动压缩机曲轴旋转时,通过连杆的传动, 具有自润滑而不添加任何润滑剂的活塞便做往复运动,由气缸内壁、 气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。 活塞式 压缩机 的活塞从气缸盖处开始运动时, 气缸内的工作容积逐渐增大,这时,气体即沿着进气管,推开进气阀而进入气缸,直到工作容积变到最大时为止, 进气阀关闭; 活塞式 压缩机 的活塞反向运动时, 气缸内工作容积缩小, 气体压力升高, 当气缸内压力达到并略高于排气压力时,排气阀打开,气体排出气缸,直到活塞运动到极限位置为止,排气阀关闭。当活塞式压缩机 的活塞再次反向运动时, 上述过程重复出现。 即:活塞式 压缩机 的曲轴旋转一周,活塞往复一次,气缸内相继实现进气、压缩、排气的过程,即完成一个工作循环。单轴双缸的结构设计使压缩机气体流量在额定转速一定时为单缸的两倍,而且在振动噪音控制上得到了很好的控制。活塞式空压机一般以排气压力、排气量(容积流量)、结构型式和结构特点进行分类。1.按排气压力高低分为:低压空压机排气压力≤ 1.0MPa中压空压机 1.0MPa<排气压力≤ 10MPa高压空压机 10MPa<排气压力≤ 100MPa2.接排气量大小分为:小型空压机 1m3/min...
