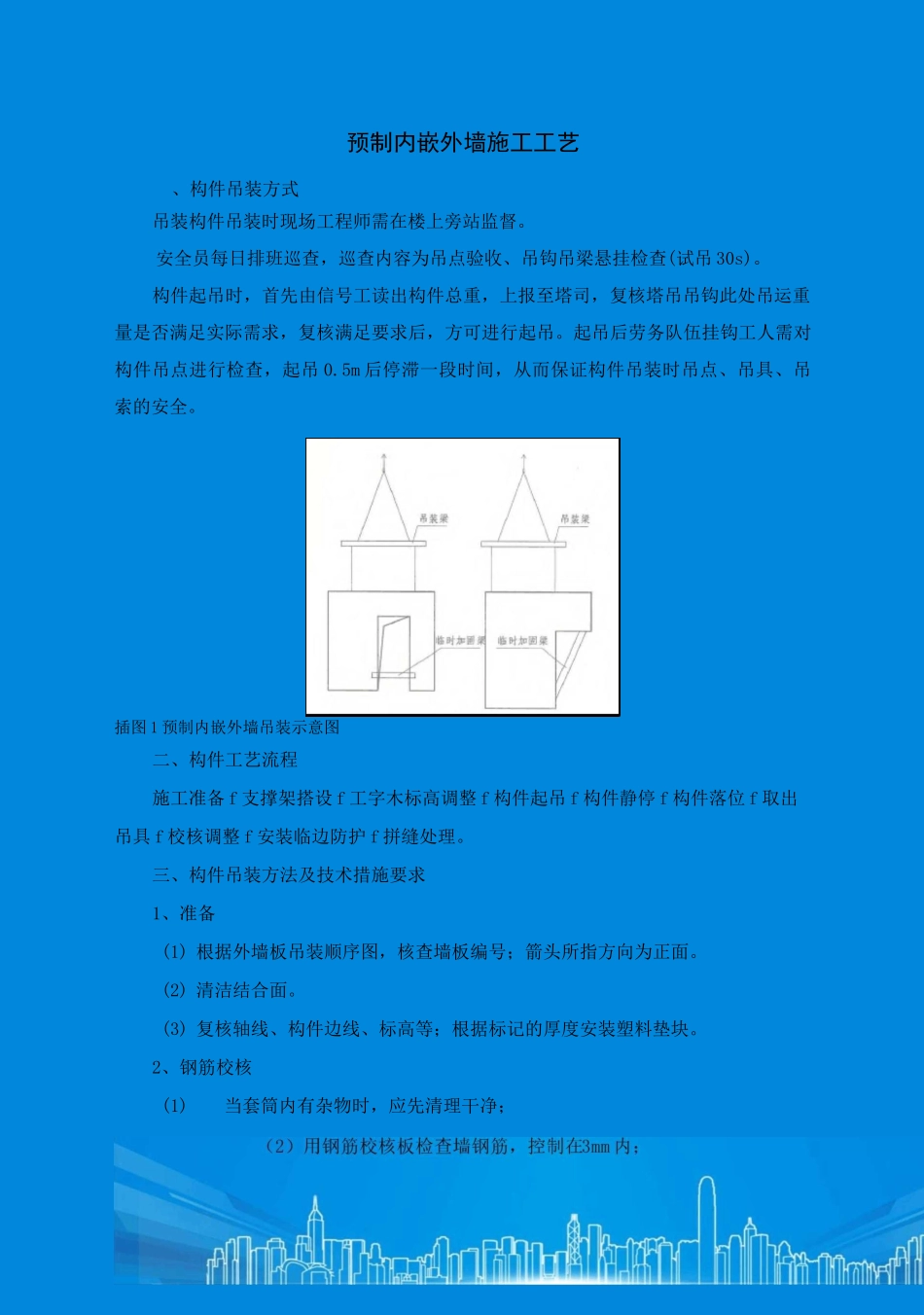

预制内嵌外墙施工工艺、构件吊装方式吊装构件吊装时现场工程师需在楼上旁站监督。安全员每日排班巡查，巡查内容为吊点验收、吊钩吊梁悬挂检查(试吊 30s)。构件起吊时，首先由信号工读出构件总重，上报至塔司，复核塔吊吊钩此处吊运重量是否满足实际需求，复核满足要求后，方可进行起吊。起吊后劳务队伍挂钩工人需对构件吊点进行检查，起吊 0.5m 后停滞一段时间，从而保证构件吊装时吊点、吊具、吊索的安全。插图 1 预制内嵌外墙吊装示意图二、构件工艺流程施工准备 f 支撑架搭设 f 工字木标高调整 f 构件起吊 f 构件静停 f 构件落位 f 取出吊具 f 校核调整 f 安装临边防护 f 拼缝处理。三、构件吊装方法及技术措施要求1、准备(1) 根据外墙板吊装顺序图，核查墙板编号；箭头所指方向为正面。(2) 清洁结合面。(3) 复核轴线、构件边线、标高等；根据标记的厚度安装塑料垫块。2、钢筋校核(1)当套筒内有杂物时，应先清理干净；(3)钢筋校核方式如下图所示。插图 2 钢筋校核示意图3、贴泡沫胶条(1)贴水平方向泡沫胶条：在外墙板保温板内侧的地面上贴 15X30mm 单面泡沫胶条，防止注浆时漏浆。(2)贴竖向泡沫胶条：在外墙板拼缝处竖向贴 T 型泡沫胶条，防止浇筑混凝土时竖向缝漏浆。4、外墙板内侧安装定位件(1)定位件必须垂直；定位件应安装在墙板两端 500mm 处(避开剪力墙门洞口),与外墙内侧边线平齐。5、外墙板起吊(1)外墙板起吊前，检查钢丝绳，用吊爪销紧外挂板上吊钉。吊装时在窗洞口还需增设保护用钢索。(2)就位：吊运到安装位置时，先找好竖向位置，再缓缓下降就位；就位前先在外墙板缝处放置一块 20mm 厚的硬塑垫块，控制墙板的拼缝宽度；墙板就位时，以外墙内边线为准，靠着定位件缓缓落下，做到外墙面顺直，墙身垂直，缝隙一致。(3)外墙板起吊详见下图。插图 3 安装吊爪、构件起吊示意图6、外墙板临时固定，安装斜支撑(1)外墙板就位后，每个构件用两根支撑临时固定，墙板上部支撑点距离构件底部的距离不宜小于高度的 2/3。(2) 离墙板两端 0.2〜0.3m；以免影响模板施工。(3) 斜支撑上端用 M16X30 螺栓，下端用 M10X75 水泥自攻钉固定。(4) 固定后同时旋转支撑对构件垂直度进行粗调。7、外墙板校核预制构件吊装施工中的吊具取出后，用 2m 铝合金挂尺进行垂直度校核(如下图所示)，同时旋转支撑对构件垂直度微调，同时严格检查横向、竖向拼缝宽度是否一致。最后紧固斜支撑。插图 4 安装斜支撑、垂...
