音箱分频器最实用的业余调整方法

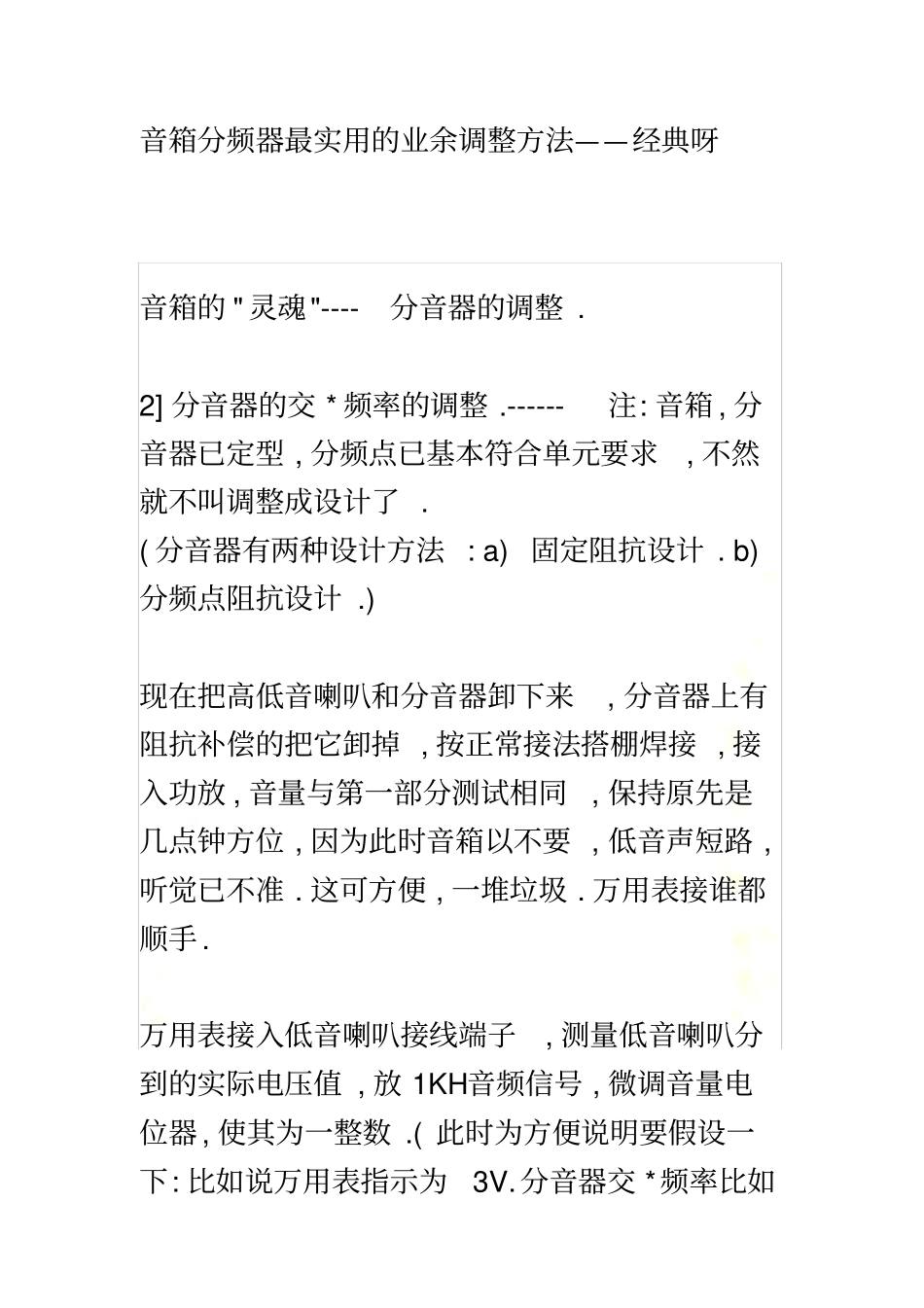

音箱分频器最实用的业余调整方法音箱分频器最实用的业余调整方法——经典呀音箱的 " 灵魂"----分音器的调整 . 2] 分音器的交 * 频率的调整 .------注: 音箱 , 分音器已定型 , 分频点已基本符合单元要求, 不然就不叫调整成设计了 . ( 分音器有两种设计方法 : a) 固定阻抗设计 . b)分频点阻抗设计 .) 现在把高低音喇叭和分音器卸下来, 分音器上有阻抗补偿的把它卸掉 , 按正常接法搭棚焊接 , 接入功放 , 音量与第一部分测试相同, 保持原先是几点钟方位 , 因为此时音箱以不要 , 低音声短路 ,听觉已不准 . 这可方便 , 一堆垃圾 . 万用表接谁都顺手 . 万用表接入低音喇叭接线端子, 测量低音喇叭分到的实际电压值 , 放 1KH音频信号 , 微调音量电位器 , 使其为一整数 .( 此时为方便说明要假设一下: 比如说万用表指示为3V.分音器交 *频率比如说是 3.15K--- 雨果正好有一频点是3.15K.) 好,放 500H---12KH 的信号 , 方格纸上描点做图 , 这是低通曲线 . 万用表接入高音喇叭接线端子, 其它千万别改变 !放 1KH---20KH 音频信号 , 如法炮制 , 这是高通曲线. 这时我们就可以直观的看到分频点. 就是两条曲线的交 *点. 我们现在只调交 *点, 其余一概不管 . 啊啊 , 它是在我们分频器的分音点上吗?它是按我们设计的滚落点交 *吗? 现在可有办法对症下药了. 我瞪着你呢 . 我们原先假设输出为3V,3V 的半功率点是 : 3*0.707=2.12V, 我们只调电容值 ,( 当然假设电感量基本符合) 先让低通的 3.15K 点正好落在 2.2V 上. 再调高通电容 , 让它 2.2V 时和这个点正好交 *. 这样分频点就调好了 . 必要的交代 : 之所以不加任何数学证明是为了可操作性 . 繁琐的数学推导总让人有: 你不说我还明白 , 你越说我越糊涂 . 但简要的还是要交代一下:0.707 是矢量 , 两单元都各分 0.707 倍的电压 , 合成后的功率正好等于原输入功率 . 以后测频响合成曲线时读者将会发现它们是平坦的 . 详细的数学推导留给聪明的读者去完成 . 也许两条曲线很难看 , 不要紧 , 啊啊 , 下一步就是我们的第 3 步,Q 值的调整 . 3] 分音器 ( 低通和高通 ) 的 Q值的调整 . 由于叙述的困难 , 画了一张草图帮助说明 : 图中,蓝色的线是理想的分频曲线, 相当于分音器的Q值=0.707, 也就是最佳阻尼 , 这是我们调试的基准线 . 我们要使实际的分频曲线逼...
