预制场施工组织设计

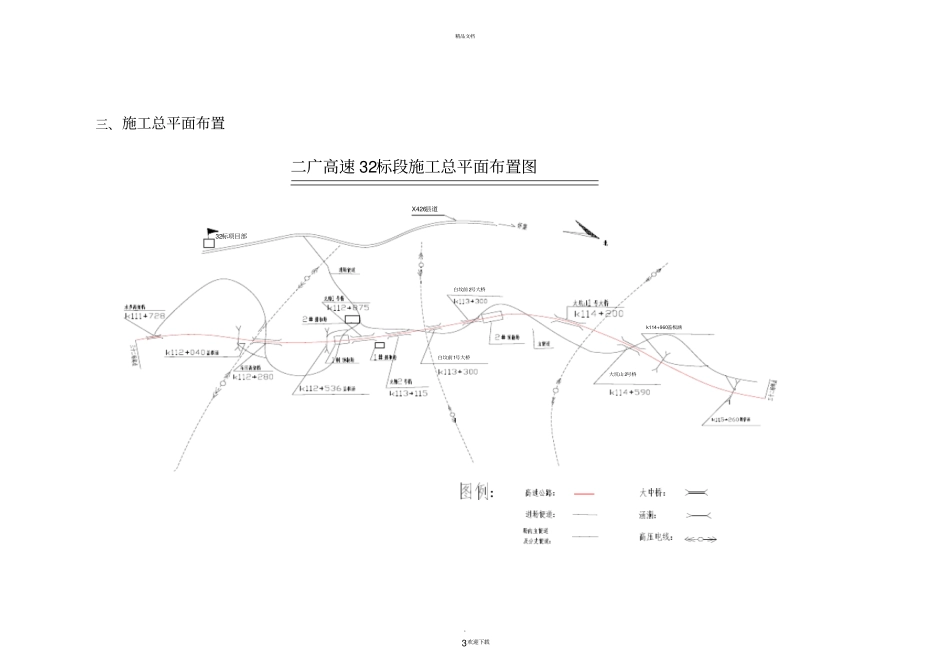

精品文档。1欢迎下载32 标预制场施工组织设计一、 工程概况本标段共设大桥7 座，为过水步高架桥、车田高架桥、龙塘1 号桥、龙塘2 号桥、白坟前 2 号桥、大坑山 1 号桥、大坑山 2 号桥；中桥 1 座，为白坟前 1号桥。其中白坟前1 号桥中桥采用 4＊20 后张空心板。其余均为T 梁。预制梁板共 717 片，其中 20m空心板 80 片、20mT梁( 断面同 30mT梁)21 片、 30mT梁616 片。二、 施工组织二广高速公路怀集至三水段第32 合同段项目经理部， 为本工程现场施工统一管理机构。见下页项目部组织管理机构图。一、二队各设置一个预制场，1＃预制场设于K112＋570— K112＋750 段浅挖路堑段，负责过水步高架桥、车田高架桥、龙塘 1＃桥的 T 梁预制， 工作量为20mT梁 21 片，30mT梁 287 片；2＃预制场设于 K113＋760— K114＋060 段路堑段， 负责龙塘 2＃桥、白坟前1＃桥、白坟前 2＃桥、大坑山 1＃桥、大坑山 2＃桥的 T 梁和空心板预制，工作量为 20m空心板 80 片， 30mT梁 329 片。精品文档。2欢迎下载项目经理部组织管理机构图技术质量部宋宏庆试验室唐雪雁技术主管欧阳之辉合约部杨海青综合办公室李懋测量组黄雨南机材室刘觉炬安全室袁锦华工程管理部包珍项目总工岳枭常务副经理蒙庆辉项目经理史建华项目副经理潘观强项目副经理谭祥韶土方一队土方二队土方三队桥梁二队桥梁一队精品文档。3欢迎下载三、施工总平面布置白坟前1号大桥白坟前2号大桥大坑山2号桥 k114+960盖板涵X426县道32标项目部二广高速 32标段施工总平面布置图精品文档。4欢迎下载四、 施工进度计划根据本项目实际情况，我部计划设置2 个预制场。根据目前实际情况，预制场预计在 2008 年 4 月建设完成。2008 年 5 月开始预制板梁，按每台座9 天一片梁，每台轮胎运输车在运距平均 600m的情况下，一天可架梁4 片左右。具体预制及架设计划见预制场施工进度计划图。因地形限制，为满足以上节点工期要求， 我部另拟：在一些桥梁架设完成，一些地段的路堑、路堤开挖或填筑到位后，开辟新的存梁区，以保证预制场的连续生产。五、 施工方案现就预制场建设等叙述如下：1＃预制场设于 K112＋570— K112＋750 段浅挖路堑段，负责过水步高架桥、车田高架桥、龙塘1＃桥的 T 梁预制，工作量为20mT梁 21 片，30mT梁 287 片；2＃预制场设于 K113＋760— K114＋060 段浅挖路堑段， 负责龙塘 2＃桥、白坟前 1＃桥、白坟...
