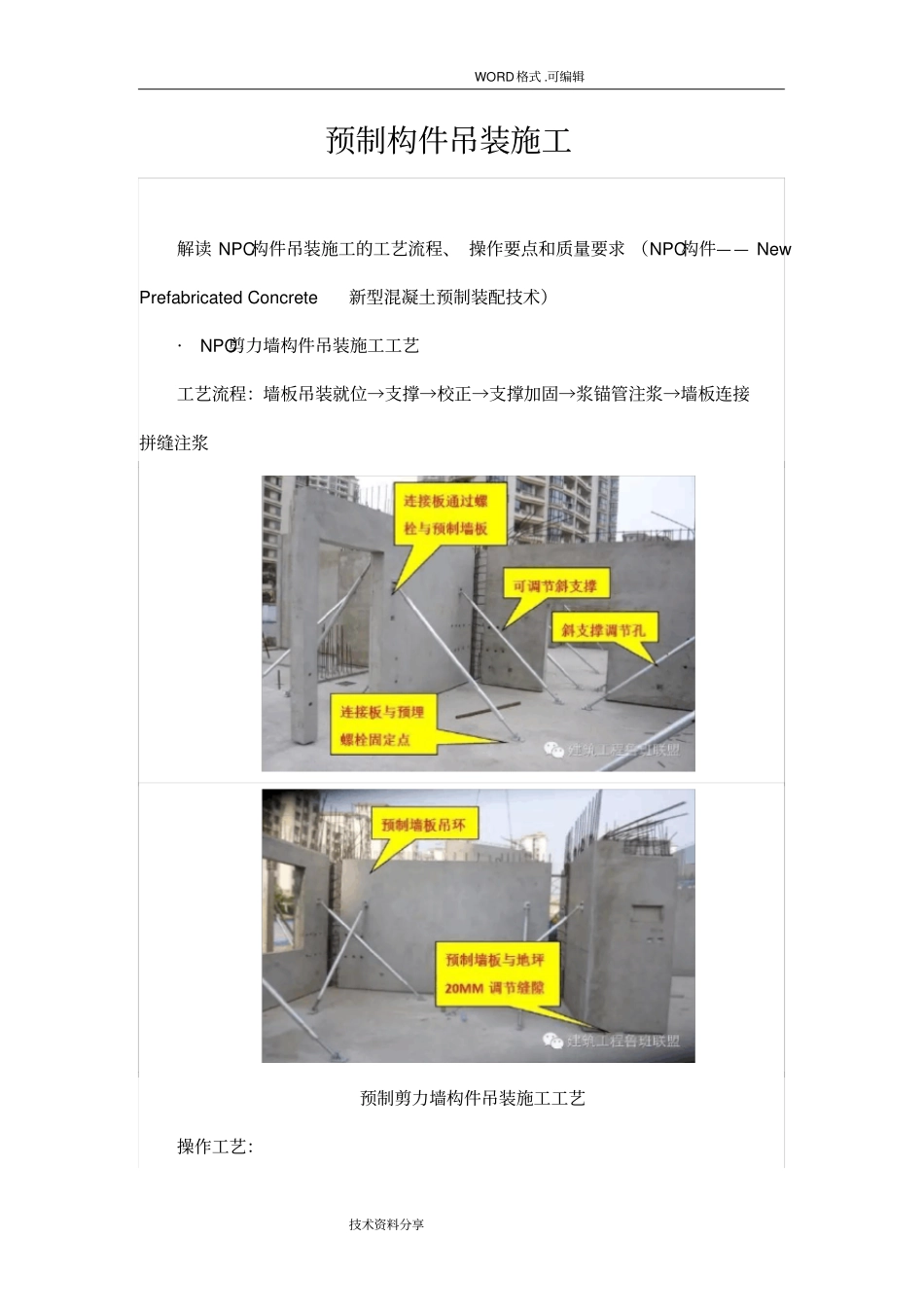

WORD格式 .可编辑技术资料分享预制构件吊装施工解读 NPC构件吊装施工的工艺流程、 操作要点和质量要求 （NPC构件—— New Prefabricated Concrete新型混凝土预制装配技术）· NPC剪力墙构件吊装施工工艺工艺流程：墙板吊装就位→支撑→校正→支撑加固→浆锚管注浆→墙板连接拼缝注浆预制剪力墙构件吊装施工工艺操作工艺：WORD格式 .可编辑技术资料分享1、竖向构件吊装应采用慢起、快升、缓放的操作方式。2、竖向构件底部与楼面保持20mm空隙，确保灌浆料的流动； 其空隙使用 1～10mm不同厚度的垫铁，确保竖向构件安装就位后符合设计标高。3、竖向构件吊装前先检查预埋构件内的吊环是否完好无损，规格、型号、位置正确无误，构件试吊时离地不大于0.5m。起吊应依次逐级增加速度，不应越档操作。 构件吊装下降时， 构件根部系好缆风绳控制构件转动，保证构件就位平稳。4、构件距离安装面约 1.5m 时，应慢速调整，调整构件到安装位置；楼地面预留插筋与构件预留注浆管逐根对应，全部准确插入注浆管后，构件缓慢下降；构件距离楼地面约30cm时由安装人员辅助轻推构件或采用撬棍根据定位线初步定位；5、竖向构件就位时，应根据轴线、构件边线、测量控制线将竖向构件基本就位后，利用可调式斜支撑上下连接板通过螺栓和螺母将竖向构件楼面临时固定，竖向构件与楼面保持基本垂直后摘除吊钩。6、根据竖向构件平面分割图及吊装图，对竖向构件依次吊装就位，竖向构件就位后应立即安装斜支撑， 每竖向构件用不少于2 根斜支撑进行固定， 斜支撑安装在竖向构件的同一侧面，斜支撑与楼面的水平夹角不应小于60° 。1）将地面预埋的拉接螺栓进行清理，清除表面包裹的塑料薄膜及迸溅的水泥浆等，露出连接丝扣；将构件上套筒清理干净，安装螺杆。注意螺杆不要拧到底，与构件表面空隙约30mm；WORD格式 .可编辑技术资料分享2）安装斜向支撑：将撑杆上的上下垫板沿缺口方向分别套在构件上及地面上的螺栓上。 安装时应先将一个方向的垫板套在螺杆上，然后转动撑杆， 将另一方向的垫板套在螺杆上；3）将构件上的螺栓及地面预埋螺栓的螺母收紧。同时应查看构件中预埋套筒及地面预埋螺栓是否有松动现象，如出现松动，必须进行处理或更换；4）转动斜撑，调整构件初步垂直；松开构件吊钩，进行下一块构件吊装。用靠尺量测构件的垂直偏差，注意要在构件侧面进行量测；7、通过线锤或水平尺对竖向构件垂直度进行校正，转动可调式斜支撑中间钢管进行微调，直至竖...
