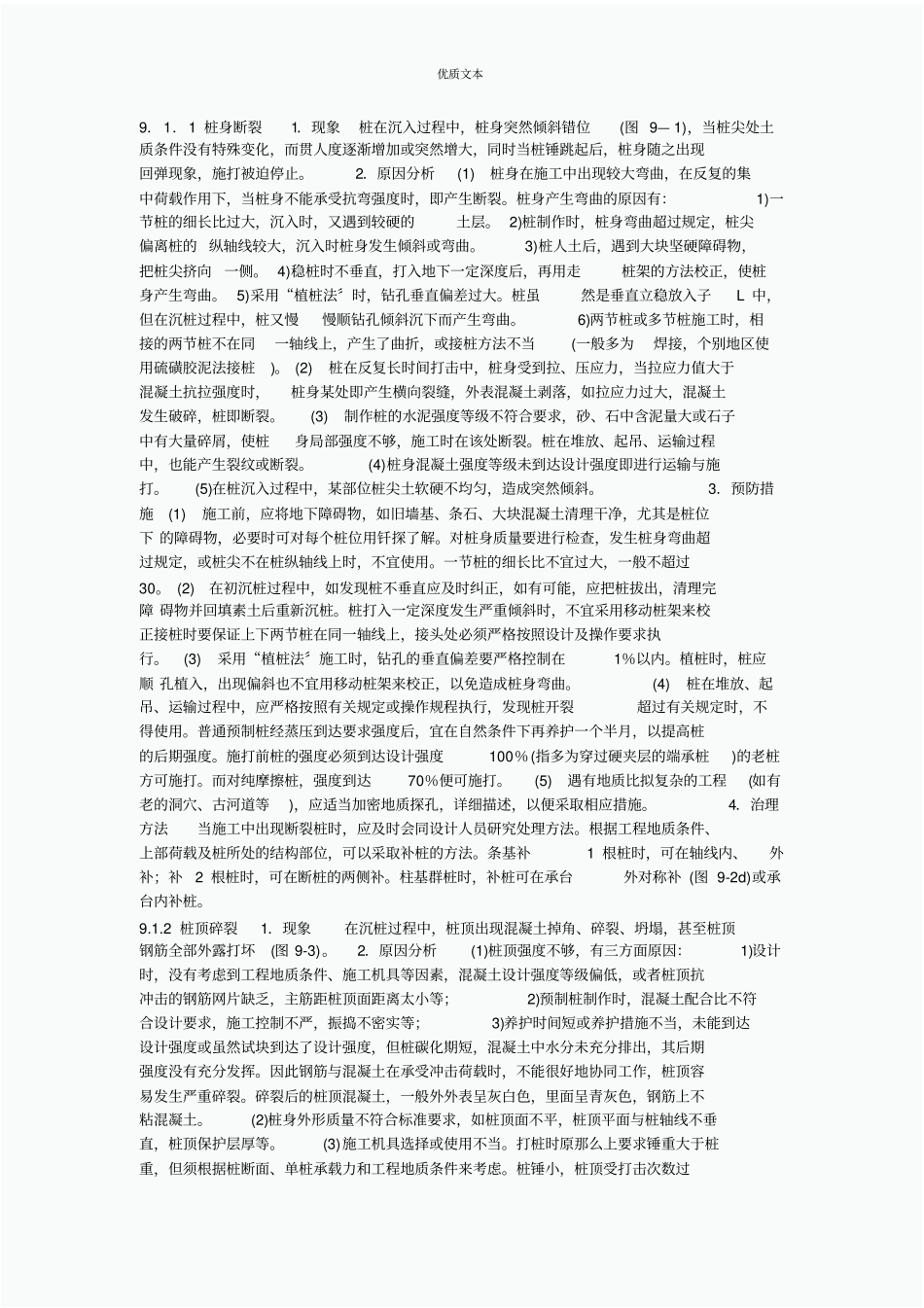

优质文本9．1．1 桩身断裂 1．现象桩在沉入过程中，桩身突然倾斜错位(图 9— 1)，当桩尖处土质条件没有特殊变化，而贯人度逐渐增加或突然增大，同时当桩锤跳起后，桩身随之出现回弹现象，施打被迫停止。 2．原因分析(1) 桩身在施工中出现较大弯曲，在反复的集中荷载作用下，当桩身不能承受抗弯强度时，即产生断裂。桩身产生弯曲的原因有： 1)一节桩的细长比过大，沉入时，又遇到较硬的土层。 2)桩制作时，桩身弯曲超过规定，桩尖偏离桩的 纵轴线较大，沉入时桩身发生倾斜或弯曲。 3)桩人土后，遇到大块坚硬障碍物，把桩尖挤向一侧。 4)稳桩时不垂直，打入地下一定深度后，再用走桩架的方法校正，使桩身产生弯曲。 5)采用“植桩法〞时，钻孔垂直偏差过大。桩虽然是垂直立稳放入子L 中，但在沉桩过程中，桩又慢慢顺钻孔倾斜沉下而产生弯曲。 6)两节桩或多节桩施工时，相接的两节桩不在同一轴线上，产生了曲折，或接桩方法不当(一般多为焊接，个别地区使用硫磺胶泥法接桩)。 (2) 桩在反复长时间打击中，桩身受到拉、压应力，当拉应力值大于混凝土抗拉强度时，桩身某处即产生横向裂缝，外表混凝土剥落，如拉应力过大，混凝土发生破碎，桩即断裂。 (3) 制作桩的水泥强度等级不符合要求，砂、石中含泥量大或石子中有大量碎屑，使桩身局部强度不够，施工时在该处断裂。桩在堆放、起吊、运输过程中，也能产生裂纹或断裂。 (4)桩身混凝土强度等级未到达设计强度即进行运输与施打。 (5)在桩沉入过程中，某部位桩尖土软硬不均匀，造成突然倾斜。 3．预防措施(1) 施工前，应将地下障碍物，如旧墙基、条石、大块混凝土清理干净，尤其是桩位下 的障碍物，必要时可对每个桩位用钎探了解。对桩身质量要进行检查，发生桩身弯曲超过规定，或桩尖不在桩纵轴线上时，不宜使用。一节桩的细长比不宜过大，一般不超过30。 (2) 在初沉桩过程中，如发现桩不垂直应及时纠正，如有可能，应把桩拔出，清理完障 碍物并回填素土后重新沉桩。桩打入一定深度发生严重倾斜时，不宜采用移动桩架来校正接桩时要保证上下两节桩在同一轴线上，接头处必须严格按照设计及操作要求执行。(3) 采用“植桩法〞施工时，钻孔的垂直偏差要严格控制在1％以内。植桩时，桩应顺 孔植入，出现偏斜也不宜用移动桩架来校正，以免造成桩身弯曲。(4) 桩在堆放、起吊、运输过程中，应严格按照有关规定或操作规程执行，发现桩开裂超过有关规定时，不得使用。普通预制桩经蒸压到...
