预制钢筋混凝土盖板涵施工组织设计

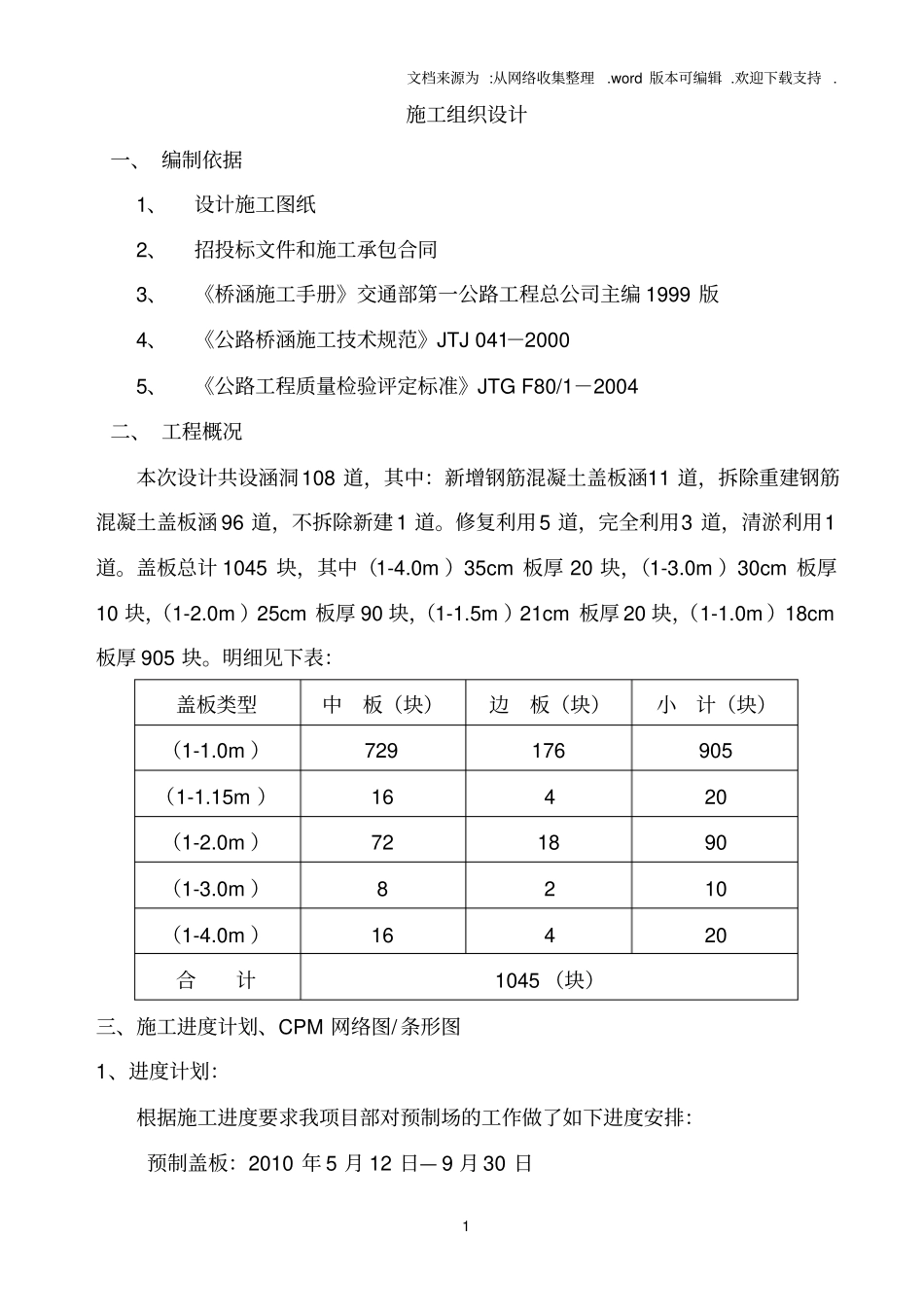

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 1 施工组织设计一、 编制依据1、设计施工图纸2、招投标文件和施工承包合同3、《桥涵施工手册》交通部第一公路工程总公司主编 1999 版4、《公路桥涵施工技术规范》JTJ 041－2000 5、《公路工程质量检验评定标准》JTG F80/1－2004 二、 工程概况本次设计共设涵洞108 道，其中：新增钢筋混凝土盖板涵11 道，拆除重建钢筋混凝土盖板涵 96 道，不拆除新建1 道。修复利用5 道，完全利用3 道，清淤利用1道。盖板总计 1045 块，其中（1-4.0m ）35cm 板厚 20 块，（1-3.0m ）30cm 板厚10 块，（1-2.0m ）25cm 板厚 90 块，（1-1.5m ）21cm 板厚 20 块，（1-1.0m ）18cm板厚 905 块。明细见下表：盖板类型中板（块）边板（块）小计（块）（1-1.0m ）729 176 905 （1-1.15m ）16 4 20 （1-2.0m ）72 18 90 （1-3.0m ）8 2 10 （1-4.0m ）16 4 20 合计1045 （块）三、施工进度计划、CPM 网络图/ 条形图1、进度计划：根据施工进度要求我项目部对预制场的工作做了如下进度安排：预制盖板：2010 年 5 月 12 日— 9 月 30 日文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 2 2、施工进度条形图盖板制作施工计划横道图时间项目2010 年 5月2010 年 6月2010 年 7月2010 年 8月2010 年 9月10 20 31 10 20 30 10 20 31 10 20 31 10 20 30 1-1.0m盖板1-1.5m盖板1-2.0m盖板1-3.0m盖板1-4.0m盖板四、详细施工方法、顺序、时间1、浇筑底模在预先整平压实过的平坦场地上挂线放样，铺筑 20cm 厚 15#混凝土，混凝土表面用平板振捣器振捣，使混凝土达到密实。在浇筑好的地坪上，根据预制盖板的大小分成相应大小条块。用水准仪测量 6 点。用 15 #砂浆抹面，使同一条块成一水平面。其它小构件底模，按照面积分组，每组范围用水准仪测量，使其底模表面水平。底模平整度控制在 2mm 以下。文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 3 2、侧模加工及安装a、加工盖板侧模用钢模板加工而成，钢模板由国家标准模切割分离，然后根据需要拼装而成。接缝用电弧焊焊接，然后用磨光砂轮打磨，使其接缝平整。为了保证钢模板在浇筑过程中不发生变形，采用钢管作为其竖木和横条，端头用螺杆拉紧，中间每150cm 用拉杆拉紧。小构件侧模采用 5mm 钢板加工，相互之间切割...
