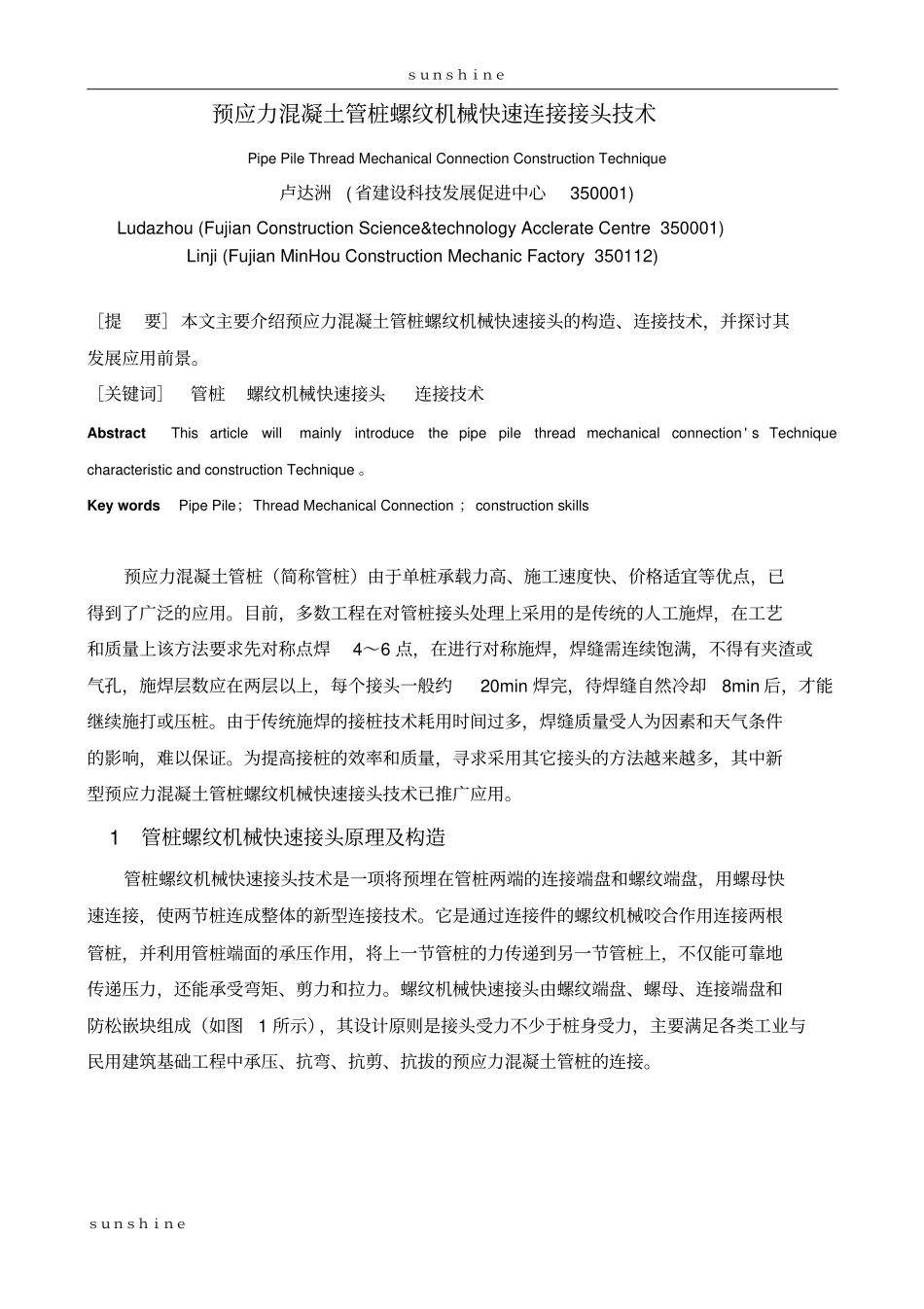

预应力混凝土管桩螺纹机械快速连接接头技术

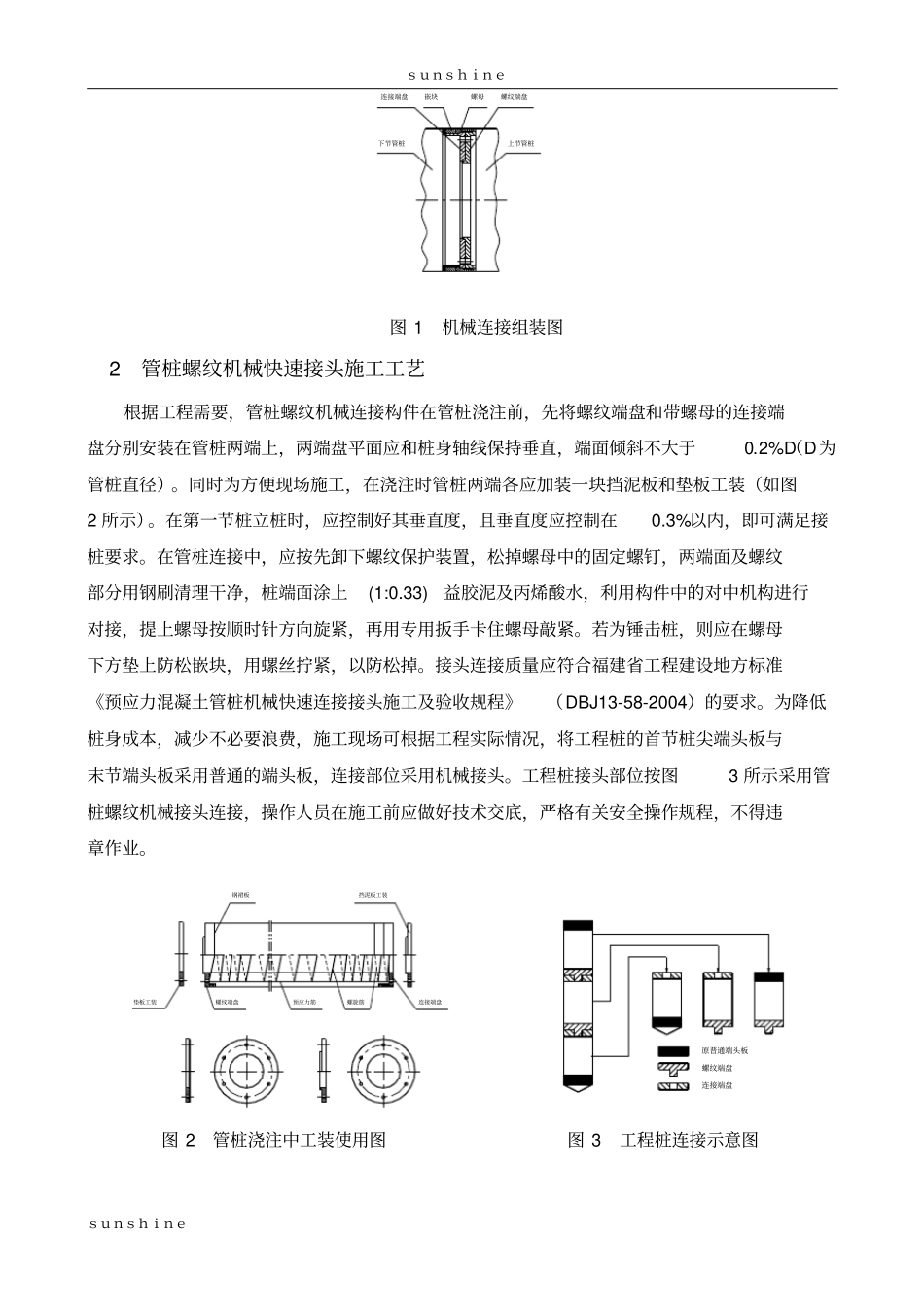

ｓｕｎｓｈｉｎｅｓｕｎｓｈｉｎｅ预应力混凝土管桩螺纹机械快速连接接头技术Pipe Pile Thread Mechanical Connection Construction Technique 卢达洲( 省建设科技发展促进中心 350001) Ludazhou (Fujian Construction Science&technology Acclerate Centre 350001) Linji (Fujian MinHou Construction Mechanic Factory 350112)［提要］本文主要介绍预应力混凝土管桩螺纹机械快速接头的构造、连接技术，并探讨其发展应用前景。［关键词］管桩螺纹机械快速接头连接技术AbstractThis article will mainly introduce the pipe pile thread mechanical connection ' s Technique characteristic and construction Technique 。Key words Pipe Pile；Thread Mechanical Connection ；construction skills预应力混凝土管桩（简称管桩）由于单桩承载力高、施工速度快、价格适宜等优点，已得到了广泛的应用。目前，多数工程在对管桩接头处理上采用的是传统的人工施焊，在工艺和质量上该方法要求先对称点焊4～6 点，在进行对称施焊，焊缝需连续饱满，不得有夹渣或气孔，施焊层数应在两层以上，每个接头一般约20min 焊完，待焊缝自然冷却8min 后，才能继续施打或压桩。由于传统施焊的接桩技术耗用时间过多，焊缝质量受人为因素和天气条件的影响，难以保证。为提高接桩的效率和质量，寻求采用其它接头的方法越来越多，其中新型预应力混凝土管桩螺纹机械快速接头技术已推广应用。1 管桩螺纹机械快速接头原理及构造管桩螺纹机械快速接头技术是一项将预埋在管桩两端的连接端盘和螺纹端盘，用螺母快速连接，使两节桩连成整体的新型连接技术。它是通过连接件的螺纹机械咬合作用连接两根管桩，并利用管桩端面的承压作用，将上一节管桩的力传递到另一节管桩上，不仅能可靠地传递压力，还能承受弯矩、剪力和拉力。螺纹机械快速接头由螺纹端盘、螺母、连接端盘和防松嵌块组成（如图1 所示），其设计原则是接头受力不少于桩身受力，主要满足各类工业与民用建筑基础工程中承压、抗弯、抗剪、抗拔的预应力混凝土管桩的连接。ｓｕｎｓｈｉｎｅｓｕｎｓｈｉｎｅ图 1 机械连接组装图2 管桩螺纹机械快速接头施工工艺根据工程需要，管桩螺纹机械连接构件在管桩浇注前，先将螺纹端盘和带螺母的连接端盘分别安装在管桩两端上，两端盘平面应和桩身轴线保持垂直，端面倾斜不大于0.2%D（D为管桩直径）。同时为方便现场施工...
