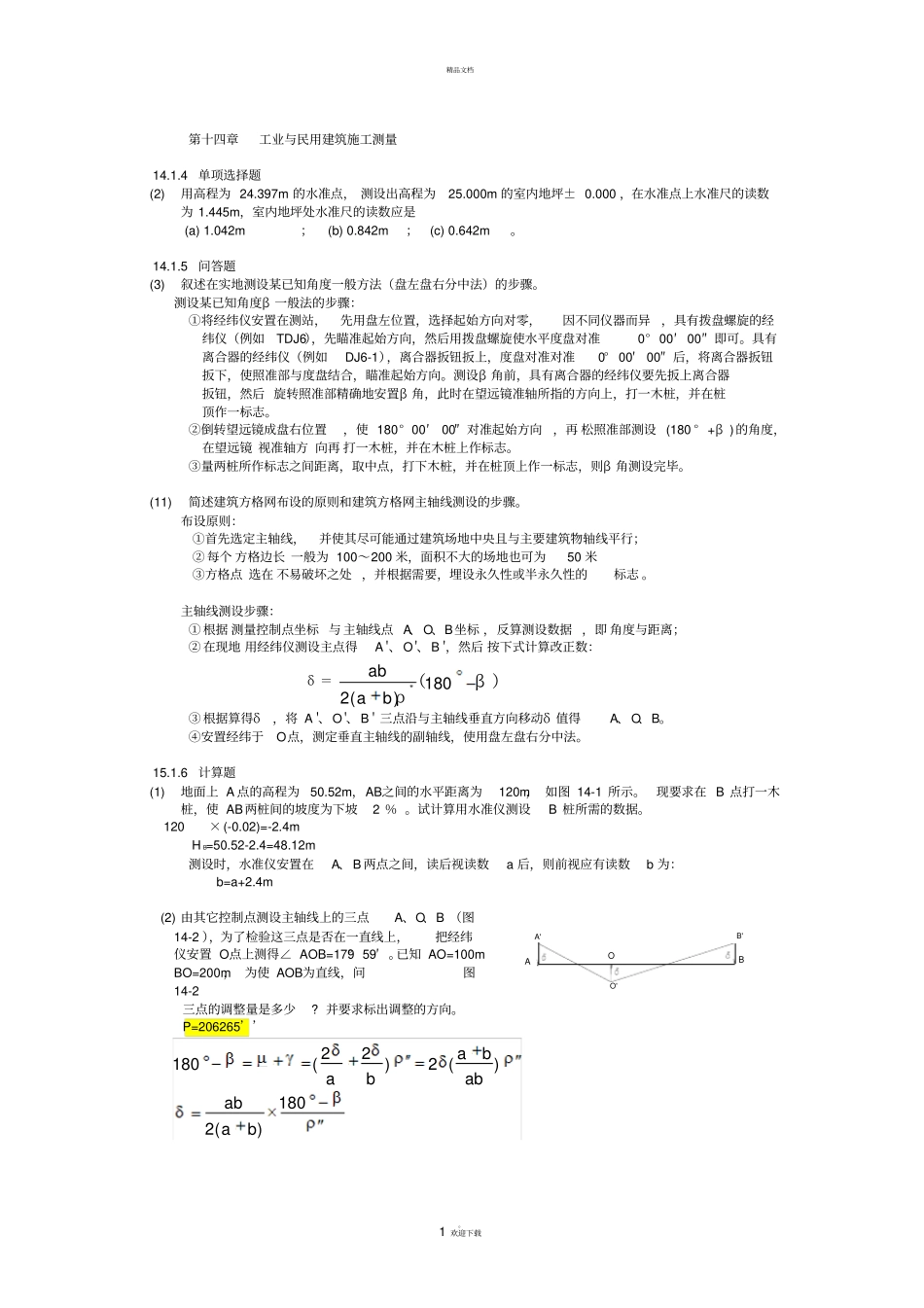

精品文档。1 欢迎下载第十四章工业与民用建筑施工测量14.1.4单项选择题 (2)用高程为 24.397m 的水准点， 测设出高程为25.000m 的室内地坪± 0.000 ，在水准点上水准尺的读数为 1.445m，室内地坪处水准尺的读数应是 (a) 1.042m； (b) 0.842m； (c) 0.642m。14.1.5问答题 (3)叙述在实地测设某已知角度一般方法（盘左盘右分中法）的步骤。测设某已知角度β 一般法的步骤：①将经纬仪安置在测站，先用盘左位置，选择起始方向对零，因不同仪器而异，具有拨盘螺旋的经纬仪（例如TDJ6），先瞄准起始方向，然后用拨盘螺旋使水平度盘对准0° 00′00″ 即可。具有离合器的经纬仪（例如DJ6-1），离合器扳钮扳上，度盘对准对准0°00′00″ 后，将离合器扳钮扳下，使照准部与度盘结合，瞄准起始方向。测设β 角前，具有离合器的经纬仪要先扳上离合器扳钮，然后 旋转照准部精确地安置β 角，此时在望远镜准轴所指的方向上，打一木桩，并在桩顶作一标志。②倒转望远镜成盘右位置，使 180° 00′00″ 对准起始方向，再 松照准部测设 (180 ° +β )的角度，在望远镜 视准轴方 向再 打一木桩，并在木桩上作标志。③量两桩所作标志之间距离，取中点，打下木桩，并在桩顶上作一标志，则β 角测设完毕。 (11)简述建筑方格网布设的原则和建筑方格网主轴线测设的步骤。布设原则：①首先选定主轴线，并使其尽可能通过建筑场地中央且与主要建筑物轴线平行；② 每个 方格边长 一般为 100～200 米，面积不大的场地也可为50 米③方格点 选在 不易破坏之处 ，并根据需要，埋设永久性或半永久性的标志 。主轴线测设步骤：① 根据 测量控制点坐标 与 主轴线点 A、 O、B坐标 ，反算测设数据 ，即 角度与距离；② 在现地 用经纬仪测设主点得A＇、 O＇、 B＇，然后 按下式计算改正数：δ ＝β ）（ρ180)(2"baab③ 根据算得δ，将 A＇、 O＇、 B＇三点沿与主轴线垂直方向移动δ 值得A、 O、B。④安置经纬于O点，测定垂直主轴线的副轴线，使用盘左盘右分中法。15.1.6计算题 (1)地面上 A 点的高程为50.52m，AB之间的水平距离为120m， 如图 14-1 所示。现要求在 B 点打一木桩，使 AB两桩间的坡度为下坡 2 ％ 。试计算用水准仪测设 B 桩所需的数据。 120× (-0.02)=-2.4m H B=50.52-2.4=48.12m 测设时，水准仪安置在A、 B 两点之间，读后视读数a 后，则前视应有读数b 为：b=a+2.4m (2) 由...
