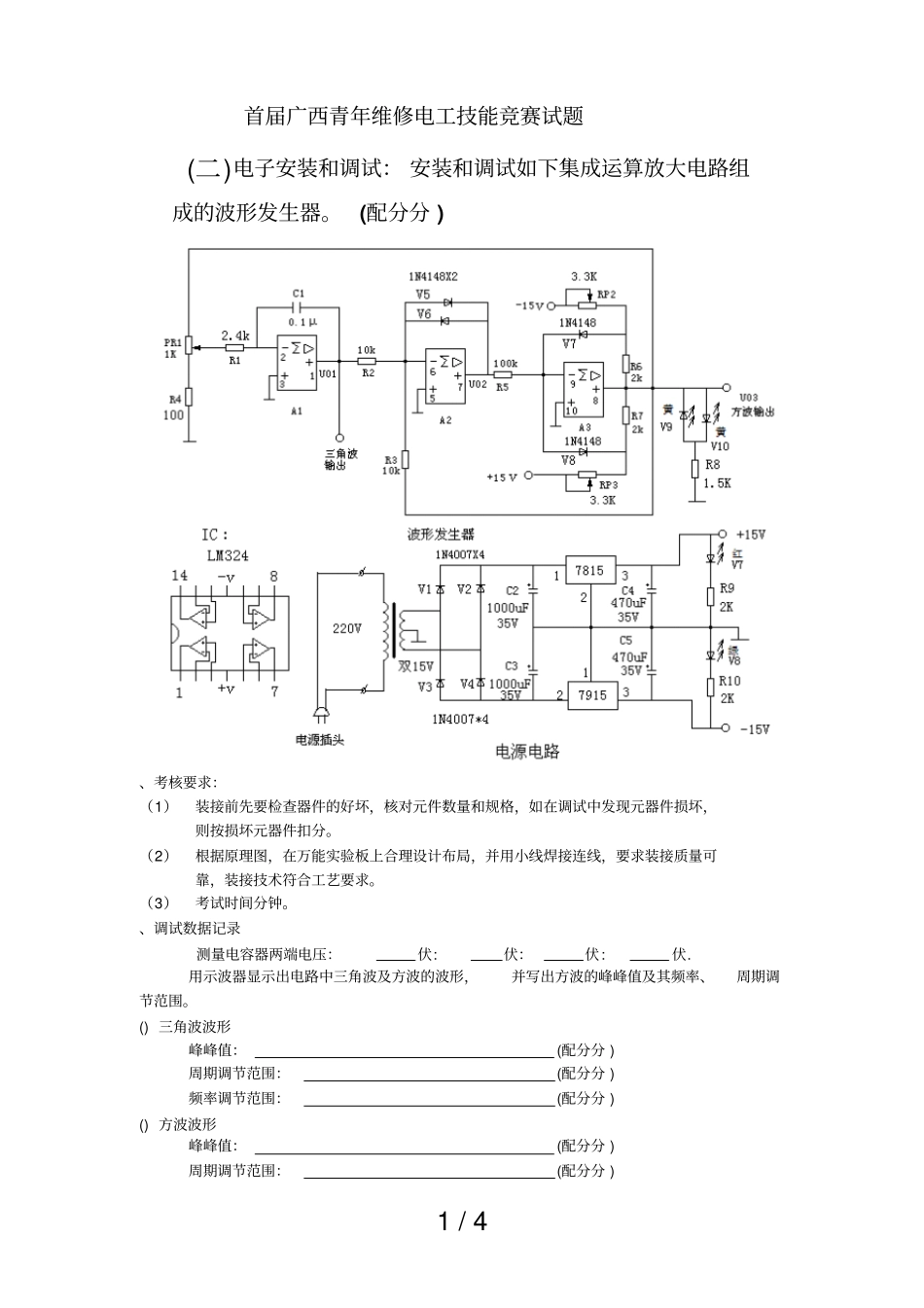

1 / 4 首届广西青年维修电工技能竞赛试题(二)电子安装和调试： 安装和调试如下集成运算放大电路组成的波形发生器。(配分分 ) 、考核要求：（1）装接前先要检查器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。（2）根据原理图，在万能实验板上合理设计布局，并用小线焊接连线，要求装接质量可靠，装接技术符合工艺要求。（3）考试时间分钟。、调试数据记录测量电容器两端电压：伏: 伏：伏: 伏. 用示波器显示出电路中三角波及方波的波形，并写出方波的峰峰值及其频率、周期调节范围。() 三角波波形峰峰值：(配分分 ) 周期调节范围：(配分分 ) 频率调节范围：(配分分 ) () 方波波形峰峰值：(配分分 ) 周期调节范围：(配分分 ) 2 / 4 频率调节范围：(配分分 ) 首届广西青年能维修电工技能比赛电子安装材料表序号名称规格单位数量电阻Ω个电阻个电阻个电阻个电阻个电阻个二极管个二极管个三端稳压器个三端稳压器个发光二极管红色￠个发光二极管绿色￠个发光二极管黄色￠个电位器个电位器个电解电容个电解电容个电容个集成块(带座 ) 套变压器双个电源插头个万能板×块焊锡丝￠米松香 烙铁架套小焊线 (芯电话线 ) ￠米电源插头花线米示波器台操作台 (有示波器电烙铁电路板电源插座) 张
