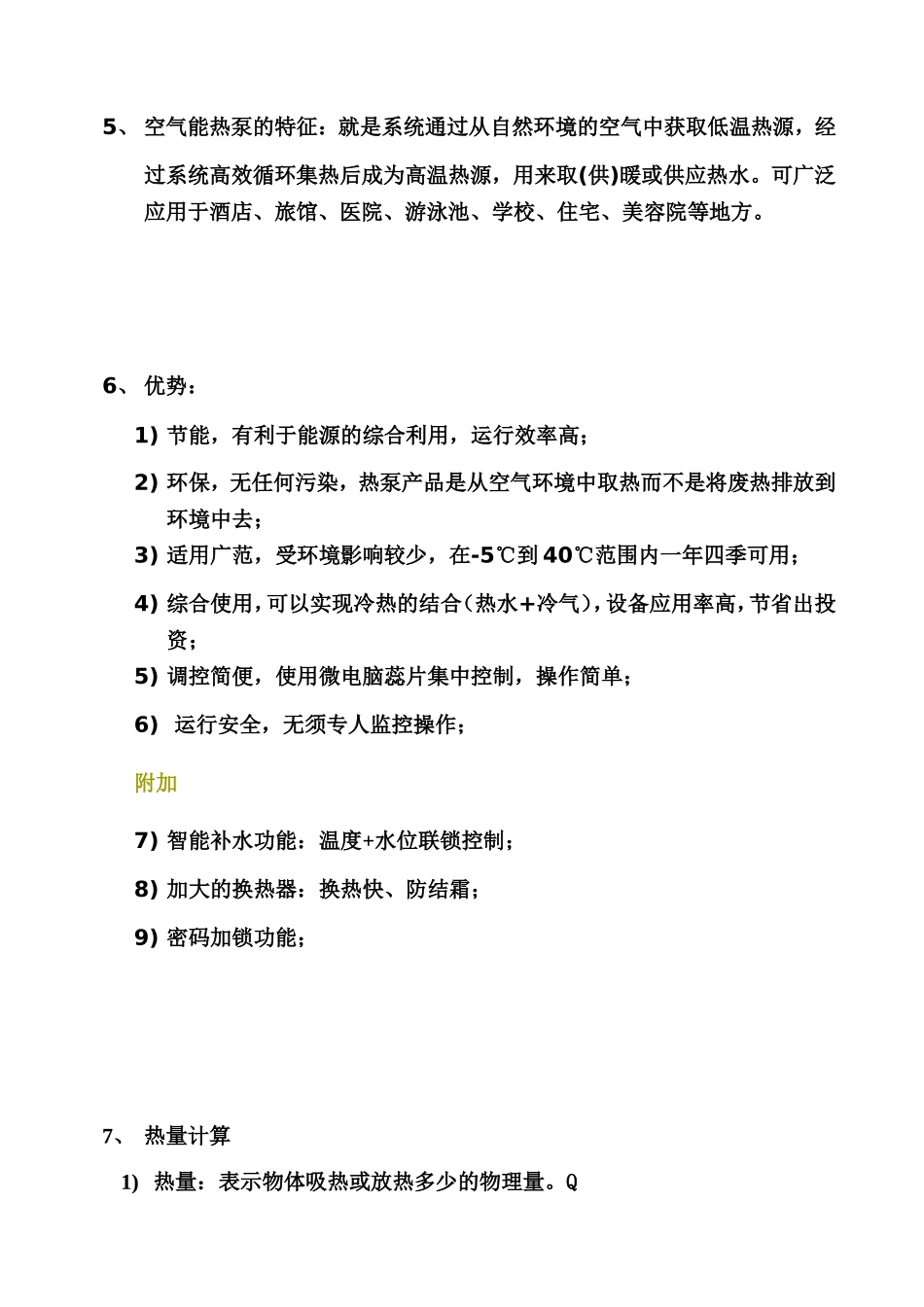

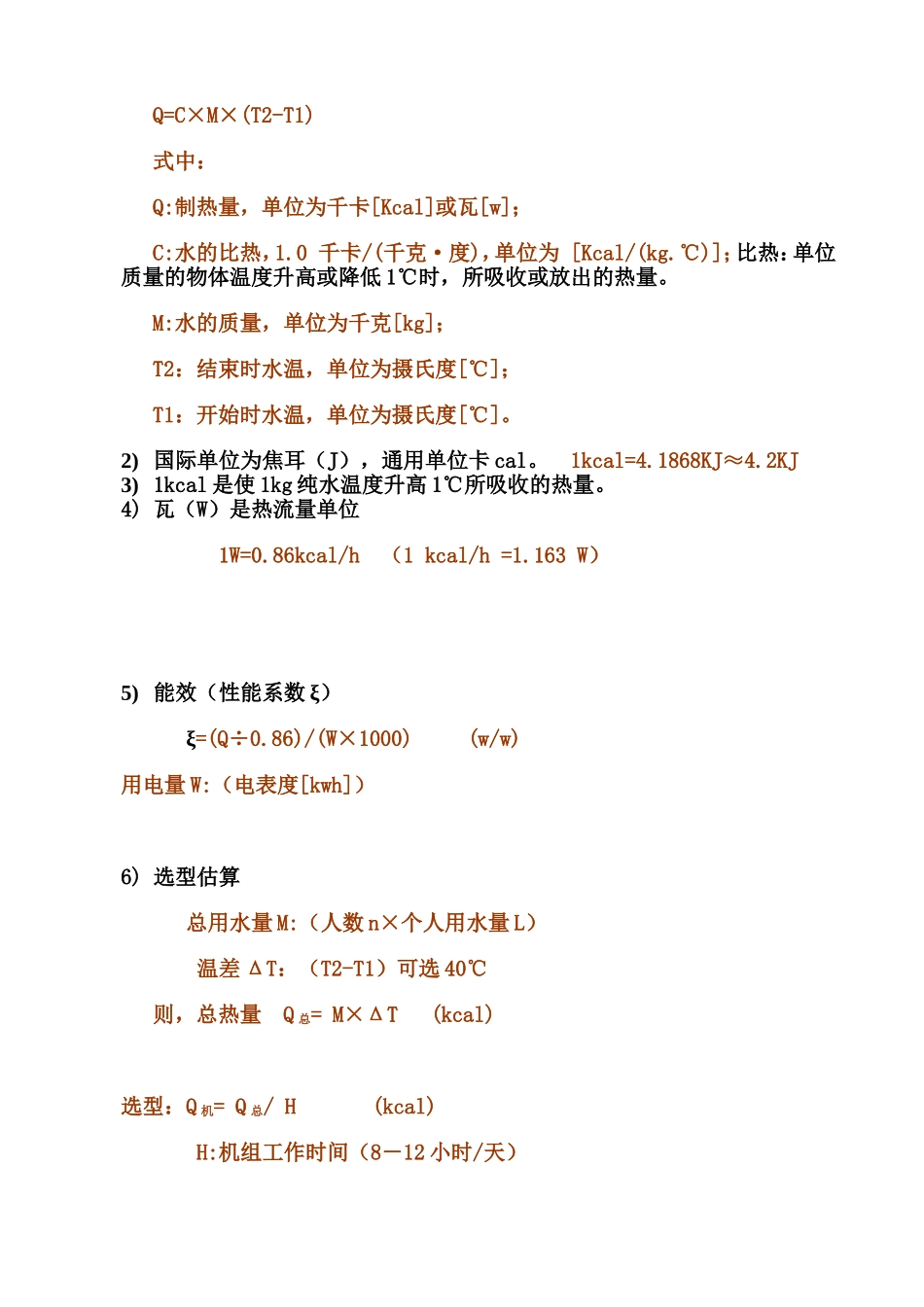

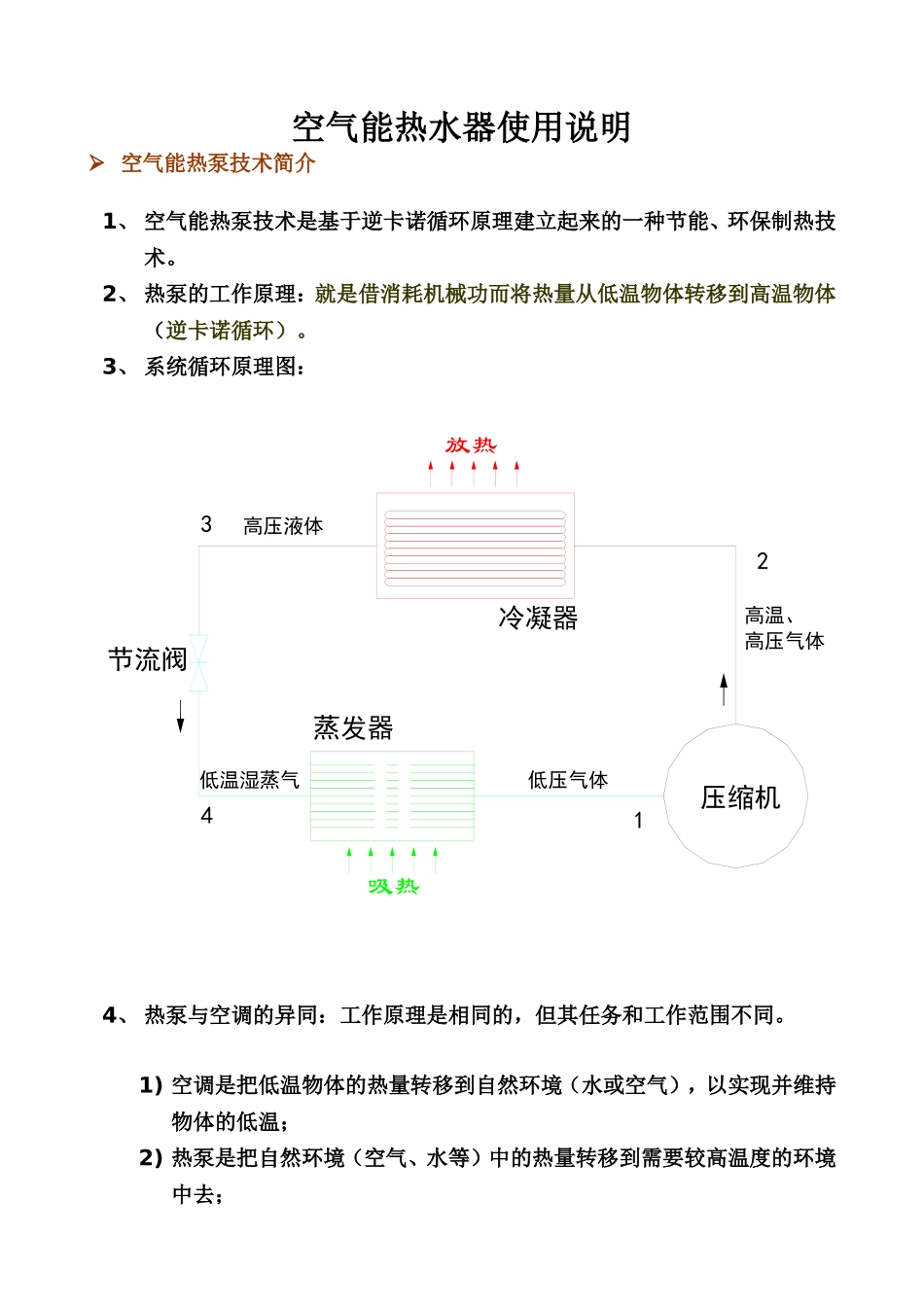

空气能热水器使用说明空气能热泵技术简介1、空气能热泵技术是基于逆卡诺循环原理建立起来的一种节能、环保制热技术。2、热泵的工作原理:就是借消耗机械功而将热量从低温物体转移到高温物体(逆卡诺循环)。3、系统循环原理图:4、热泵与空调的异同:工作原理是相同的,但其任务和工作范围不同。1)空调是把低温物体的热量转移到自然环境(水或空气),以实现并维持物体的低温;2)热泵是把自然环境(空气、水等)中的热量转移到需要较高温度的环境中去;压缩机节流阀蒸发器冷凝器2134放热吸热高温、高压气体高压液体低温湿蒸气低压气体5、空气能热泵的特征:就是系统通过从自然环境的空气中获取低温热源,经过系统高效循环集热后成为高温热源,用来取(供)暖或供应热水。可广泛应用于酒店、旅馆、医院、游泳池、学校、住宅、美容院等地方。6、优势:1)节能,有利于能源的综合利用,运行效率高;2)环保,无任何污染,热泵产品是从空气环境中取热而不是将废热排放到环境中去;3)适用广范,受环境影响较少,在-5℃到40℃范围内一年四季可用;4)综合使用,可以实现冷热的结合(热水+冷气),设备应用率高,节省出投资;5)调控简便,使用微电脑蕊片集中控制,操作简单;6)运行安全,无须专人监控操作;附加7)智能补水功能:温度+水位联锁控制;8)加大的换热器:换热快、防结霜;9)密码加锁功能;7、热量计算1)热量:表示物体吸热或放热多少的物理量。QQ=C×M×(T2-T1)式中:Q:制热量,单位为千卡[Kcal]或瓦[w];C:水的比热,1.0千卡/(千克·度),单位为[Kcal/(kg.℃)];比热:单位质量的物体温度升高或降低1℃时,所吸收或放出的热量。M:水的质量,单位为千克[kg];T2:结束时水温,单位为摄氏度[℃];T1:开始时水温,单位为摄氏度[℃]。2)国际单位为焦耳(J),通用单位卡cal。1kcal=4.1868KJ≈4.2KJ3)1kcal是使1kg纯水温度升高1℃所吸收的热量。4)瓦(W)是热流量单位1W=0.86kcal/h(1kcal/h=1.163W)5)能效(性能系数ξ)ξ=(Q÷0.86)/(W×1000)(w/w)用电量W:(电表度[kwh])6)选型估算总用水量M:(人数n×个人用水量L)温差ΔT:(T2-T1)可选40℃则,总热量Q总=M×ΔT(kcal)选型:Q机=Q总/H(kcal)H:机组工作时间(8-12小时/天)8、同益空气能热水器的型号命名:KRS-XXX/XXX配套水箱:家用型的水箱容量(单位:升)款式代码:F为家用型,G为中央型规格代码:匹数产品代码:空气能热泵热水器a、热水机中央型(KRS-XXG)一般不配储水箱,而家用型(KRS-XXF)一般都配套相应的储水箱,b、家用型储水箱型号(如例KRS-1.5F/100L),末位加“L”区别整机型号,下单时须注意;9、热水机系统示图1)家用型热水机系统示图2)中央型热水机系统示图(例,5G)10、承压式储水箱内部示图压缩机截止阀节流四通阀翅片换热器出水储水箱套管换热器进水1、制热水时:四通阀关;2、化霜或冷媒充注(回收)时:要求四通阀开(~220V);压缩机翅片换热器进水出水套管换热器储液罐分离器卸压阀膨胀阀感温包外平衡管分油器四通阀分油毛细管11、操作面板的操作1)家用型(KRS-1F、1.5F、2F等)塑料底脚紫铜管Φ9.52×0.75工质铜管循环进口(6分内)循环出口(4分内)工质口挂板感温管(镁棒口进水口)出水口循环口(电加热口)进水口(4分内)电加热口(1寸内)出水口(4分内)镁棒口(4分外)排污口(4分外)工质进口(Dg8)(6分外)工质出口(Dg4)(6分外)紫铜管Φ8×120下感温管(4分外)上感温管(4分外)Φ8×190紫铜管(或在底部)外置保护开关损坏,断开E6综合保护故障(备用)B、以上操作可通过增/减键来调节温度的升降,停住5秒后会自动确定修改值;机组一上电(待机或开机状态)操作面板上液晶显示屏会显示两个温度值:设定温度和水温度;1、水温度显示注意:出现故障时请速与本公司或指定供销商联系。2.水流开关失灵,断开盘管温度传感器开路或短路高压保护开关断开(备用)1.系统水流量不足,水管路堵塞水温度传感器开路或短路故障原因高压保护故障E5水流不足保护故障E4盘管温度传感器故障E3水温度传感器故障E1故障情况显示代码5、操作面板故障显示及原因分析C、注意:上述设置在出厂时已经调试好,如无特殊情况用户已经不需要自行...
