各种常见PCB直插连接器名称VIP免费

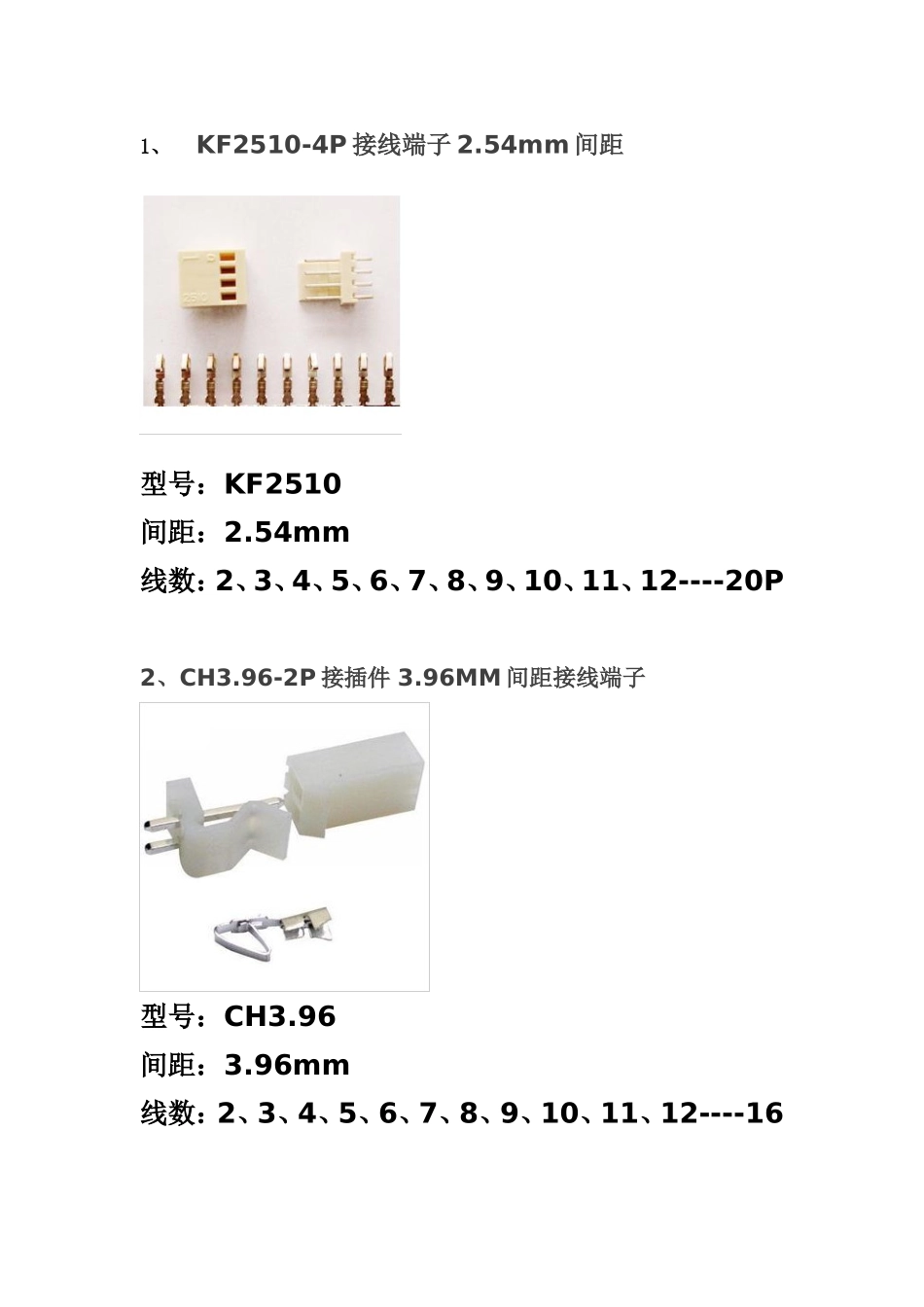

各种常见PCB直插连接器名称_第1页
1/20
各种常见PCB直插连接器名称_第2页
2/20

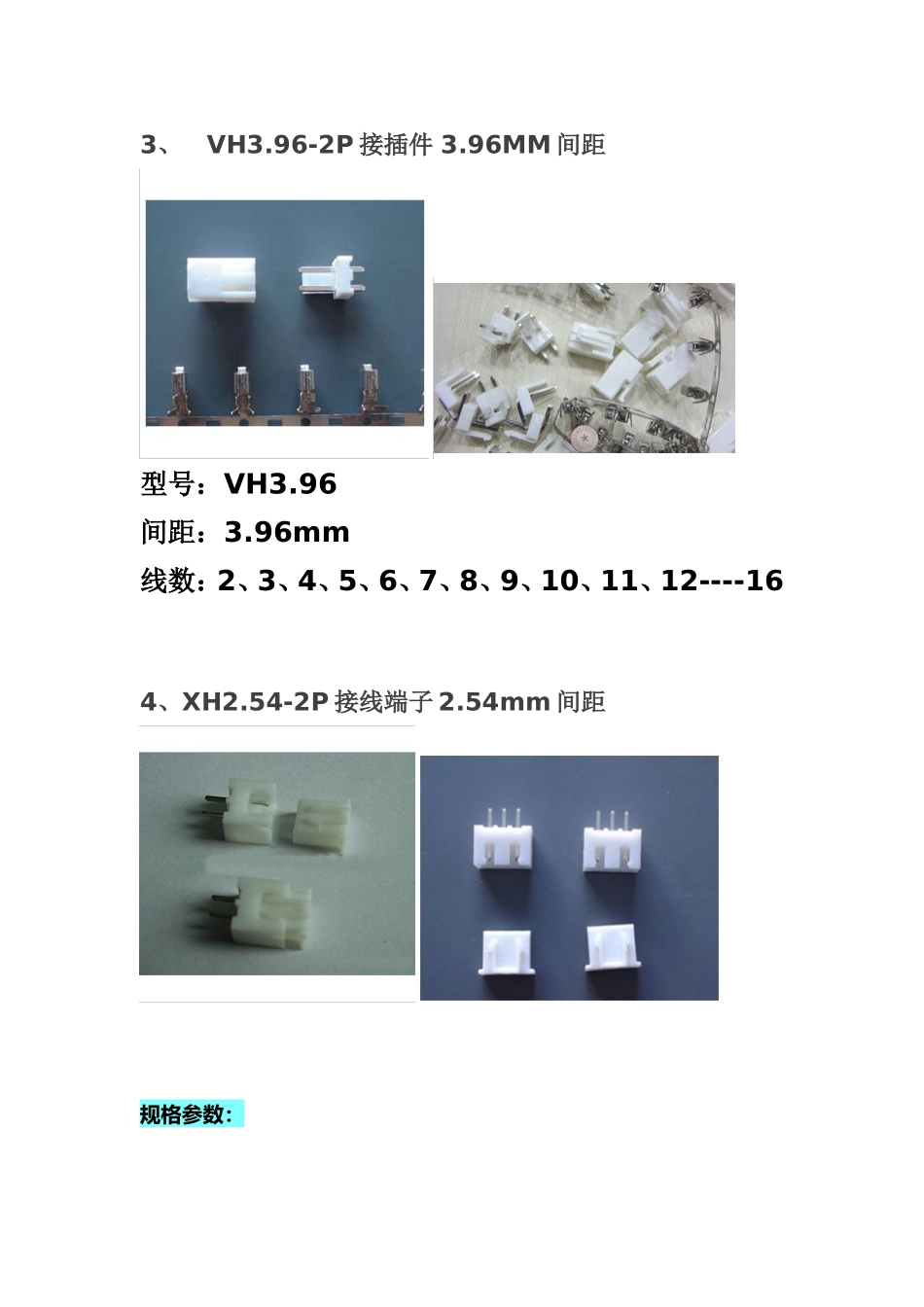

各种常见PCB直插连接器名称_第3页
3/20
1、KF2510-4P接线端子2.54mm间距型号:KF2510间距:2.54mm线数:2、3、4、5、6、7、8、9、10、11、12----20P2、CH3.96-2P接插件3.96MM间距接线端子型号:CH3.96间距:3.96mm线数:2、3、4、5、6、7、8、9、10、11、12----163、VH3.96-2P接插件3.96MM间距型号:VH3.96间距:3.96mm线数:2、3、4、5、6、7、8、9、10、11、12----164、XH2.54-2P接线端子2.54mm间距规格参数:5、PH2.0-4P接线端子2.0mm间距规格参数:6、7、KF141R-2.54弹簧式型号:KF141R-2.54产品:免螺丝式弹簧式接线端子连接器8、KF141V-2.54弹簧式PCB接线端子型号:KF141V-2.54产品:免螺丝式弹簧式接线端子连接器接线口在上面9、KF142R-5.08弹簧式PCB接线端子10、KF142V-5.08弹簧式型号:KF142V-5.08产品:免螺丝式弹簧式接线端子连接器11、KF-301KF301-2P型号:KF301-5.0-2P规格:5.00mm间距电压电流:300V12A线径:22-14AWG2.5mm212、KF-7.62KF7620-2P7.62MM间距2P塑件:PA66UL94V-0端子:黄铜,0.8厚镀锡螺丝:钢,M4镀镍性能额定电压/电流:300V/20A使用温度:-40oC~+105oC耐电压:AC2000V/Min绝缘电阻:500M?/DC500V使用线径:22~12AWG最大锁紧扭力:10kg/cmKF128-2P5.00MM-2P螺丝:M2.5,钢,镀锌焊针:黄铜,镀锡塑件:PA66,UL94V-0电气性能额定电压:300V额定电流:16A接触电阻:20mΩ绝缘电阻:5000MΩ/1000V耐电压:AC1500V/1Min使用线径:24-12AWG2.5mm2机械性能温度范围:-40oC~+105oC瞬时温度:+250oC5秒扭距:0.4Nm(3.6lb.in)剥线长度:6-7mm13、螺钉式端子接线端子KF120-2P间距2.54MM接线端子KF120-2P间距2.54MM一体端子14、SM2.54-2P间距2.54mm线束空中对接连接线型号:SM-2P线束间距:2.5mm15、EL6P条形连接器)汽车连接器16、接插件5556-2P对插接插件,连接器L6.2-4P对接连接器L6.2技术参数:间距:6.2适用线规:AWG#24~#14额定电压:300VDC/AC(有效值)额定电流:10.0A耐压值:1500VAC(有效值)工作温度:-25℃~+85℃绝缘电阻:≥1000MΩ接触电阻:≤0.02Ω材料:绝缘座:尼龙66UL94V-0端子:磷青铜556655574P接插件接线接头端子(可能有两种,一种接PCB,一种为空中对插)\连接器55662-24芯现货供应间距4.2mm1、接线端子接插件CF-3P条形连接器间距6.35MM
