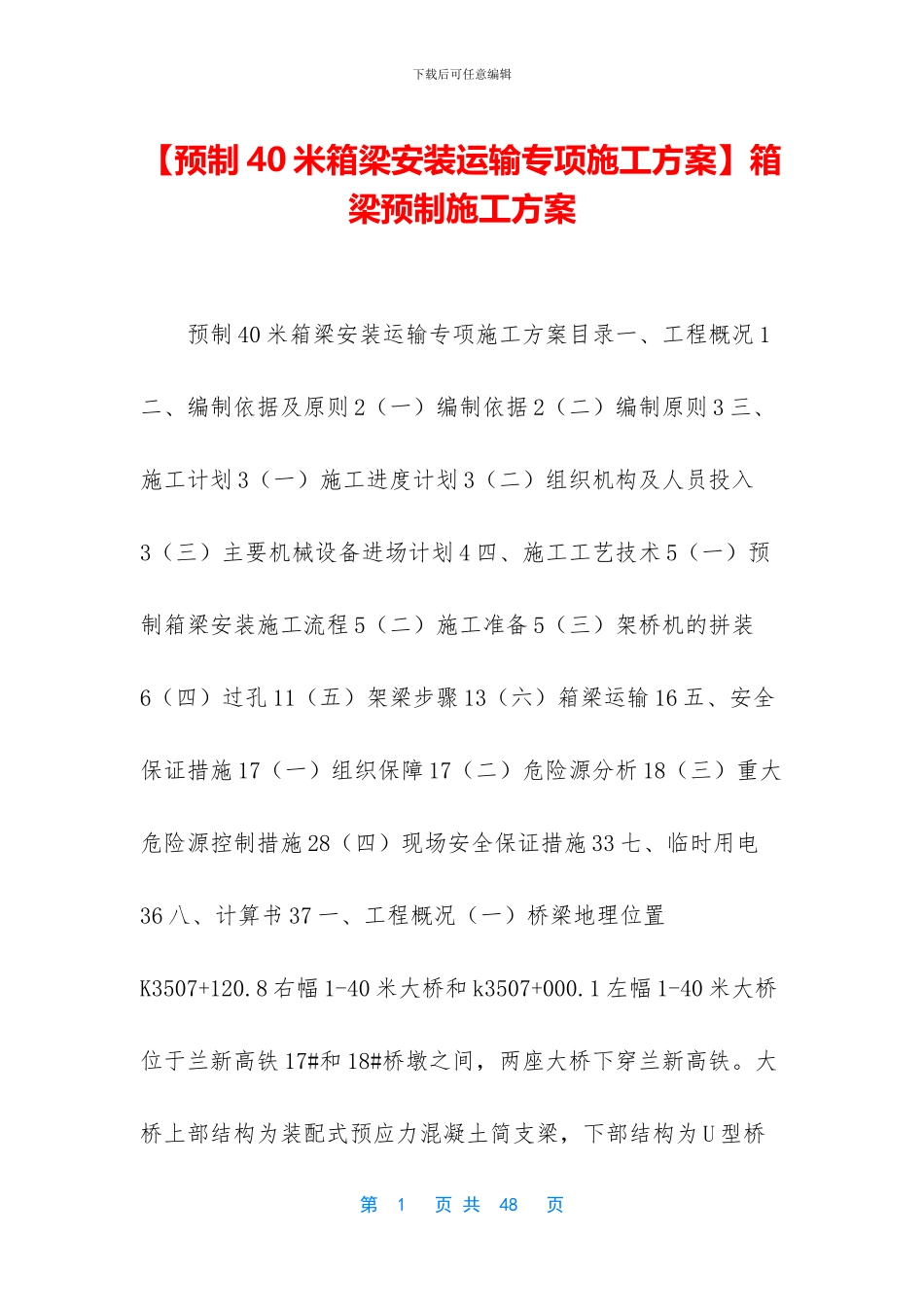

下载后可任意编辑【预制 40 米箱梁安装运输专项施工方案】箱梁预制施工方案 预制 40 米箱梁安装运输专项施工方案目录一、工程概况 1二、编制依据及原则 2（一）编制依据 2（二）编制原则 3 三、施工计划 3（一）施工进度计划 3（二）组织机构及人员投入3（三）主要机械设备进场计划 4 四、施工工艺技术 5（一）预制箱梁安装施工流程 5（二）施工准备 5（三）架桥机的拼装6（四）过孔 11（五）架梁步骤 13（六）箱梁运输 16 五、安全保证措施 17（一）组织保障 17（二）危险源分析 18（三）重大危险源控制措施 28（四）现场安全保证措施 33 七、临时用电36 八、计算书 37 一、工程概况（一）桥梁地理位置K3507+120.8 右幅 1-40 米大桥和 k3507+000.1 左幅 1-40 米大桥位于兰新高铁 17#和 18#桥墩之间，两座大桥下穿兰新高铁。大桥上部结构为装配式预应力混凝土简支梁，下部结构为 U 型桥第 1 页 共 48 页下载后可任意编辑台，扩大基础。每座大桥 40 米箱梁有 7 片，共计 14 片。大桥主要是为了施工不扰动兰新高铁 17#和 18#桥墩柱，用下穿桥梁的方式解决 G30 四车道改八车道路基填方。 （二）桥梁技术指标公路等级高速公路路基宽度（m）21汽车荷载等级公路-Ⅰ 级行车道数 2×4 桥面宽度（m）19.25 跨径（m）40 斜交角（°）0 单幅桥梁片数 7 梁间距（m）2.867 预制梁高（m）2.0 预制梁最大吊装重量（KN）边梁：1552； 中梁：1459 设计安全等级一级环境类别Ⅱ类 14 片箱梁由本项目预制梁场单独预制，安装时，由架桥机吊至预先设置的永久支座上，形成简支结构，待预制箱梁全部安放到位后，及时连接桥面板钢筋，绑扎钢筋，浇筑中横梁同时浇筑湿接缝混凝土，使预制箱梁形成整体，最后拆除临跨中横隔板钢筋及端横梁钢筋。 （三）设计要点 1、桥梁结构体系为简支结构，按 A 类预应第 2 页 共 48 页下载后可任意编辑力混凝凝土结构设计。 2、荷载横向分配系数采纳刚性横梁法、刚接板法两种计算方法进行对比分析。 2、设计参数 1）混凝土：重力密度 γ=26.0KN/m3,弹性模量为 Ee=3.45×104MPa;2）沥青混凝凝土：重力密度γ=24.0KN/m3； 3）预应力钢筋：弹性模量为 Ee=1.95×105MPa，松弛率р=0.035，松弛系数 ξ=0.3； 4）锚具：锚具变形，钢筋回缩取 6mm（一端）； 5）管道摩擦系数：μ=0.17； 6）管道偏差系数:k=0.0015;4、一片梁端最大支座反力（汽车荷载考...
