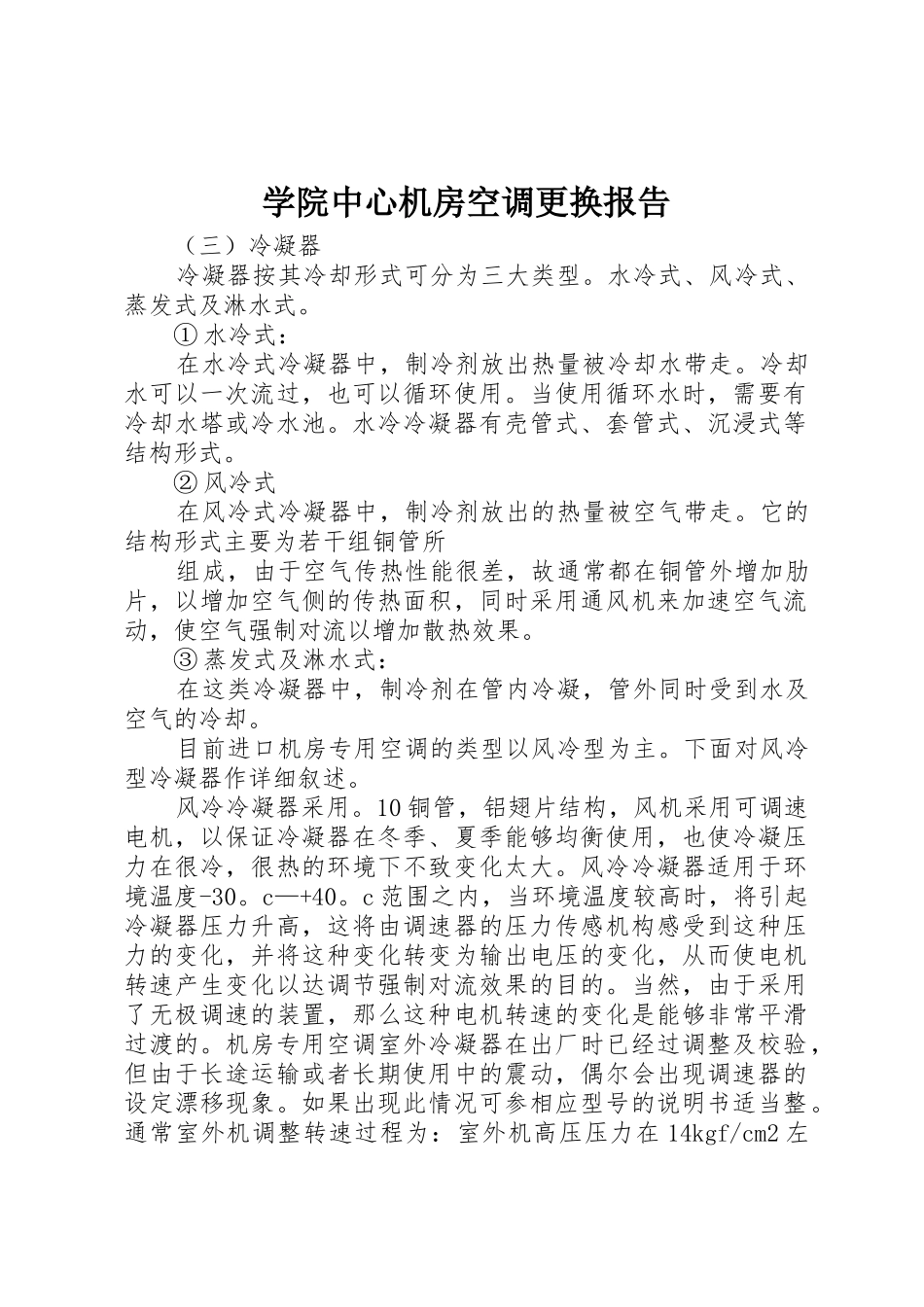

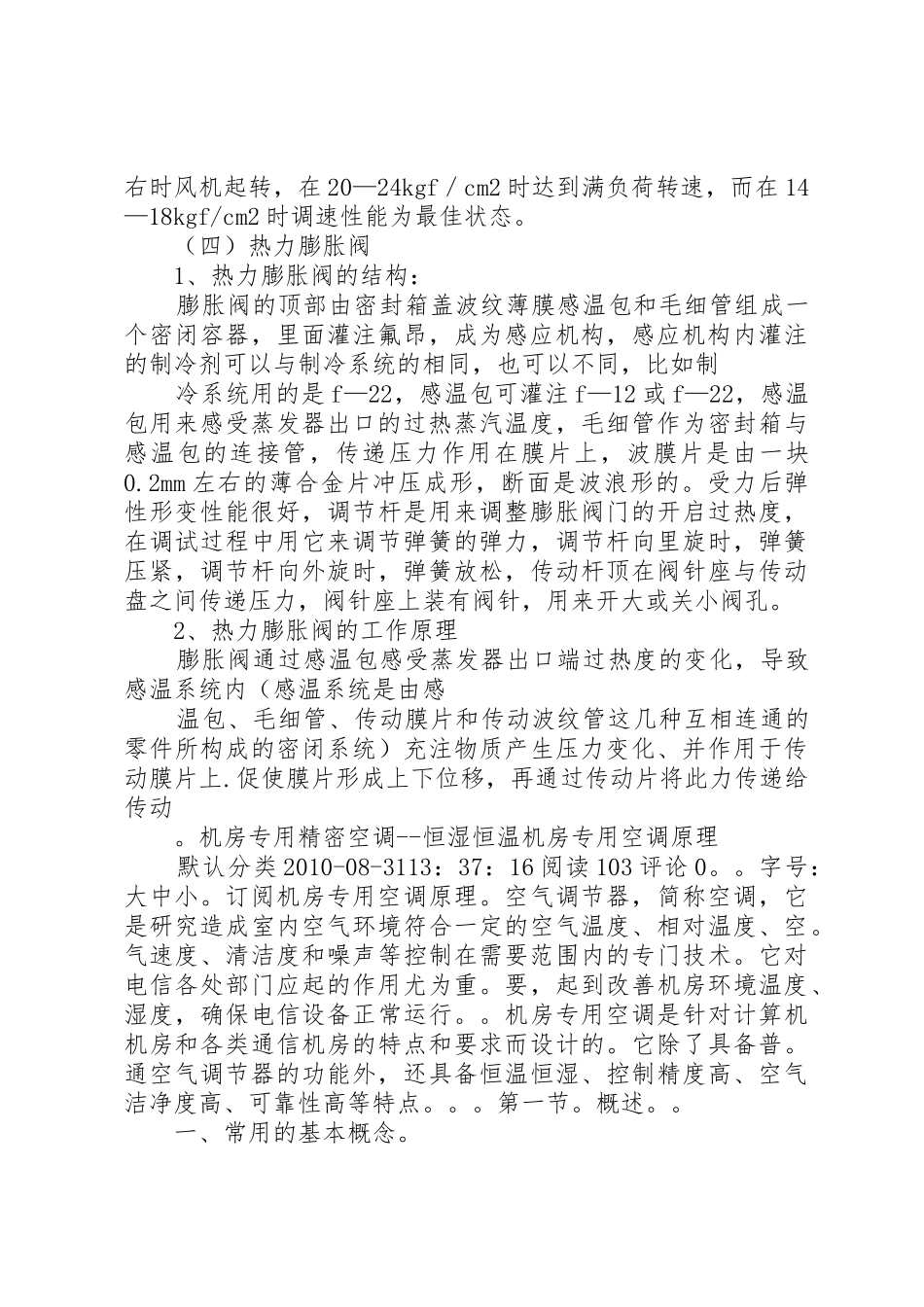

学院中心机房空调更换报告 （三）冷凝器 冷凝器按其冷却形式可分为三大类型。水冷式、风冷式、蒸发式及淋水式。 ① 水冷式： 在水冷式冷凝器中，制冷剂放出热量被冷却水带走。冷却水可以一次流过，也可以循环使用。当使用循环水时，需要有冷却水塔或冷水池。水冷冷凝器有壳管式、套管式、沉浸式等结构形式。 ② 风冷式 在风冷式冷凝器中，制冷剂放出的热量被空气带走。它的结构形式主要为若干组铜管所 组成，由于空气传热性能很差，故通常都在铜管外增加肋片，以增加空气侧的传热面积，同时采用通风机来加速空气流动，使空气强制对流以增加散热效果。 ③ 蒸发式及淋水式： 在这类冷凝器中，制冷剂在管内冷凝，管外同时受到水及空气的冷却。 目前进口机房专用空调的类型以风冷型为主。下面对风冷型冷凝器作详细叙述。 风冷冷凝器采用。10 铜管，铝翅片结构，风机采用可调速电机，以保证冷凝器在冬季、夏季能够均衡使用，也使冷凝压力在很冷，很热的环境下不致变化太大。风冷冷凝器适用于环境温度-30。c—+40。c 范围之内，当环境温度较高时，将引起冷凝器压力升高，这将由调速器的压力传感机构感受到这种压力的变化，并将这种变化转变为输出电压的变化，从而使电机转速产生变化以达调节强制对流效果的目的。当然，由于采用了无极调速的装置，那么这种电机转速的变化是能够非常平滑过渡的。机房专用空调室外冷凝器在出厂时已经过调整及校验，但由于长途运输或者长期使用中的震动，偶尔会出现调速器的设定漂移现象。如果出现此情况可参相应型号的说明书适当整。通常室外机调整转速过程为：室外机高压压力在 14kgf/cm2 左右时风机起转，在 20—24kgf／cm2 时达到满负荷转速，而在 14—18kgf/cm2 时调速性能为最佳状态。 （四）热力膨胀阀 1、热力膨胀阀的结构： 膨胀阀的顶部由密封箱盖波纹薄膜感温包和毛细管组成一个密闭容器，里面灌注氟昂，成为感应机构，感应机构内灌注的制冷剂可以与制冷系统的相同，也可以不同，比如制 冷系统用的是 f—22，感温包可灌注 f—12 或 f—22，感温包用来感受蒸发器出口的过热蒸汽温度，毛细管作为密封箱与感温包的连接管，传递压力作用在膜片上，波膜片是由一块0.2mm 左右的薄合金片冲压成形，断面是波浪形的。受力后弹性形变性能很好，调节杆是用来调整膨胀阀门的开启过热度，在调试过程中用它来调节弹簧的弹力，调节杆向里旋时，弹簧压紧，调节杆向外旋时，弹簧放松，传动杆顶在阀...
