带式运输机的传动装置(二级圆柱齿轮减速器设计)

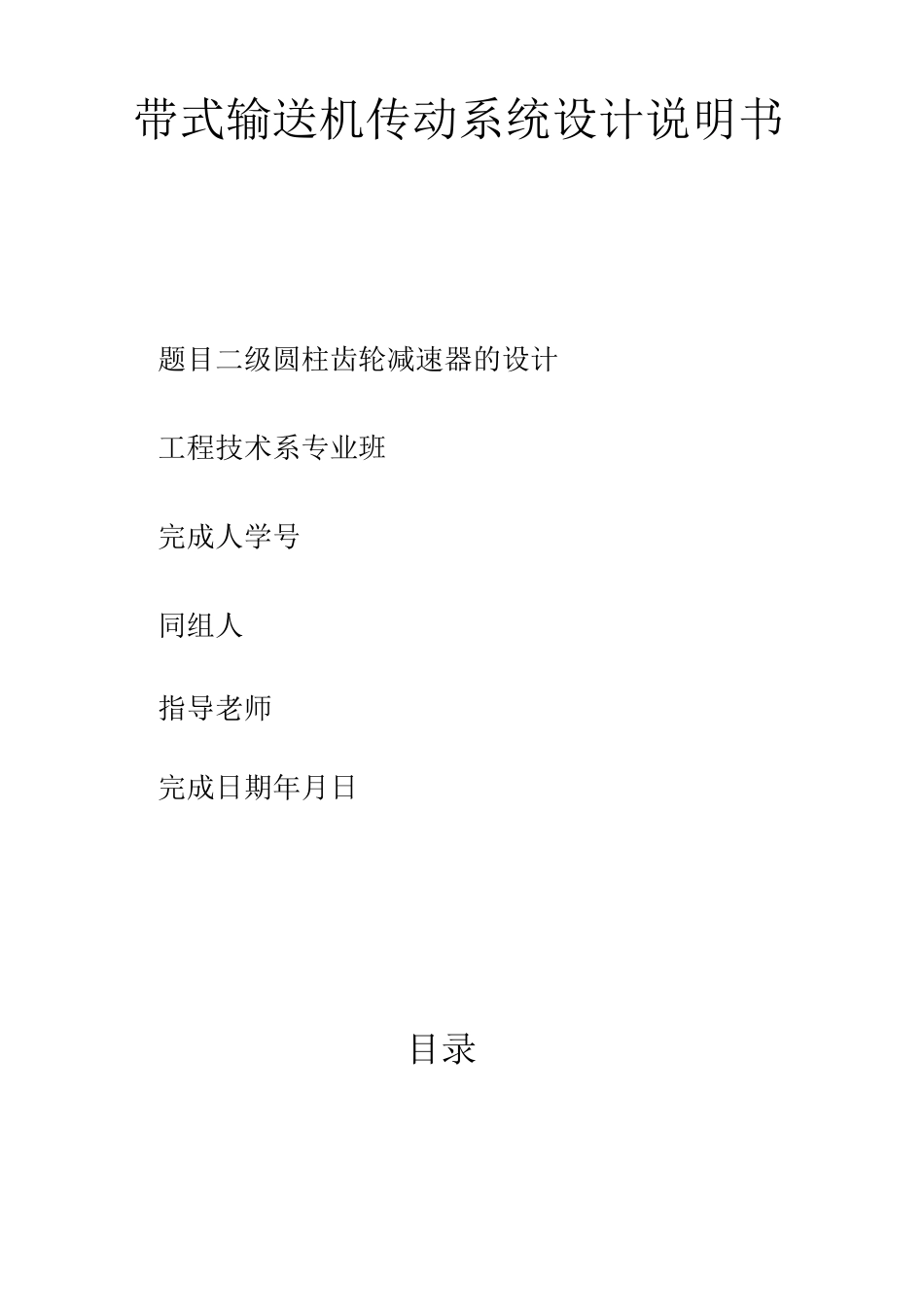

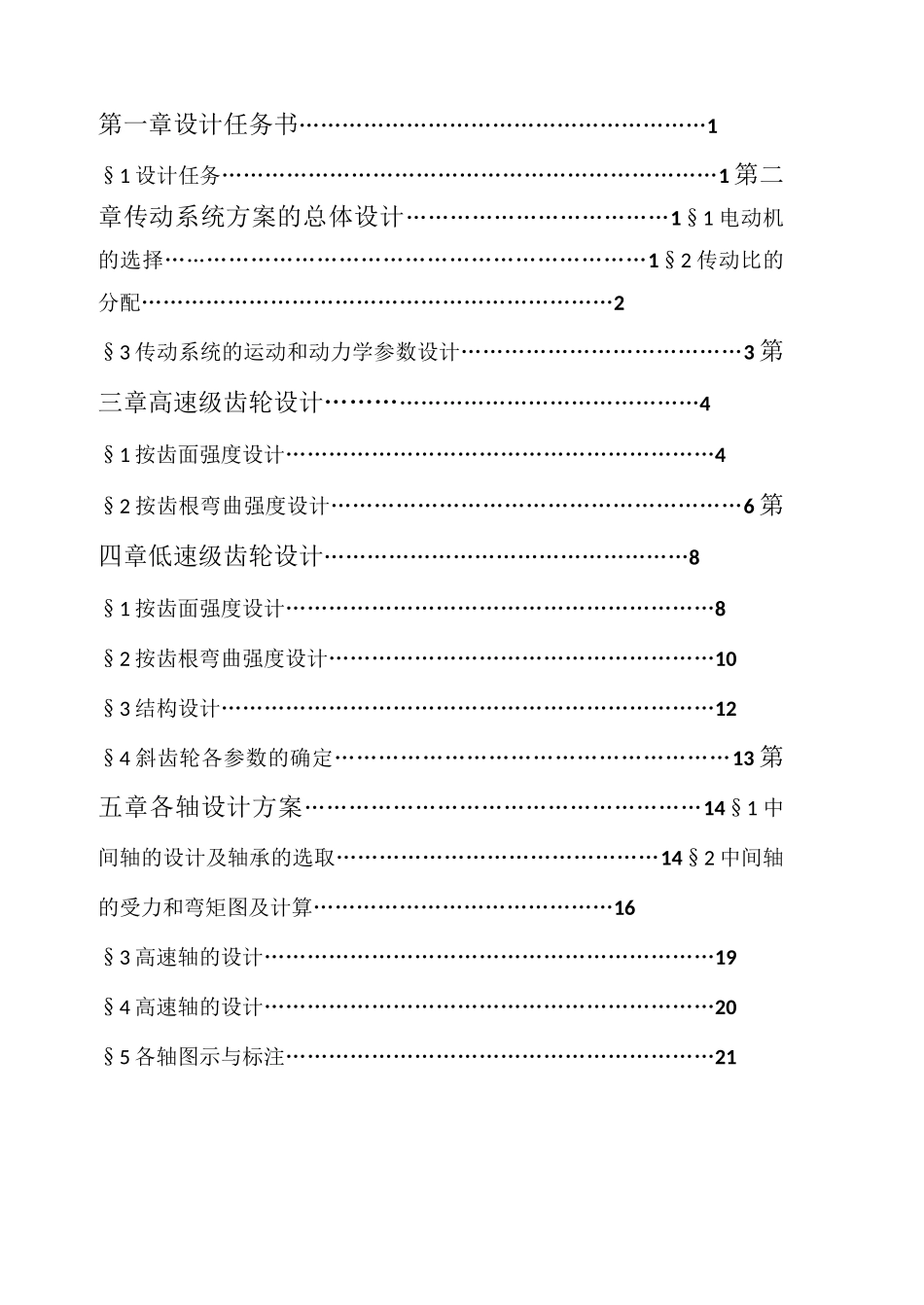

带式输送机传动系统设计说明书题目二级圆柱齿轮减速器的设计工程技术系专业班完成人学号同组人指导老师完成日期年月日目录第一章设计任务书…………………………………………………1§1 设计任务……………………………………………………………1 第二章传动系统方案的总体设计………………………………1§1 电动机的选择…………………………………………………………1§2 传动比的分配…………………………………………………………2§3 传动系统的运动和动力学参数设计…………………………………3 第三章高速级齿轮设计……………………………………………4§1 按齿面强度设计……………………………………………………4§2 按齿根弯曲强度设计…………………………………………………6 第四章低速级齿轮设计……………………………………………8§1 按齿面强度设计……………………………………………………8§2 按齿根弯曲强度设计………………………………………………10§3 结构设计……………………………………………………………12§4 斜齿轮各参数的确定………………………………………………13 第五章各轴设计方案………………………………………………14§1 中间轴的设计及轴承的选取………………………………………14§2 中间轴的受力和弯矩图及计算……………………………………16§3 高速轴的设计………………………………………………………19§4 高速轴的设计………………………………………………………20§5 各轴图示与标注……………………………………………………21计算及说明第一章设计任务书§1 设计任务1、设计带式输送机的传动系统，采用两级圆柱齿轮减速器的齿轮传动。2、原始数据输送带的有效拉力 F=2500N输送带的工作速度 v=ms输送带的滚桶直径 d=300mm3、工作条件两班制工作，空载启动。载荷平稳，常温下连续（单向）运转，工作环境多尘；三相交流电源，电压为 380/220V。第二章传动系统方案的总体设计一、带式输送机传动系统方案如下图所示3X1 1=0——11——111 电动机§1 电动机的选择P=3.25kw1.电动机容量选择根据已知条件由计算得知工作机所需有效功率P=PV=2500X1.3=3.25kww10001000设：n 一对流滚动轴承效率。n=轴轴计算及说明结果n—为齿式联轴器的效率。n=0101n—为 8 级齿轮传动的效率。n=齿齿n——输送机滚筒效率。n=同同估算传动系统的总效率：n=n2xn4xn2xn=0.992x0.994x...
