风电场风机安装风机设备安装施工方案

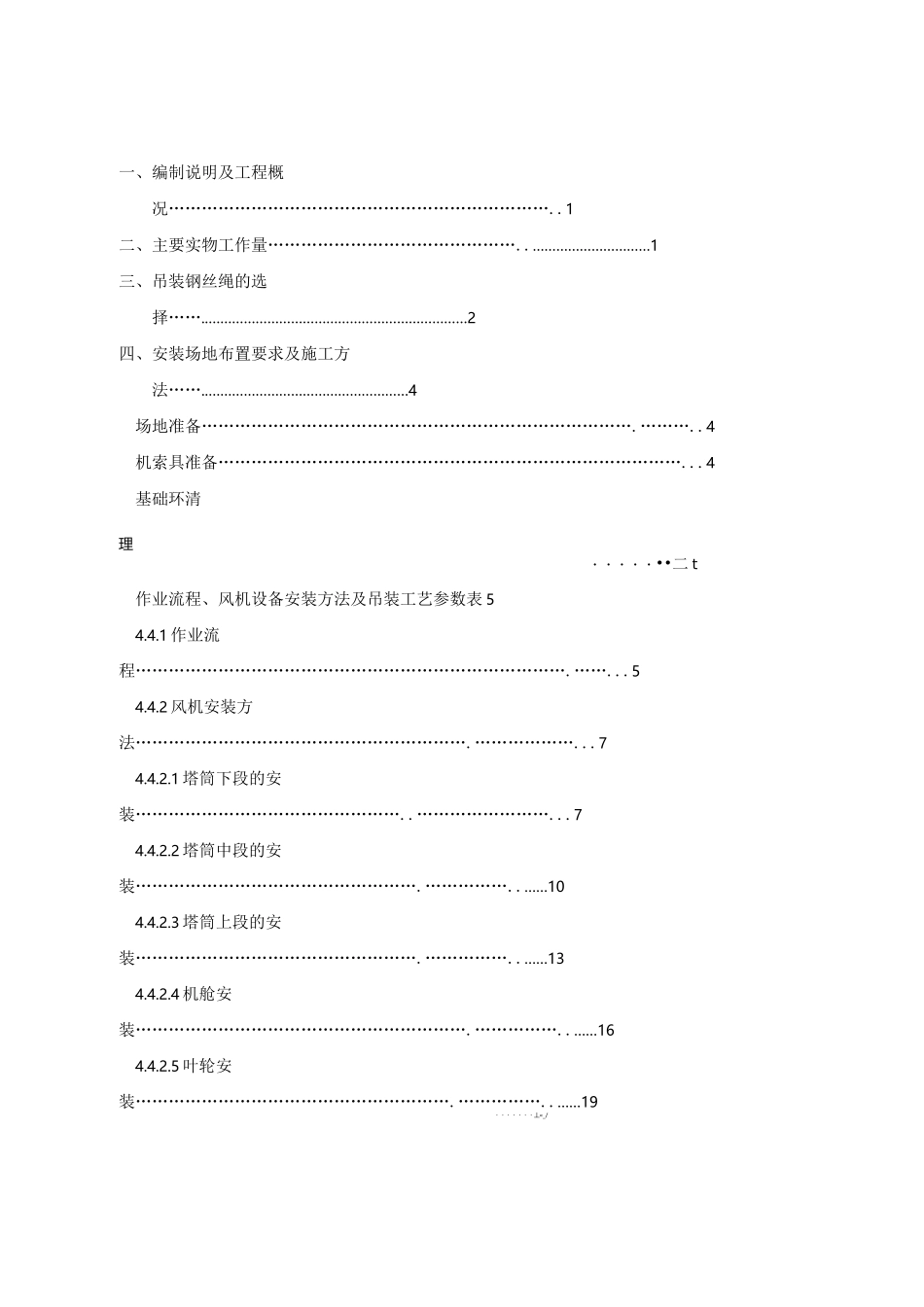

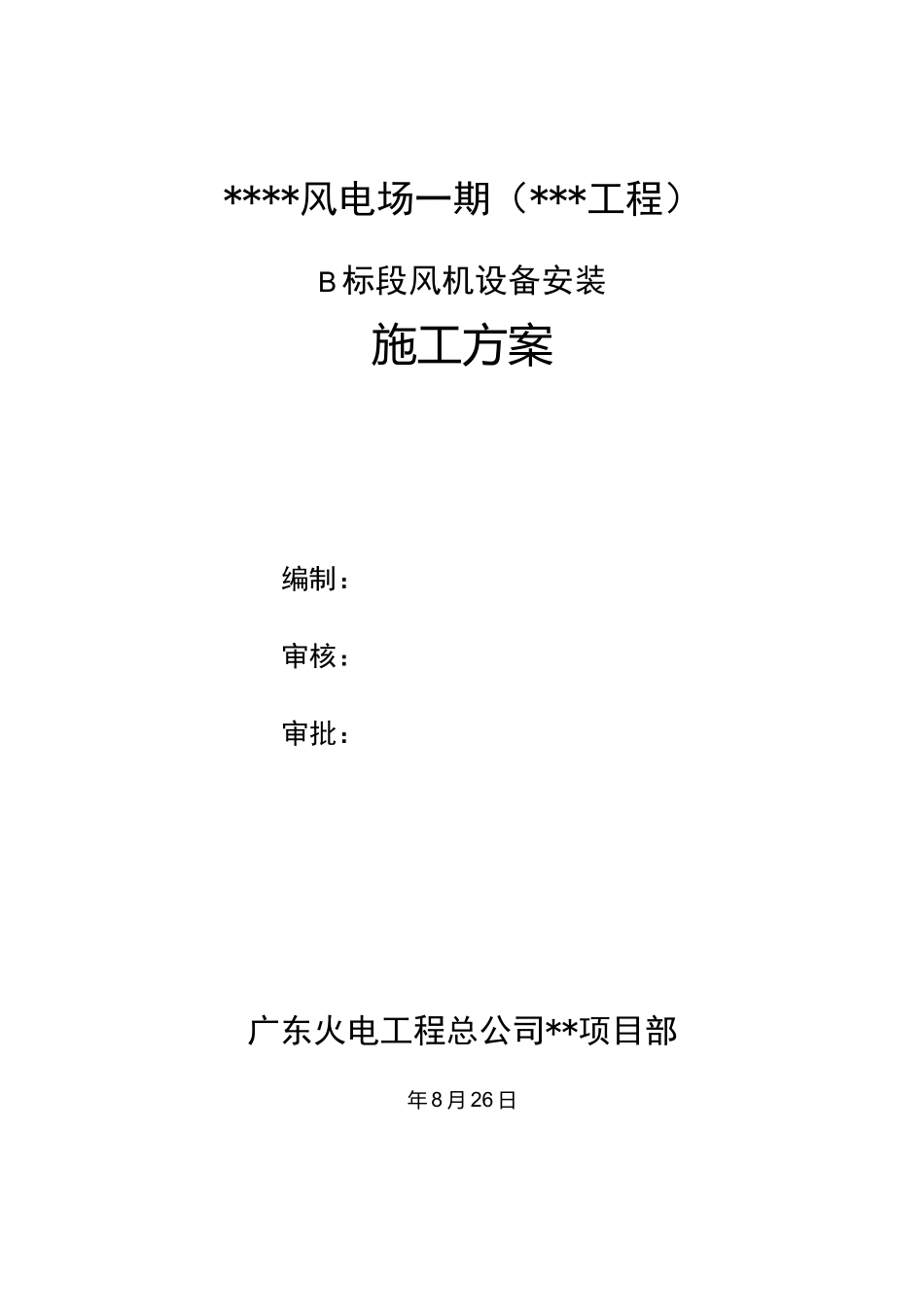

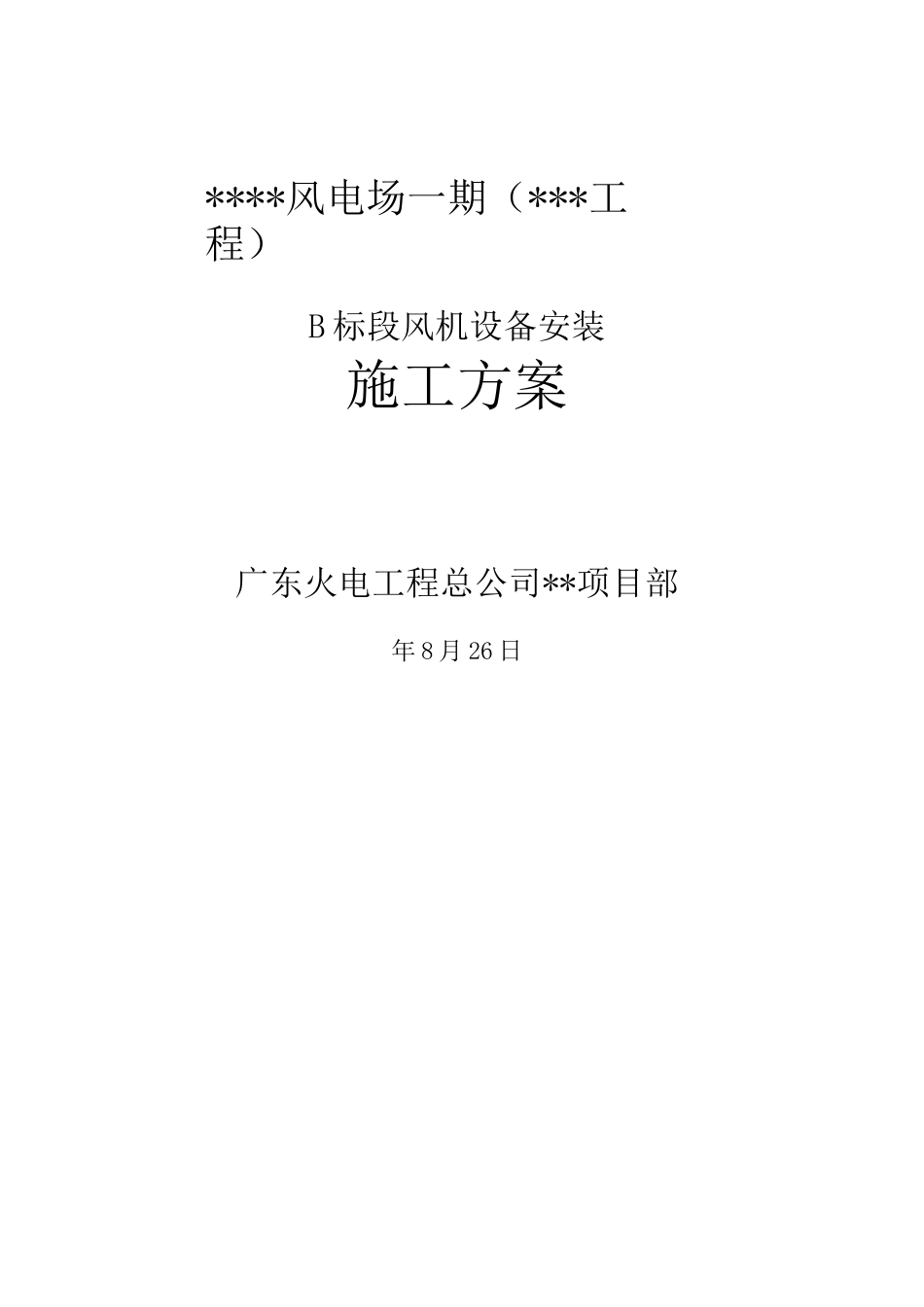

****风电场一期（***工程）B 标段风机设备安装施工方案广东火电工程总公司**项目部年 8 月 26 日****风电场一期（***工程）B 标段风机设备安装施工方案编制：审核：审批：广东火电工程总公司**项目部年 8 月 26 日一、编制说明及工程概况……………………………………………………………..1二、主要实物工作量………………………………………..…………………………1三、吊装钢丝绳的选择……..…………………………………………………………2四、安装场地布置要求及施工方法……..……………………………………………4场地准备…………………………………………………………………….………..4机索具准备…………………………………………………………………………...4基础环清理・・・・・••二 t作业流程、风机设备安装方法及吊装工艺参数表 54.4.1 作业流程…………………………………………………………………….……...54.4.2 风机安装方法…………………………………………………….………………...74.4.2.1 塔筒下段的安装…………………………………………..……………………...74.4.2.2 塔筒中段的安装…………………………………………….……………..……104.4.2.3 塔筒上段的安装…………………………………………….……………..……134.4.2.4 机舱安装…………………………………………………….……………..……164.4.2.5 叶轮安装………………………………………………….……………..……19・・・・・・・丄«_/五、吊装组织体系…………………………………………….………………..…….21六、机索具表…………………………………………….……….……………..……22七、安全技术措施……………………………………...……………………..…26八、风机吊装竖面示意图…………………...………...……………………...…27九、附录……………………………………….……………..……...……………27TC1800S4501 吊车性能表….……27TG1000E100t 吊车性能表..….…2一、编制说明及工程概况****风电场一期(***工程)B 标段共有 35 台 1500KW 风力发电机组需安装。其中单件最高吊装标高设备为机舱，重量 56 吨，就位顶标高约 72 米，需选用大型吊车吊装。本方案中对风机设备吊装选用的主吊吊车为 DemagTC1800S 型 4501 汽车式起重机,溜尾吊车选用 TadanoTG1000E 型 100t 汽车式起重机。为了规范风...
