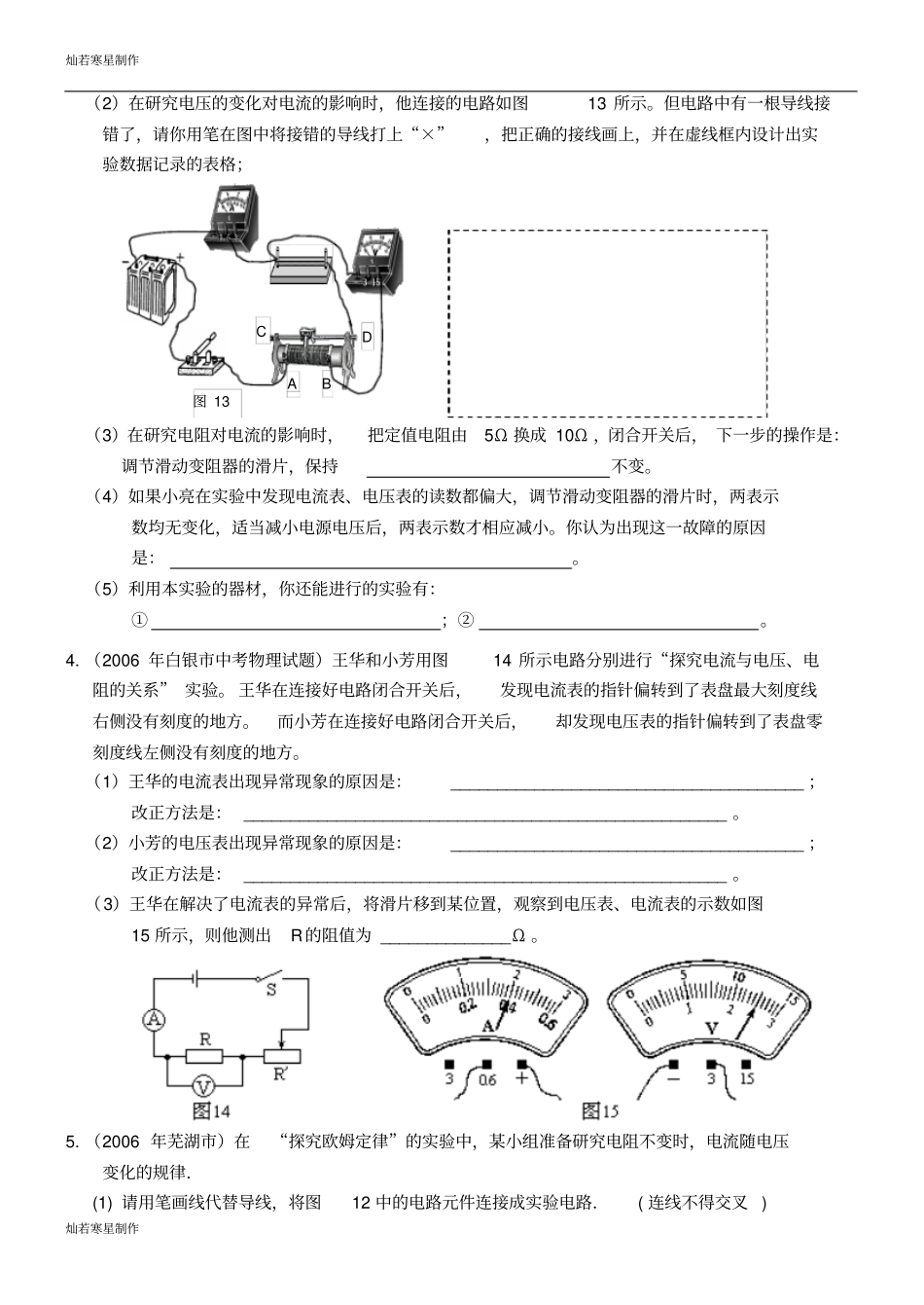

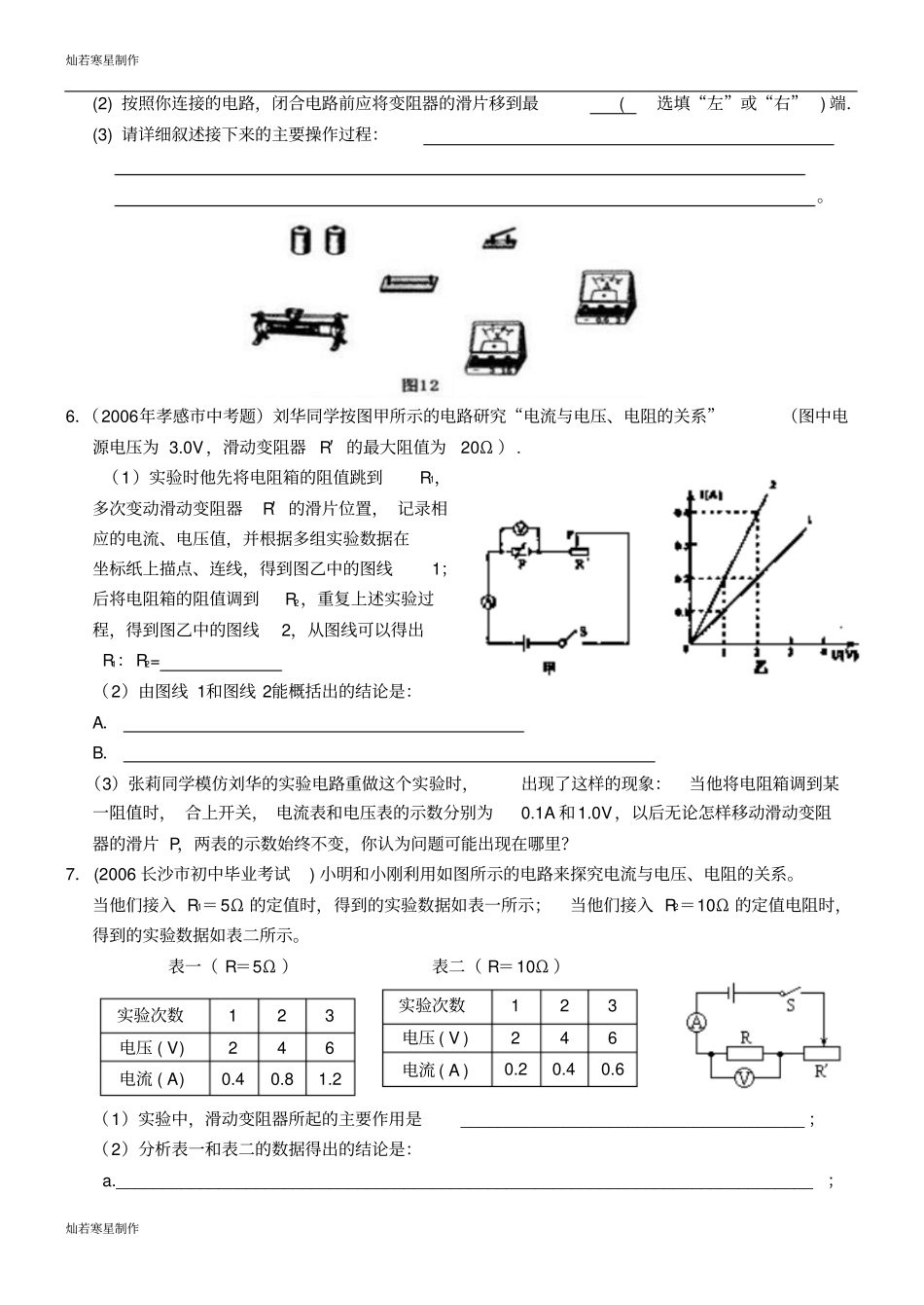

灿若寒星制作灿若寒星制作探究电流与电压、电阻的关系测试题1．（2006年泰州市）为了探究电流与电压的关系，小华设计了图13所示的实验电路图．（1）实验选用的器材如图14所示，其中电源为2节干电池，定值电阻为10Ω ，滑动变阻器标“ 10Ω 2A”字样，则实验时电压表应选用的量程为 V，电流表应选用的量程为 A．（ 2）请根据电路图用笔画线代替导线，将图14中的元件连成电路．要求：滑动变阻器的滑片向左移动时，电流表的示数变大．（3）右表是小华探究电流与电压关系时记录的几组实验数据，通过对表中数据的分析，可得到的初步结是：．实验次数1 2 3 4 5 电压 /V 1.0 1.5 2.0 2.5 2.8 电流 /A 0.10 0.15 0.20 0.25 0.28 2. （2006年大连市） （5分）小刚同学通过实验，探究电流随电阻变化的规律。得到的实验数据如下表。（l ）实验中加在导体两端的电压是_________V。（2）请在坐标系上画出电流随电阻R变化的图像。（3）分析表中的数据或图像，你能得出什么探究结论？3. (2006桂林市中考 ) 小刚在“探究通过导体的电流与电压、电阻的关系”实验中。（1）他应采用的实验方法是；图 14 图 13 A V R RS 灿若寒星制作灿若寒星制作（2）在研究电压的变化对电流的影响时，他连接的电路如图13 所示。但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，把正确的接线画上，并在虚线框内设计出实验数据记录的表格；（3）在研究电阻对电流的影响时，把定值电阻由5Ω 换成 10Ω ，闭合开关后， 下一步的操作是：调节滑动变阻器的滑片，保持不变。（4）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小。你认为出现这一故障的原因是：。（5）利用本实验的器材，你还能进行的实验有：①；②。4. （2006 年白银市中考物理试题）王华和小芳用图14 所示电路分别进行“探究电流与电压、电阻的关系” 实验。 王华在连接好电路闭合开关后，发现电流表的指针偏转到了表盘最大刻度线右侧没有刻度的地方。而小芳在连接好电路闭合开关后，却发现电压表的指针偏转到了表盘零刻度线左侧没有刻度的地方。（1）王华的电流表出现异常现象的原因是：______________________________________ ；改正方法是： ____________________________________________________ 。（2）小芳的电压表出现异常现象的原因是：__________...
