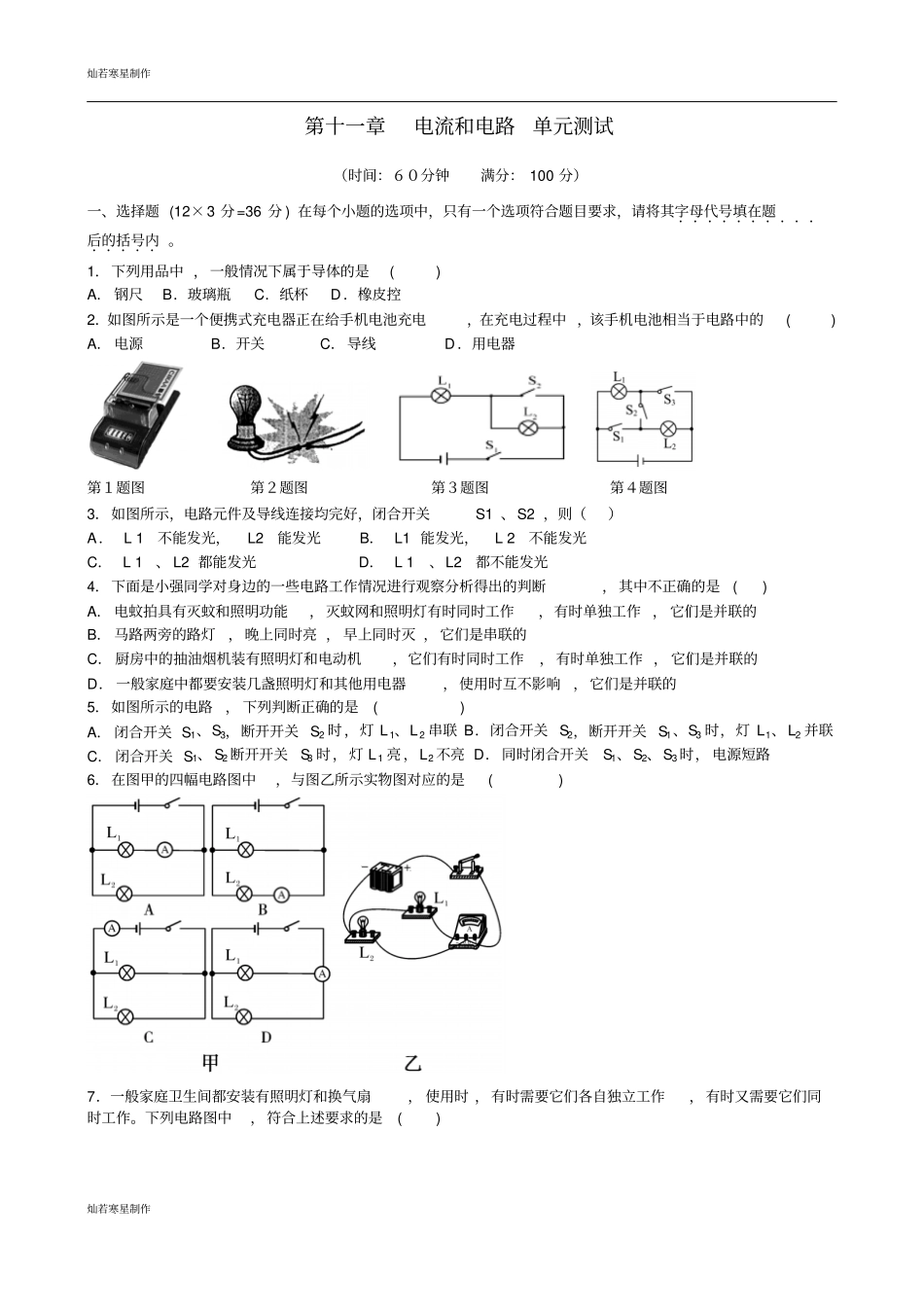

灿若寒星制作灿若寒星制作第十一章电流和电路单元测试（时间：６０分钟满分： 100 分）一、选择题 (12×3 分=36 分 ) 在每个小题的选项中，只有一个选项符合题目要求，请将其字母代号填在题．．．．．．．．．．后的括号内．．．．． 。1．下列用品中 ，一般情况下属于导体的是( ) A． 钢尺B．玻璃瓶C．纸杯D．橡皮控2．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中 ，该手机电池相当于电路中的( ) A． 电源B．开关C．导线D．用电器第１题图第２题图第３题图第４题图3．如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则（）A． L 1 不能发光，L2 能发光B． L1 能发光，L 2 不能发光C． L 1 、 L2 都能发光D． L 1 、L2 都不能发光4．下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是( ) A． 电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作 ， 它们是并联的B． 马路两旁的路灯，晚上同时亮 ， 早上同时灭 ，它们是串联的C． 厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作 ， 它们是并联的D． 一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的5．如图所示的电路， 下列判断正确的是() A． 闭合开关 S1、S3，断开开关 S2 时，灯 L 1、L 2 串联 B．闭合开关 S2，断开开关 S1、S3 时，灯 L1、L2 并联C． 闭合开关 S1、 S2 断开开关S3 时，灯 L 1 亮，L2 不亮 D．同时闭合开关S1、S2、S3 时， 电源短路6．在图甲的四幅电路图中，与图乙所示实物图对应的是() 7．一般家庭卫生间都安装有照明灯和换气扇， 使用时 ，有时需要它们各自独立工作，有时又需要它们同时工作。下列电路图中，符合上述要求的是() 灿若寒星制作灿若寒星制作8．由同种材料制成的两段长度相等，横截面积不同的圆柱形导体，A 比 B 的横截面积大 ，如图所示 ，将它们串联在电路中，通过它们的电流的关系是() A． IA＞ I BB．I A＜I B C．IA＝IBD．无法确定9．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器 R 的金属滑杆P 升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P 随位于 R的 a 端处． L 是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A ．...
