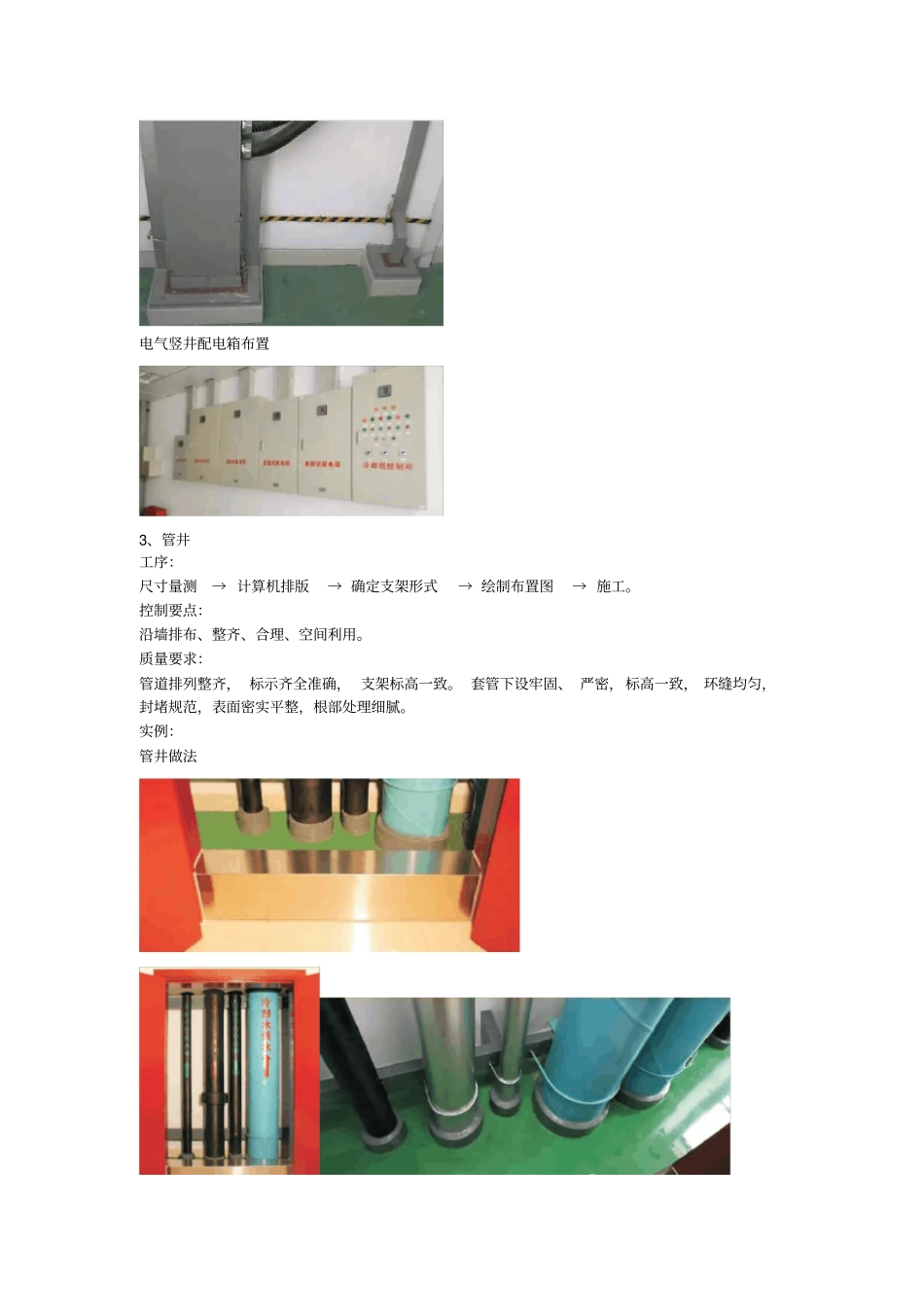

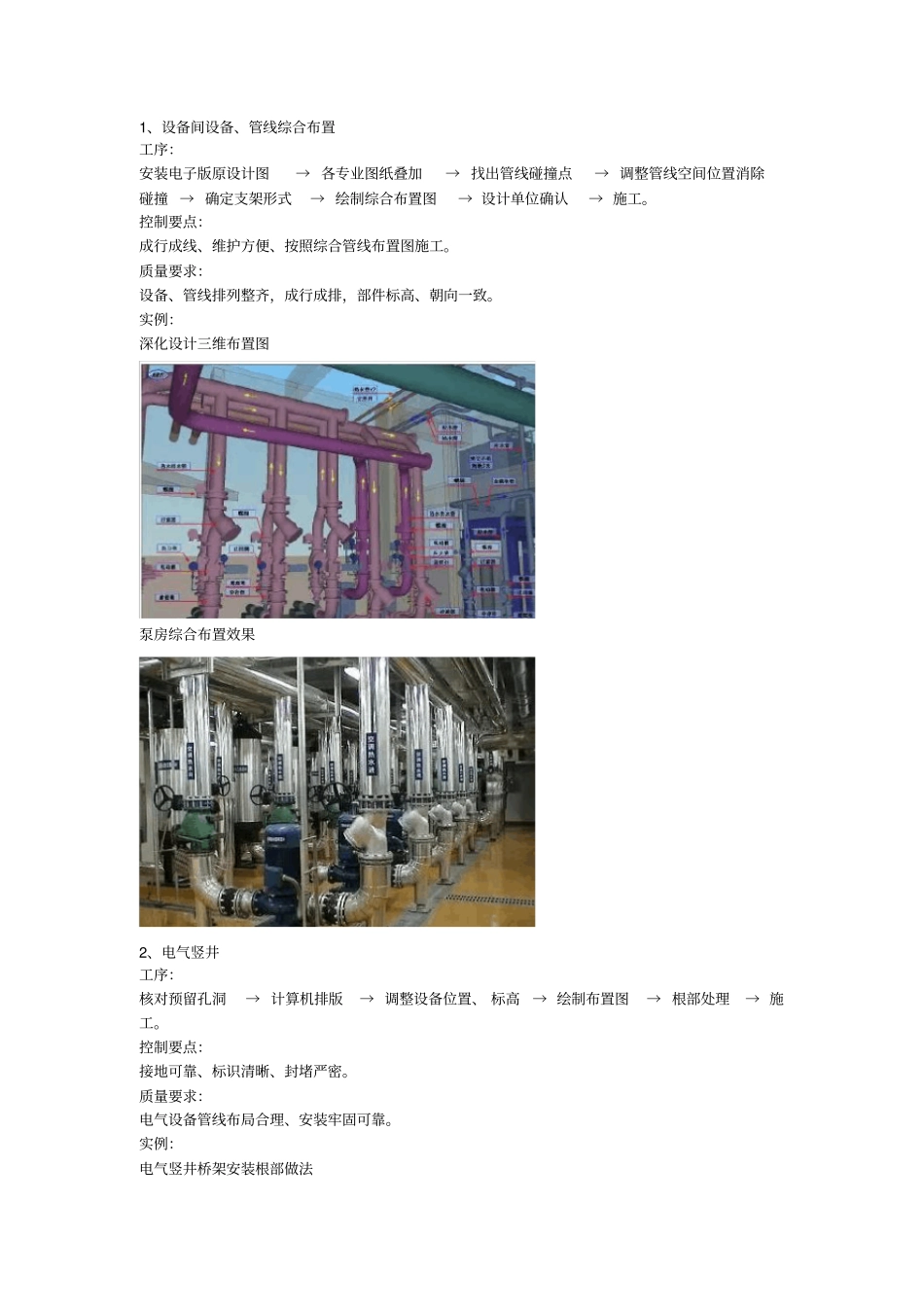

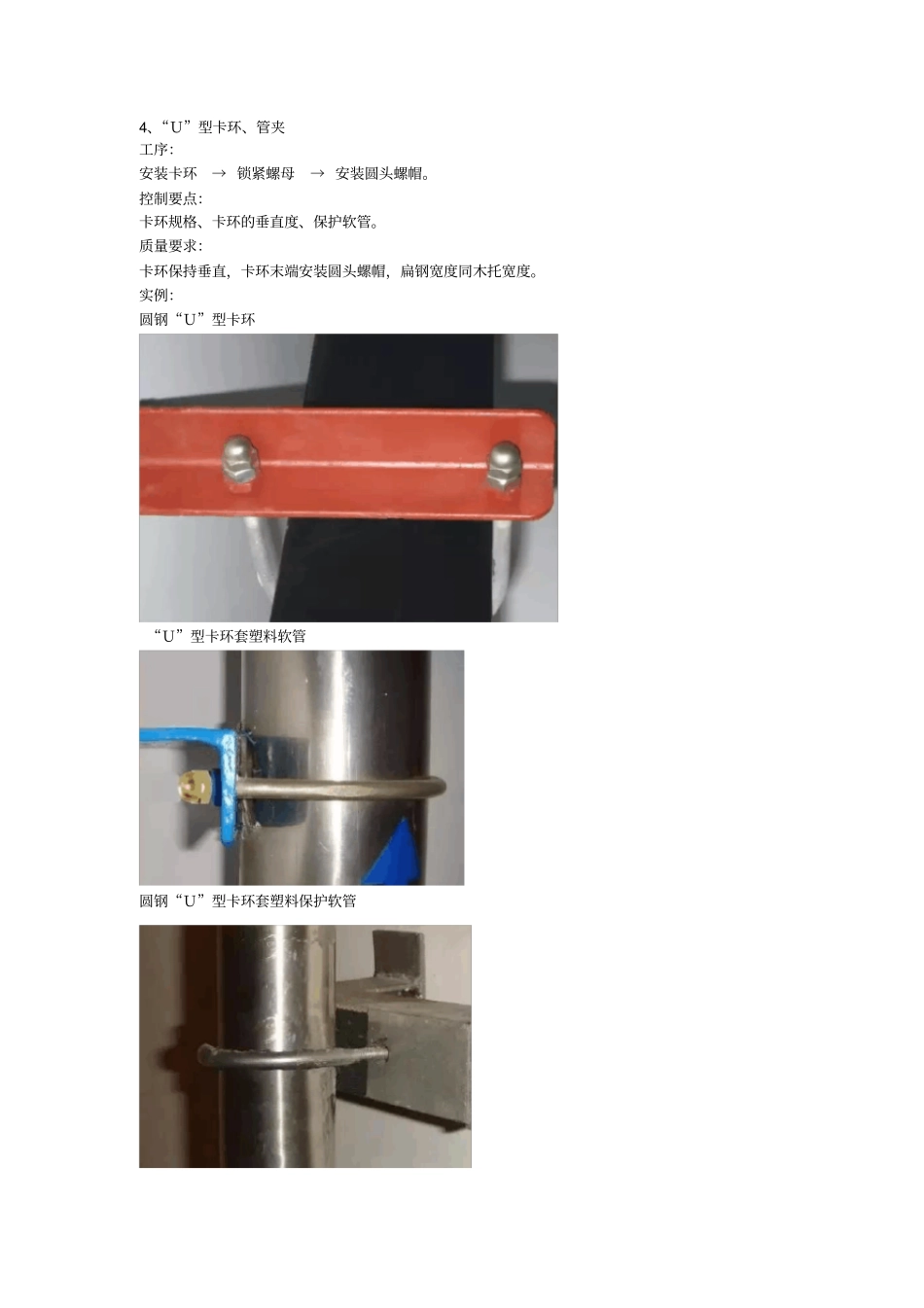

1、设备间设备、管线综合布置工序：安装电子版原设计图→ 各专业图纸叠加→ 找出管线碰撞点→ 调整管线空间位置消除碰撞 → 确定支架形式→ 绘制综合布置图→ 设计单位确认→ 施工。控制要点：成行成线、维护方便、按照综合管线布置图施工。质量要求：设备、管线排列整齐，成行成排，部件标高、朝向一致。实例：深化设计三维布置图泵房综合布置效果2、电气竖井工序：核对预留孔洞→ 计算机排版→ 调整设备位置、 标高→ 绘制布置图→ 根部处理→ 施工。控制要点：接地可靠、标识清晰、封堵严密。质量要求：电气设备管线布局合理、安装牢固可靠。实例：电气竖井桥架安装根部做法电气竖井配电箱布置3、管井工序：尺寸量测→ 计算机排版→ 确定支架形式→ 绘制布置图→ 施工。控制要点：沿墙排布、整齐、合理、空间利用。质量要求：管道排列整齐， 标示齐全准确， 支架标高一致。 套管下设牢固、 严密，标高一致， 环缝均匀，封堵规范，表面密实平整，根部处理细腻。实例：管井做法4、“Ｕ”型卡环、管夹工序：安装卡环→ 锁紧螺母→ 安装圆头螺帽。控制要点：卡环规格、卡环的垂直度、保护软管。质量要求：卡环保持垂直，卡环末端安装圆头螺帽，扁钢宽度同木托宽度。实例：圆钢“Ｕ”型卡环“Ｕ”型卡环套塑料软管圆钢“Ｕ”型卡环套塑料保护软管扁钢“Ｕ”型卡环“Ｕ”型卡环末端5、工厂化C型钢支架工序：管线排布→ 确定支架形式→ 工厂化加工→ 现场安装。控制要点：管线排布、支架荷载计算，支架选型及安装。质量要求：支架安装牢固，成排支架应排列成线、标高一致。实例：C型钢综合支架连接件C型钢轻型综合支架C型钢重型型综合支架6、管道工序：图样设计→ 模板制作或图样制作→ 位置确定及清理→ 喷涂或粘贴。控制要点：标识颜色、大小、位置。质量要求：喷涂或粘贴要牢固、清晰，喷涂无流坠，粘贴无翘边。实例：单根竖向管道标识做法成排竖向管道标识做法成排水平管道标识做法成排竖向管道标识做法7、设备工序：标识图样设计→ 模版或图样制作→ 确定标识部位及表面清理→ 挂贴。控制要点：标识内容、尺寸。质量要求：标识牌挂（贴）牢固、内容完整。实例：设备挂牌标识阀门、部件挂牌标识8、管道弯头保温层保护壳工序：尺寸量测→ 放样 → 加工制作→ 安装。控制要点：虾弯组拼节数、咬口、接缝。质量要求：虾弯过渡平滑、接缝咬口严密无折皱。实例：弯头绝热层不锈钢保护壳二、给排水与采暖工程1、管...
