黄腾C30二级配高性能混凝土配合比设计VIP专享

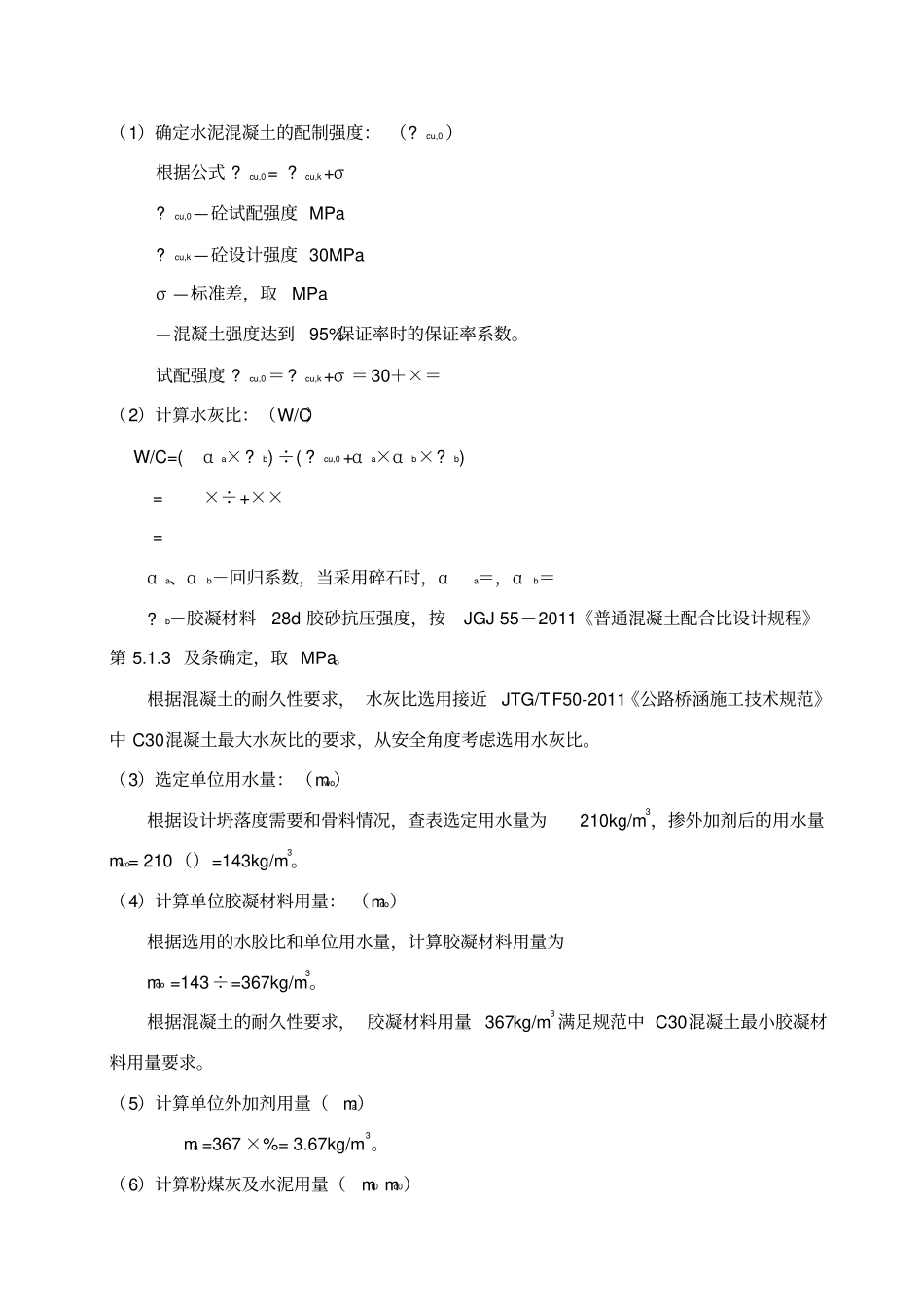

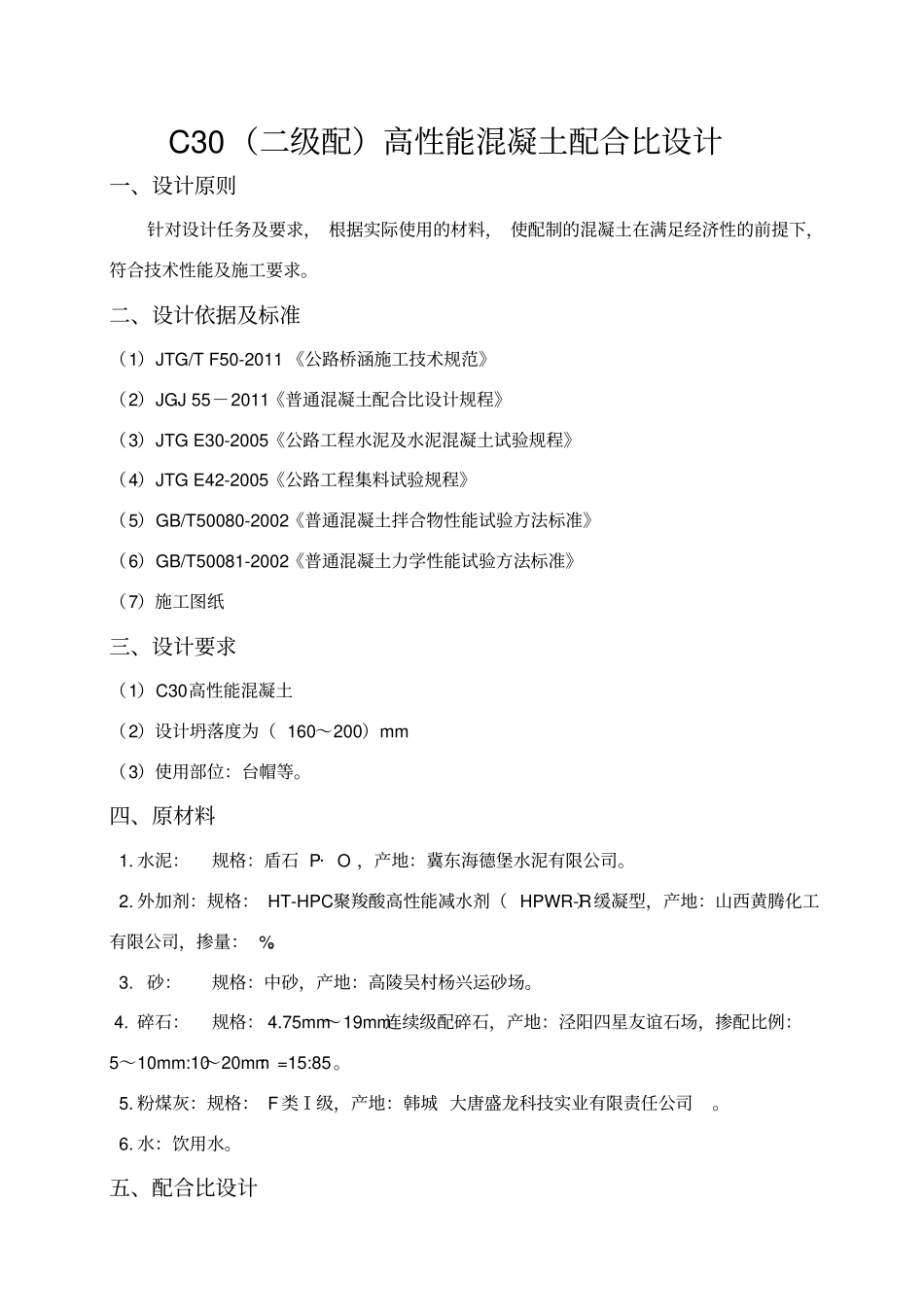

C30（二级配）高性能混凝土配合比设计一、设计原则针对设计任务及要求， 根据实际使用的材料， 使配制的混凝土在满足经济性的前提下，符合技术性能及施工要求。二、设计依据及标准（1）JTG/T F50-2011 《公路桥涵施工技术规范》（2）JGJ 55－2011《普通混凝土配合比设计规程》（3）JTG E30-2005《公路工程水泥及水泥混凝土试验规程》（4）JTG E42-2005《公路工程集料试验规程》（5）GB/T50080-2002《普通混凝土拌合物性能试验方法标准》（6）GB/T50081-2002《普通混凝土力学性能试验方法标准》（7）施工图纸三、设计要求（1）C30高性能混凝土（2）设计坍落度为（ 160～200）mm（3）使用部位：台帽等。四、原材料1. 水泥：规格：盾石 P· O ，产地：冀东海德堡水泥有限公司。2. 外加剂：规格： HT-HPC聚羧酸高性能减水剂（ HPWR-R）缓凝型，产地：山西黄腾化工有限公司，掺量： %。3. 砂：规格：中砂，产地：高陵吴村杨兴运砂场。 4. 碎石：规格： 4.75mm～19mm连续级配碎石，产地：泾阳四星友谊石场，掺配比例：5～10mm:10～20mm：=15:85。5. 粉煤灰：规格： F 类Ⅰ级，产地：韩城 大唐盛龙科技实业有限责任公司。6. 水：饮用水。五、配合比设计（1）确定水泥混凝土的配制强度： （?cu,0 ）根据公式 ?cu,0= ?cu,k+σ?cu,0—砼试配强度 MPa ?cu,k—砼设计强度 30MPaσ —标准差，取 MPa—混凝土强度达到95%保证率时的保证率系数。试配强度 ?cu,0＝?cu,k+σ ＝ 30＋×＝（2）计算水灰比：（W/C） W/C=(αa×?b) ÷( ?cu,0 +αa×αb×?b) =×÷+×× =αa、αb－回归系数，当采用碎石时，αa＝，αb＝?b－胶凝材料28d 胶砂抗压强度，按JGJ 55－2011《普通混凝土配合比设计规程》第 5.1.3 及条确定，取 MPa。根据混凝土的耐久性要求， 水灰比选用接近JTG/T F50-2011《公路桥涵施工技术规范》中 C30混凝土最大水灰比的要求，从安全角度考虑选用水灰比。（3）选定单位用水量：（mwo）根据设计坍落度需要和骨料情况，查表选定用水量为210kg/m3，掺外加剂后的用水量mwo= 210（）=143kg/m3。（4）计算单位胶凝材料用量： （mco）根据选用的水胶比和单位用水量，计算胶凝材料用量为mco =143÷=367kg/m3。根据混凝土的耐久性要求， 胶凝材料用量 367kg/m3 满足规范中 C30混凝土最小胶凝材料用量要求。（5）计算单位外加剂用量（ma）ma =367 ×%= 3.67kg/m3。（6）计算粉煤灰及水泥用量（mf0 m...
