058室外工程做法

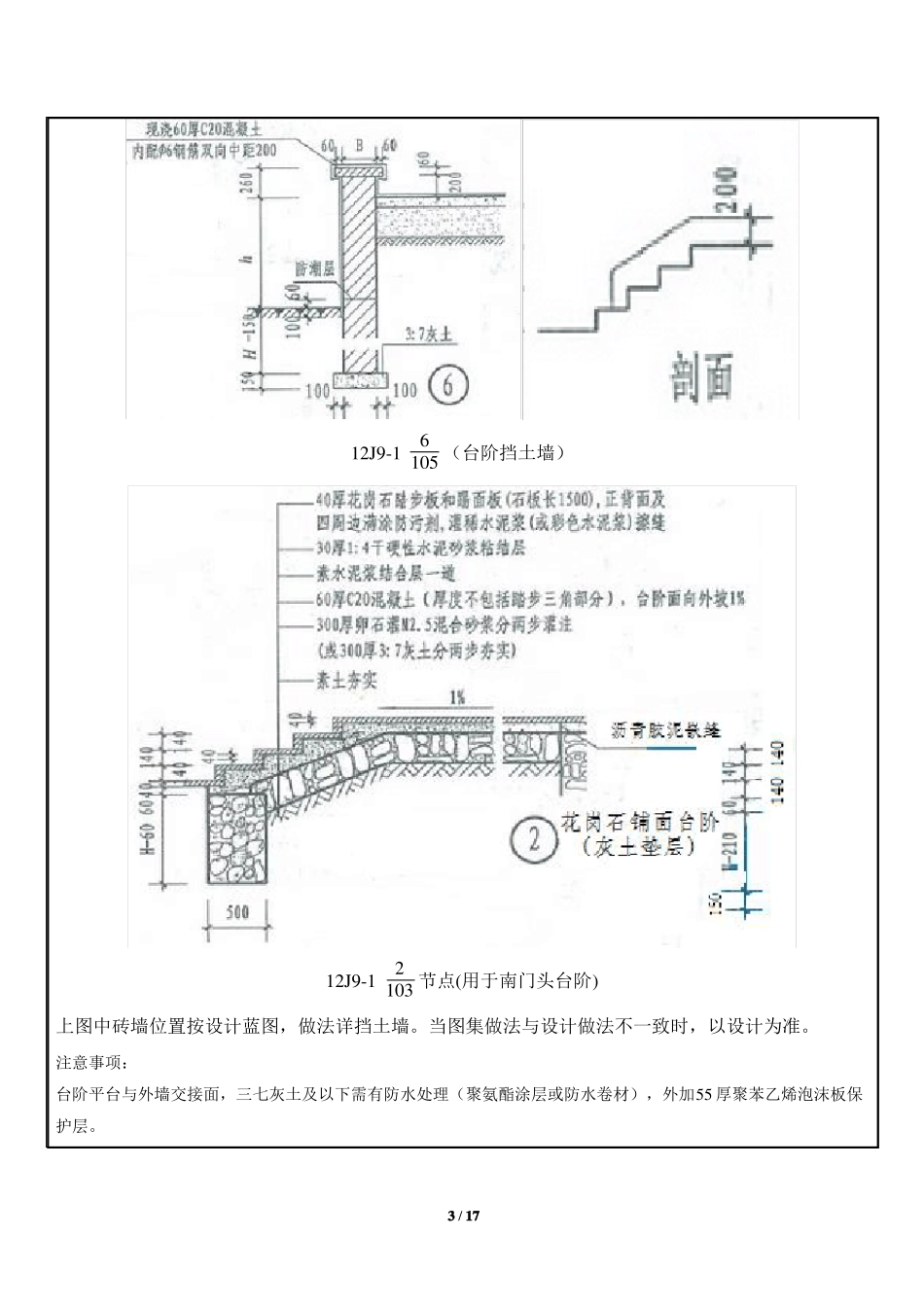

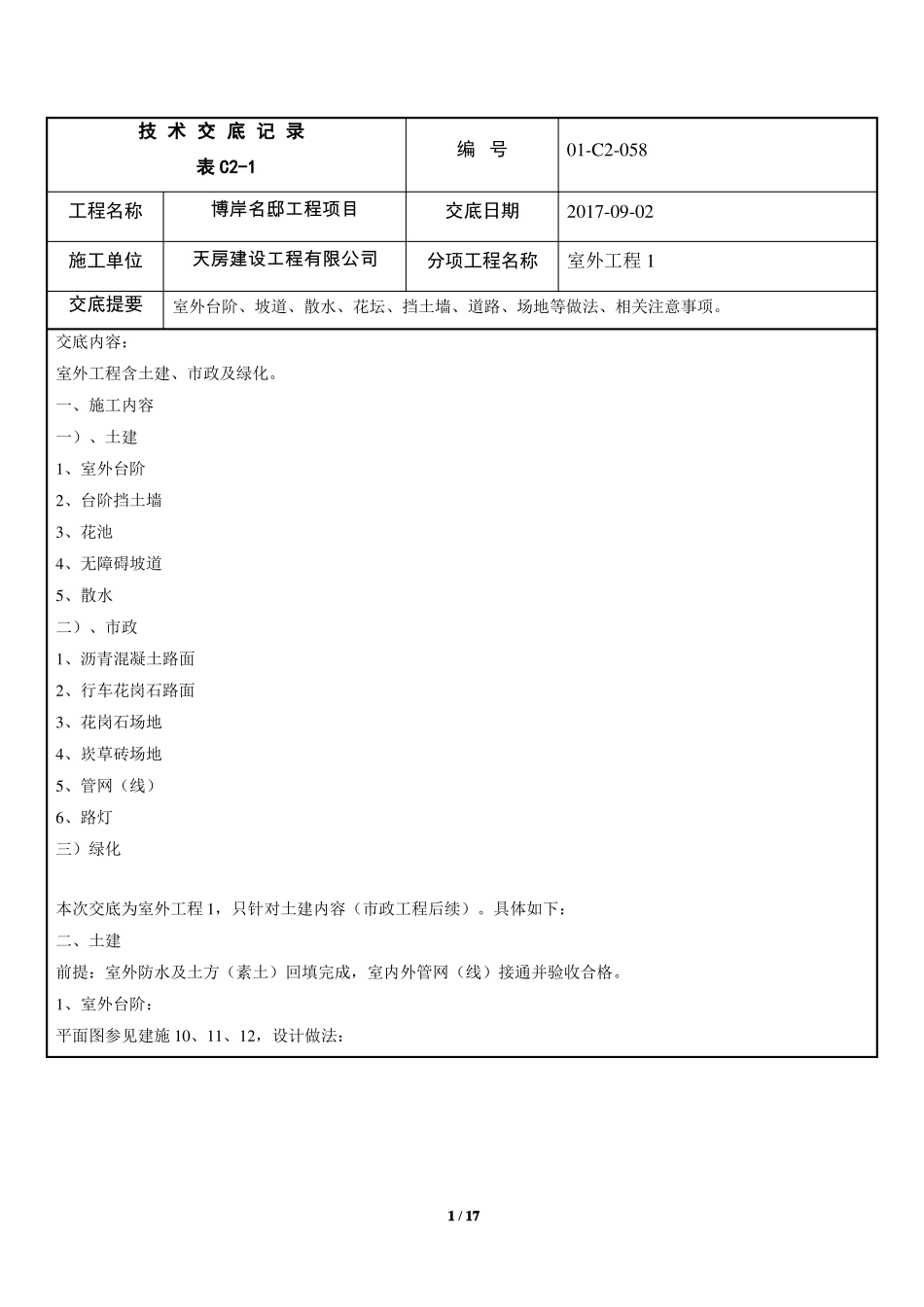

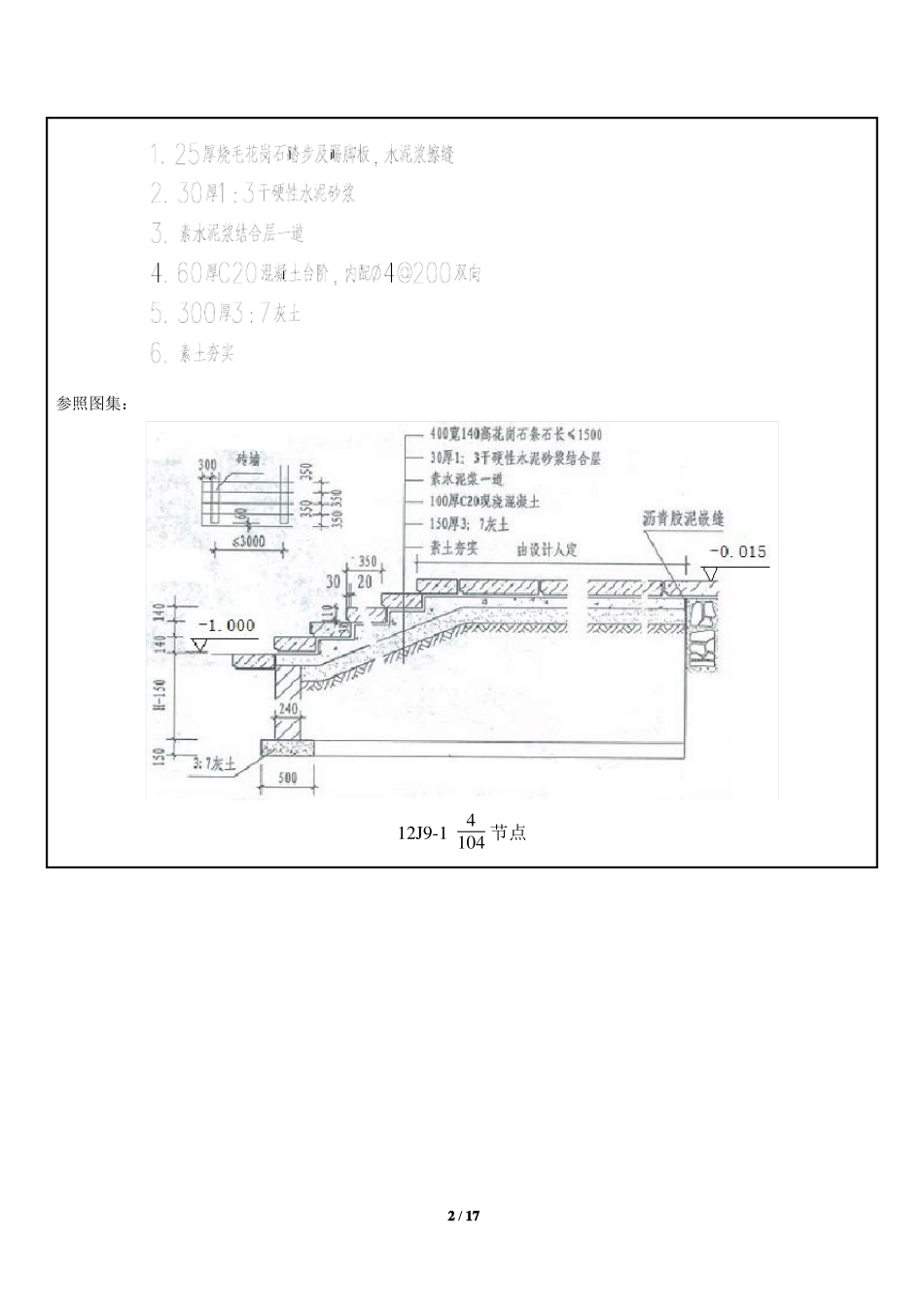

技 术 交 底 记 录表 C2-1工程名称施工单位交底提要交底内容：室外工程含土建、市政及绿化。一、施工内容一）、土建1、室外台阶2、台阶挡土墙3、花池4、无障碍坡道5、散水二）、市政1、沥青混凝土路面2、行车花岗石路面3、花岗石场地4、崁草砖场地5、管网（线）6、路灯三）绿化编 号交底日期分项工程名称01-C2-0582017-09-02室外工程 1博岸名邸工程项目天房建设工程有限公司室外台阶、坡道、散水、花坛、挡土墙、道路、场地等做法、相关注意事项。本次交底为室外工程 1，只针对土建内容（市政工程后续）。具体如下：二、土建前提：室外防水及土方（素土）回填完成，室内外管网（线）接通并验收合格。1、室外台阶：平面图参见建施 10、11、12，设计做法：1 / 17参照图集：412J9-1 104 节点2 / 17612J9-1 105 （台阶挡土墙）212J9-1 103 节点(用于南门头台阶)上图中砖墙位置按设计蓝图，做法详挡土墙。当图集做法与设计做法不一致时，以设计为准。注意事项：台阶平台与外墙交接面，三七灰土及以下需有防水处理（聚氨酯涂层或防水卷材），外加55 厚聚苯乙烯泡沫板保护层。3 / 172、南台阶挡土墙挡土墙位置及尺寸详平面图，做法如下：挡土墙的宽度 B，本工程按平面图，高度 h，按室外地坪成活标高-1.000 米处算起。3、花池花池平面位置及尺寸详平面图，做法如下。3.1 平面定位原则3.2 花池的剖面构造4 / 17a.排水管做法b.花池挡土墙的节点图5 / 174、无障碍坡道4.1 本工程无障碍坡道较多，各坡道类型归纳如下：4.1.1 转角形坡道：1 单元南面6 / 174.1.2 折返形坡道：1 单元西面7 / 176、7 单元南面6、7 单元北面（西与之成对称关系）8 / 17消防控制室、公用卫生间东面11 单元南面9 / 1711 单元东面4.2 选用图集 12J12。归类如下：4.2.1 平面参考图集：51 12J12，本图集适用于转角形坡道。○1610 / 1742 12J12本图集适用于折返形形坡道○164.2.2 栏杆扶手参考图集51 12J12○2211 / 1762 12J12○2312 / 174.2.3 坡道挡土墙做法：4.2.4 坡道面层做法：1 设计做法如下：○13 / 172 参考图集做法如下：○14 / 173 图集做法为参考，当图集做法与设计做法不符时，以设计做法为准。○5、散水5.1 散水的平面分布范围参见建施 10~12，宽度结构外墙皮外 800mm。设计做法如下：5.2 本工程散水范围内的地坪标高（含覆土）-1.000 米，散水形式为暗散水，覆土为种植土。分为以下六个区...
