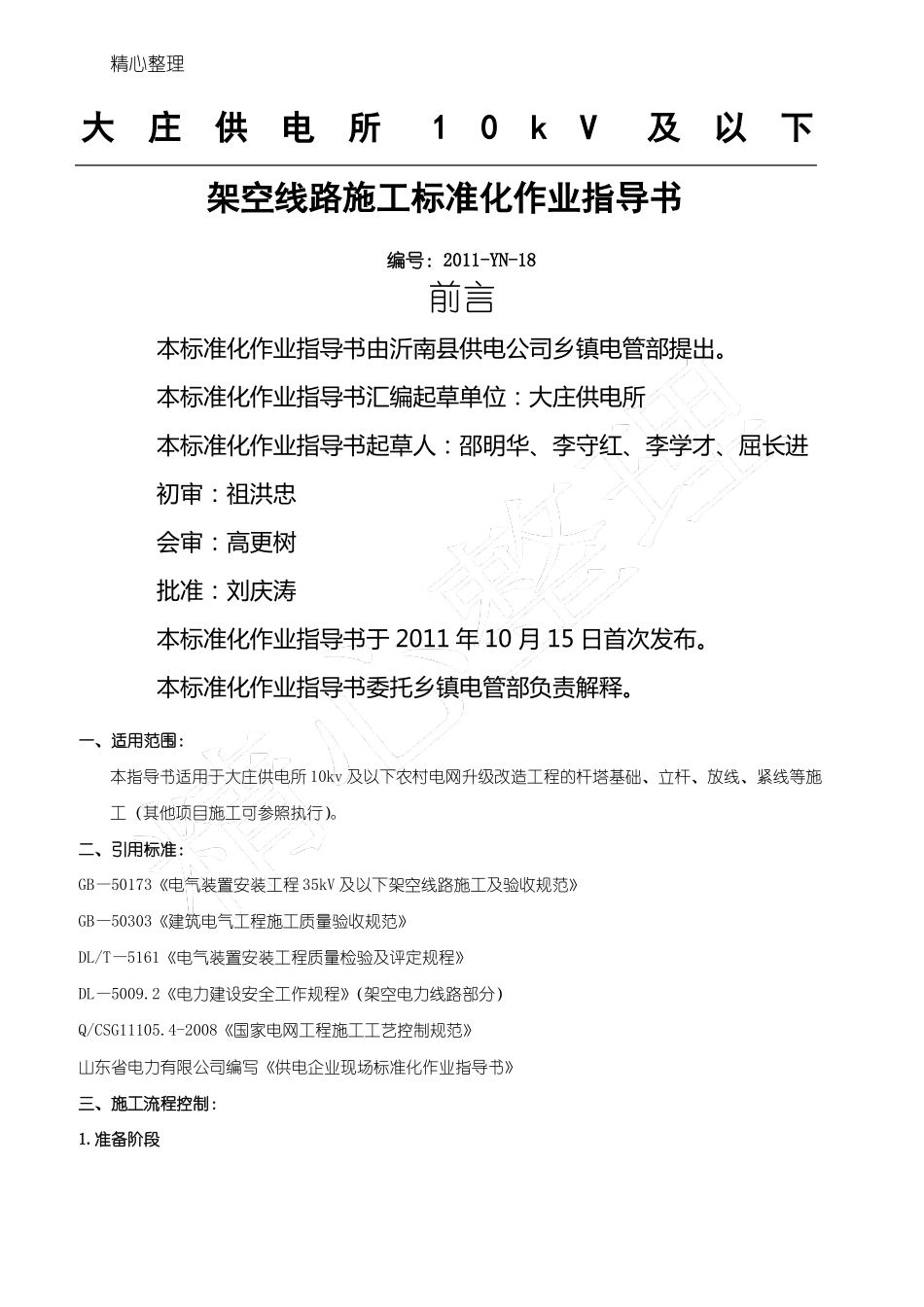

精心整理大庄供电所10kV及以下架空线路施工标准化作业指导书编号:2011-YN-18前言本标准化作业指导书由沂南县供电公司乡镇电管部提出。本标准化作业指导书汇编起草单位:大庄供电所本标准化作业指导书起草人:邵明华、李守红、李学才、屈长进初审:祖洪忠会审:高更树批准:刘庆涛本标准化作业指导书于 2011 年 10 月 15 日首次发布。本标准化作业指导书委托乡镇电管部负责解释。一、适用范围:本指导书适用于大庄供电所 10kv 及以下农村电网升级改造工程的杆塔基础、立杆、放线、紧线等施工(其他项目施工可参照执行)。二、引用标准:GB—50173《电气装置安装工程 35kV 及以下架空线路施工及验收规范》GB—50303《建筑电气工程施工质量验收规范》DL/T—5161《电气装置安装工程质量检验及评定规程》DL—5009.2《电力建设安全工作规程》(架空电力线路部分)Q/CSG11105.4-2008《国家电网工程施工工艺控制规范》山东省电力有限公司编写《供电企业现场标准化作业指导书》三、施工流程控制:1.准备阶段精心整理1.1 工作任务施工单位施工任务工作日期1.2 施工作业现场简图:沂南县大庄供电所施工队负责人邵明华10kv 及以下农村电网升级改造工程2011 年 10 月 15 日 2012 年 2 月 12 日1.3 施工准备序号项目作业内容(1)根据现场调查及图纸会审的结果,选择施工方案编写施工作业指导书和施工“四措”,并及时到运行单位进行安全技术交底,交底内容具体,有针对性,并形成书面记录。(2)选择合理的立杆方案。主要根据线路特点沿线地形的情况、杆型、施工习惯及现有工器具装备情况进行全面分析,编出合理的施工方法、质量标准和安全技术措施。(3)架线段内各障碍物清理完毕,满足架线施工要求。(4)架线段内各跨越点已办好有关跨越手续,跨越设施安装完毕并经验收合格。(5)按确定的牵引段准备相庆的导线放线滑车。(1)施工负责人、技术负责人、质检员、安全员、线路杆上安装施工的作业人员组织到位,特种作业人员必须持证上岗。(2)提出合理的劳动组织计划,明确各类施工方法所需的技工以及各个岗位人员的职责和注意事项。(1)进行各种组立杆施工方案的受力计算,并在此基础上选出各种既轻便合用又有足够安全系数的施工工具。(2)按照施工作业指导书要求,准备起重机、吊装机具、焊接工具、扳手等工具。(3)材料到位满足施工质量、数量要求。混凝土电杆及构件必须符合国家标准。钢板圈焊口处内壁的混凝土端面与焊口处...
