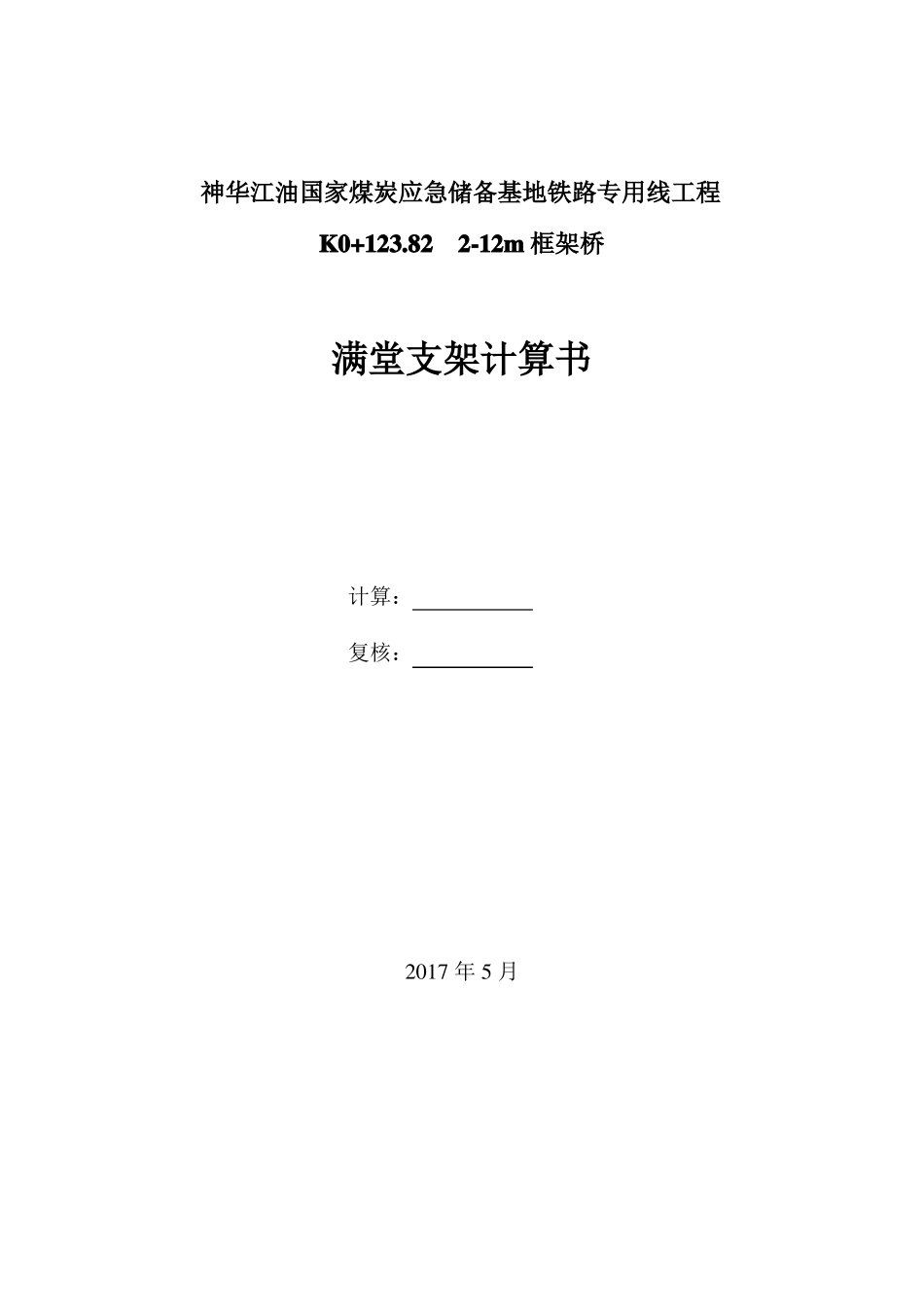

神华江油国家煤炭应急储备基地铁路专用线工程K0+123.822-12m 框架桥满堂支架计算书计算:复核:2017 年 5 月目录1. 工程概况 ...........................................................................................................12. 计算依据 ...........................................................................................................23. 计算参数及荷载 ...............................................................................................24. 底模与分配梁计算 ...........................................................................................34.1 底模计算(15MM 厚竹胶板) ...................................................................34.2 横向分配梁计算..........................................................................................44.3 纵向分配梁计算..........................................................................................54.4 支架立杆计算.............................................................................................65 结论 ...................................................................................................................6满堂支架计算书1.工程概况该框架桥净高 6.4m,净宽 2×12.0m。框架顶板厚 1.3m,倒角处加厚到 2.0m,边墙及底板厚 1.4m。满堂支架采用 φ48×3.0mm 扣件式钢管脚手架,支架按照设计图中纵桥向及横桥向间距布置,设置横撑及斜撑,支架上设置纵横向分配梁。立杆沿框构纵向间距为 0.6m,其上布置纵向方木(12cm×12cm),再在纵向方木上布置横向方木(10cm×10cm)作为底模分配梁,底模采用 15mm 厚竹胶板。满堂支架断面布置中,立杆横向间距:等厚度顶板段为 0.6m,倒角处加密到 0.3m。满堂支架布置见下图。满堂支架布置图(mm)1满堂支架计算书2.计算依据[1]项目部提供的框架桥设计图[2] 《钢结构设计规范》(GB50017-2003)[3] 《竹编胶合板》(GB/T 13123-2003)[4] 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)[5] 《铁路混凝土梁支架法现浇施工技术规程》(TB10110-2011)[6] 《建筑结构静力计算手册》3.计算参数及荷载3.1 计算参数(1)竹胶板竹胶板厚度 15mm;弹性模量 E=7000 N/mm2;容许弯...
