1架空线路及杆上设备安装

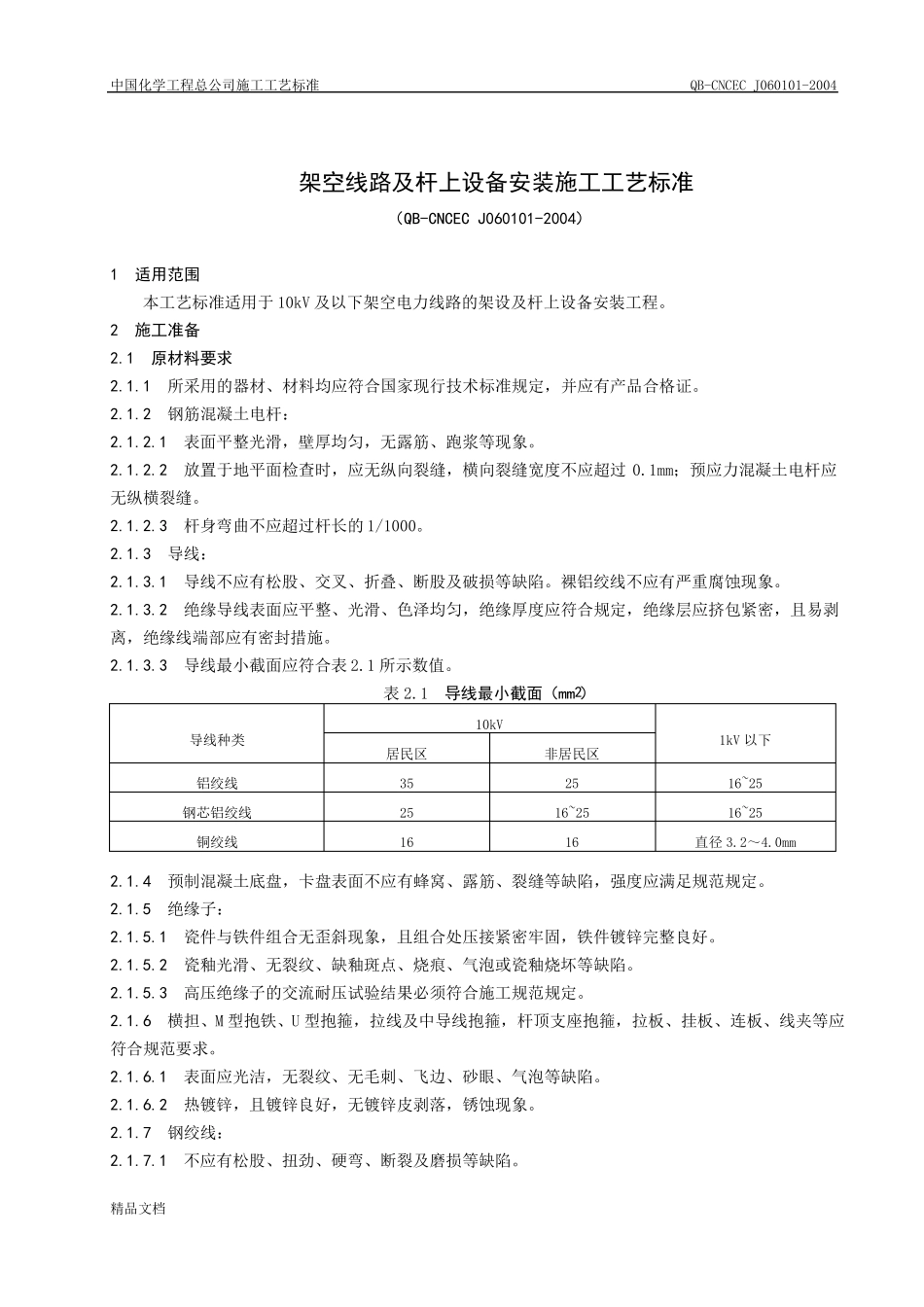

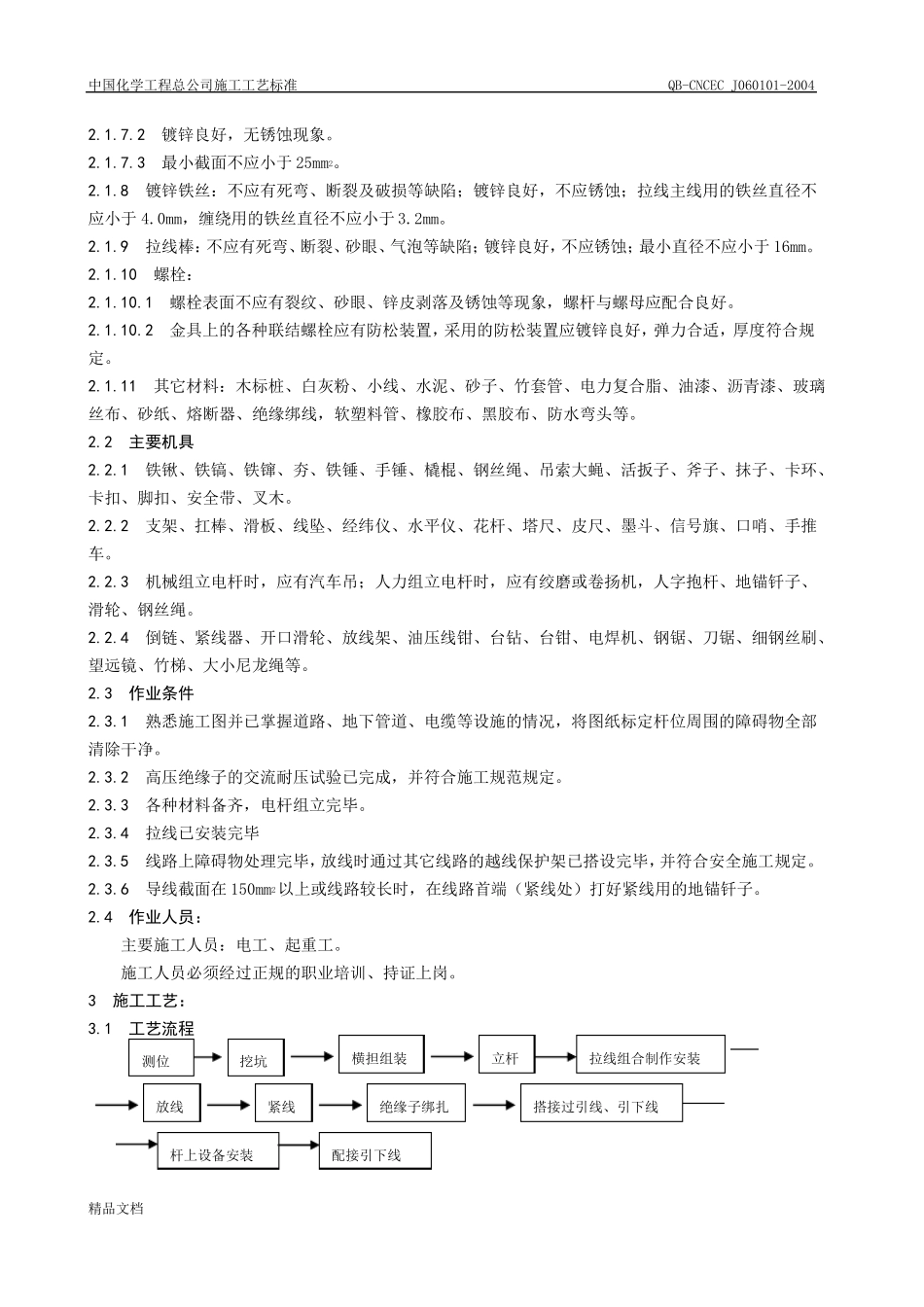

中国化学工程总公司施工工艺标准 QB-CNCEC J060101-2004架空线路及杆上设备安装施工工艺标准（QB-CNCEC J060101-2004）1适用范围本工艺标准适用于 10kV 及以下架空电力线路的架设及杆上设备安装工程。2施工准备2.1原材料要求2.1.1所采用的器材、材料均应符合国家现行技术标准规定，并应有产品合格证。2.1.2钢筋混凝土电杆：2.1.2.1表面平整光滑，壁厚均匀，无露筋、跑浆等现象。2.1.2.2放置于地平面检查时，应无纵向裂缝，横向裂缝宽度不应超过 0.1mm；预应力混凝土电杆应无纵横裂缝。2.1.2.3杆身弯曲不应超过杆长的 1/1000。2.1.3导线：2.1.3.1导线不应有松股、交叉、折叠、断股及破损等缺陷。裸铝绞线不应有严重腐蚀现象。2.1.3.2绝缘导线表面应平整、光滑、色泽均匀，绝缘厚度应符合规定，绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。2.1.3.3导线最小截面应符合表 2.1 所示数值。表 2.1导线最小截面（mm ）10kV导线种类铝绞线钢芯铝绞线铜绞线居民区352516非居民区2516~25161kV 以下16~2516~25直径 3.2～4.0mm22.1.4预制混凝土底盘，卡盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足规范规定。2.1.5绝缘子：2.1.5.1瓷件与铁件组合无歪斜现象，且组合处压接紧密牢固，铁件镀锌完整良好。2.1.5.2瓷釉光滑、无裂纹、缺釉斑点、烧痕、气泡或瓷釉烧坏等缺陷。2.1.5.3高压绝缘子的交流耐压试验结果必须符合施工规范规定。2.1.6横担、M 型抱铁、U 型抱箍，拉线及中导线抱箍，杆顶支座抱箍，拉板、挂板、连板、线夹等应符合规范要求。2.1.6.1表面应光洁，无裂纹、无毛刺、飞边、砂眼、气泡等缺陷。2.1.6.2热镀锌，且镀锌良好，无镀锌皮剥落，锈蚀现象。2.1.7钢绞线：2.1.7.1不应有松股、扭劲、硬弯、断裂及磨损等缺陷。精品文档中国化学工程总公司施工工艺标准 QB-CNCEC J060101-20042.1.7.2镀锌良好，无锈蚀现象。2.1.7.3最小截面不应小于 25mm 。2.1.8镀锌铁丝：不应有死弯、断裂及破损等缺陷；镀锌良好，不应锈蚀；拉线主线用的铁丝直径不应小于 4.0mm，缠绕用的铁丝直径不应小于 3.2mm。2.1.9拉线棒：不应有死弯、断裂、砂眼、气泡等缺陷；镀锌良好，不应锈蚀；最小直径不应小于 16mm。2.1.10螺栓：2.1.10.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。2.1.10.2金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好，弹力合适，厚度符合规定。2.1.11其它材料：木标桩、白灰...
