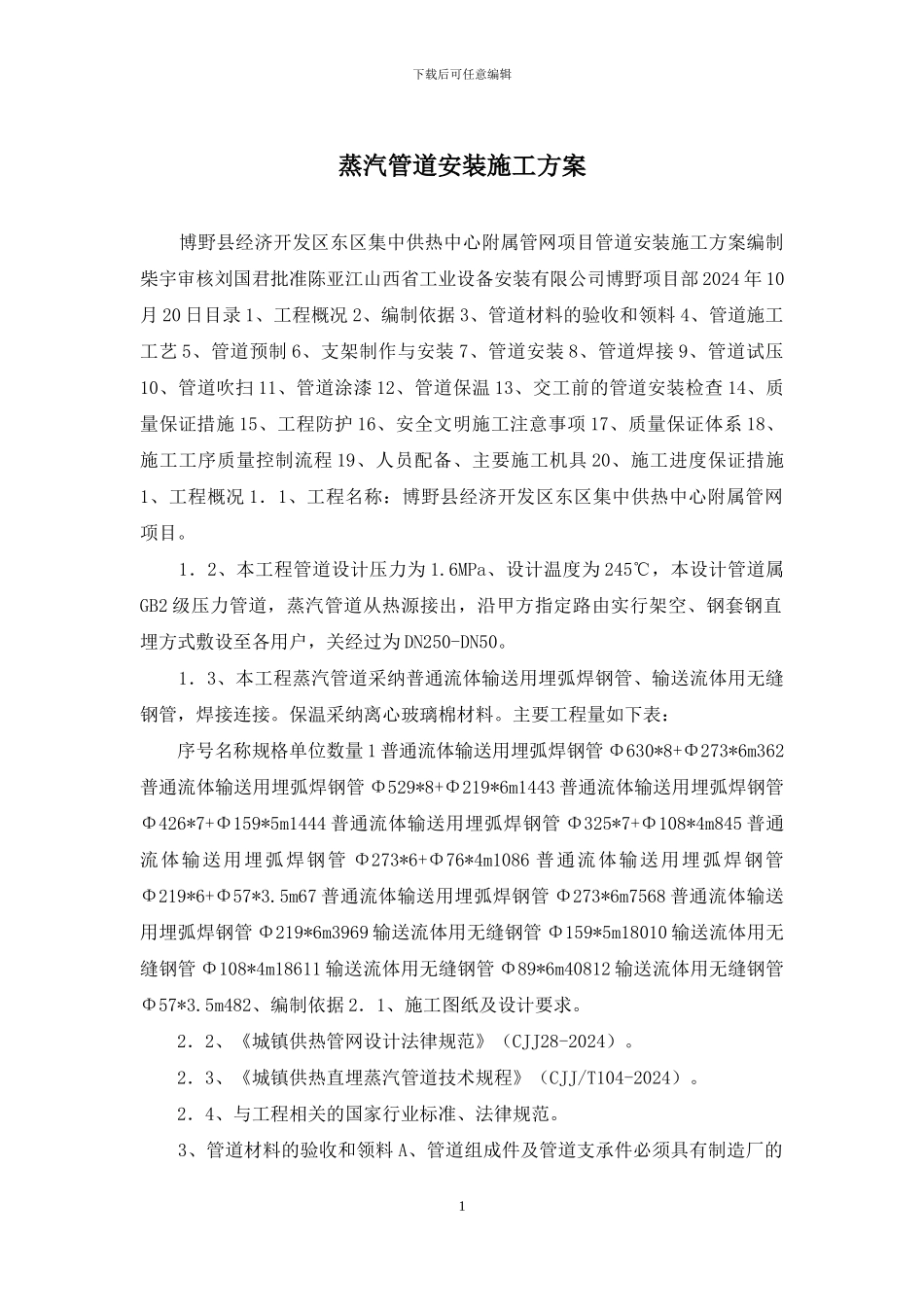

下载后可任意编辑蒸汽管道安装施工方案 博野县经济开发区东区集中供热中心附属管网项目管道安装施工方案编制柴宇审核刘国君批准陈亚江山西省工业设备安装有限公司博野项目部 2024 年 10月 20 日目录 1、工程概况 2、编制依据 3、管道材料的验收和领料 4、管道施工工艺 5、管道预制 6、支架制作与安装 7、管道安装 8、管道焊接 9、管道试压10、管道吹扫 11、管道涂漆 12、管道保温 13、交工前的管道安装检查 14、质量保证措施 15、工程防护 16、安全文明施工注意事项 17、质量保证体系 18、施工工序质量控制流程 19、人员配备、主要施工机具 20、施工进度保证措施1、工程概况 1．1、工程名称：博野县经济开发区东区集中供热中心附属管网项目。 1．2、本工程管道设计压力为 1.6MPa、设计温度为 245℃，本设计管道属GB2 级压力管道，蒸汽管道从热源接出，沿甲方指定路由实行架空、钢套钢直埋方式敷设至各用户，关经过为 DN250-DN50。 1．3、本工程蒸汽管道采纳普通流体输送用埋弧焊钢管、输送流体用无缝钢管，焊接连接。保温采纳离心玻璃棉材料。主要工程量如下表： 序号名称规格单位数量 1 普通流体输送用埋弧焊钢管 Φ630*8+Φ273*6m362普通流体输送用埋弧焊钢管 Φ529*8+Φ219*6m1443 普通流体输送用埋弧焊钢管Φ426*7+Φ159*5m1444 普通流体输送用埋弧焊钢管 Φ325*7+Φ108*4m845 普通流体输送用埋弧焊钢管 Φ273*6+Φ76*4m1086 普通流体输送用埋弧焊钢管Φ219*6+Φ57*3.5m67 普通流体输送用埋弧焊钢管 Φ273*6m7568 普通流体输送用埋弧焊钢管 Φ219*6m3969 输送流体用无缝钢管 Φ159*5m18010 输送流体用无缝钢管 Φ108*4m18611 输送流体用无缝钢管 Φ89*6m40812 输送流体用无缝钢管Φ57*3.5m482、编制依据 2．1、施工图纸及设计要求。 2．2、《城镇供热管网设计法律规范》（CJJ28-2024）。 2．3、《城镇供热直埋蒸汽管道技术规程》（CJJ/T104-2024）。 2．4、与工程相关的国家行业标准、法律规范。 3、管道材料的验收和领料 A、管道组成件及管道支承件必须具有制造厂的1下载后可任意编辑质量证明书，其质量不得低于国家现行标准的规定。 B、管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并按国家现行标准进行外观检验，不合格者不得使用。 C、管道组成件及管道支承件在施工过程中应妥善保管，不得混淆或损坏。 D、阀门的壳体试验压力不得小于公称压力...
