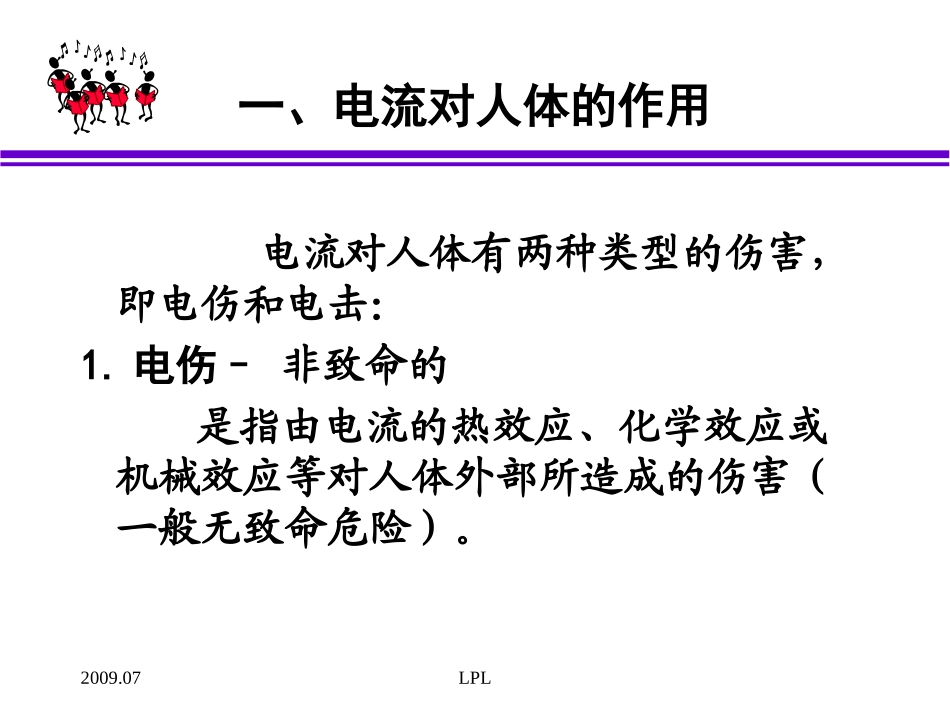

2009.07LPL安全用电2009.07LPL第一节电对人体的作用一、电流对人体的作用二、高压电场对人体的影响三、高频电磁场对人体的危害四、雷电对人的危害2009.07LPL一、电流对人体的作用电流对人体有两种类型的伤害，即电伤和电击：1.电伤–非致命的是指由电流的热效应、化学效应或机械效应等对人体外部所造成的伤害（一般无致命危险）。2009.07LPL电伤的主要现象有：（1）电烧伤（电流灼伤和电弧烧伤）（2）电烙印（3）皮肤金属化（4）机械性损伤（5）电光眼2009.07LPL2009.07LPL2009.07LPL2009.07LPL2009.07LPL2.电击—电流通过人体内部器官、破坏人的心脏、肺部以及神经系统，直至危及人的生命。电击是最危险的触电伤害，多数触电死亡事故是由电击造成的。2009.07LPL电击致命原因①心室颤动数秒～数分钟（６～８分钟）→死亡②窒息窒息→缺氧或中枢神经反射→室颤.特点:致命时间较长。10～20分钟。③电休克（昏迷）由于中枢神经反射造成体内功能障碍，昏迷时间长后的死亡。2009.07LPL•心室颤动电流：与人体体重、触电时间、触电能量有关其中，t=8.3*10-3~5S变换上式得触电能量公式：I2t=0.0315~0.0342当I2t小于上述数值时，发生心室颤动的几率小于0.5%)()185~116(mAtI2009.07LPL二、影响触电危险程度的因素1）电流强度名称定义成年男性成年女性感知电流有感觉的最小电流，如轻微针刺，发麻。工频1.10.7直流5.23.5反应电流引起以外的不由自动反应的最小电流略大于感知电流略大于感知电流摆脱电流能够自主地摆脱电源的最小电流工频1610直流7651室颤电流引起心室颤动概率大于5%的极限电流工频30直流1300（0.3s）50（3s）电流大小与伤害程度2009.07LPL电流mA通过时间人体生理反应0-0.5连续通电没有感觉0.5-5连续通电有感觉、痛感，可摆脱5-30数分钟内痉挛，不能摆脱，呼吸困难，血压上升，可忍受的极限30-50数秒至数分钟心跳不规则、昏迷、强烈痉挛，心室颤动50-数百短于心率强烈冲击但无心室颤动长于心率昏迷、心室颤动，接触部分有电流通过的痕迹超过数百短于心率心室颤动、昏迷，有痕迹长于心率心脏停止跳动，昏迷，可能致命工频电流对人体的影响2009.07LPL2）电流持续时间t↑→吸收电能↑→伤害↑t↑→电流重合心脏易损（激）期，危险↑t↑→人体电阻↓→人体电流↑→伤害↑t↑→中枢神经反射↑→危险↑2009.07LPL3）电流途径•不同途径，危险性不同，但没有不危险的途径。•最危险的是：左手到前胸。•判断危险性，既要看电流值，又要看途径。2009.07LPL电流通过人体的途径通过心脏电流的百分数（%）从一只手到另一只手3.3从左手到脚6.4从右手到脚3.7从一只脚到另一只脚0.4电流途径与通过心脏的百分数2009.07LPL4）人体电阻•人体电阻分表面电阻和体积电阻，其中，体积电阻对电击的影响较大。•变化范围干燥的情况下，人体电阻：40~100kΩ；潮湿的情况下，人体电阻：1000Ω。皮肤完成遭到破坏，人体电阻：600~800Ω.•影响因素–电气参数：U（接触电压）↑→RP↓，I↑→RP↓，f↑→RP↓；–皮肤表面状态：潮湿、导电污物、伤痕、破损；多汗，带有导电性粉尘–皮肤表面接触状态：接触压力、面积。2009.07LPL•从触电保护观点考虑，一般认为人体电阻为1000～2000欧姆（不计皮肤角质层电阻）•不同条件下人体电阻接触电压V人体电阻Ω皮肤干燥皮肤潮湿皮肤湿润皮肤浸入水中1025501002507000500040003000150035002500200015001000120010008757706506005004403753252009.07LPL频率/Hz10255060801001202005001000死亡率（%）21709591423431221411各种频率下人的死亡率5）电流种类（频率）试验表明：一般地，直流电的危害性较交流电小;50～60Hz交流电流对人体伤害最严重;人体可以耐受较大的高频电流、雷电冲击电流。2009.07LPL6）人体状况•因人而异，性别、年龄、健康情况、健壮程度、心理、精神状况。2009.07LPL二、高压电场对人体的影响•人处在高压静电场中，可能通过人体释放电荷形成静电感应电流。•人体对静电感应电流的反映更加灵敏。•我国规定静电感应标准不超过10kv/m。•措施：降低人体高度范围内的电场强度。如：提高线路或电气设备的安装高度；尽量不要在电气设备上方设置软...
