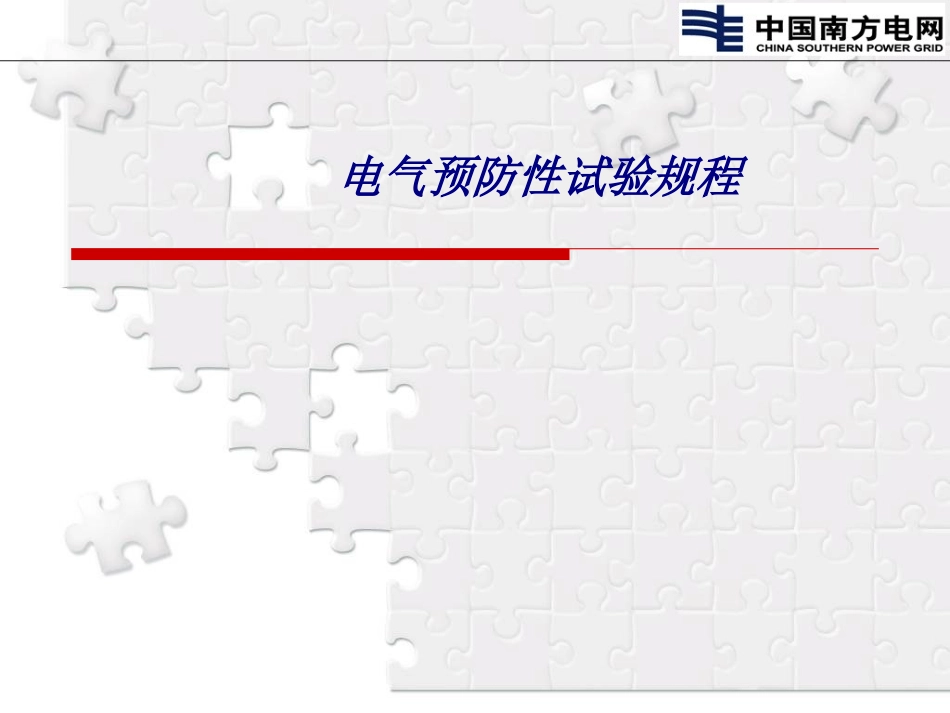

电气预防性试验规程专题培训课件VIP免费

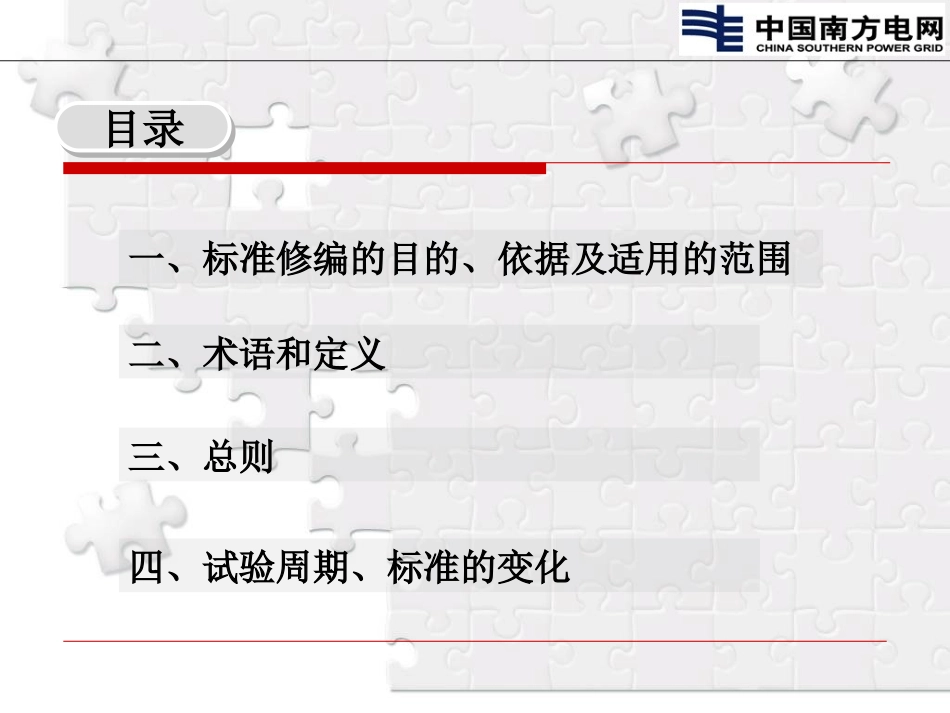

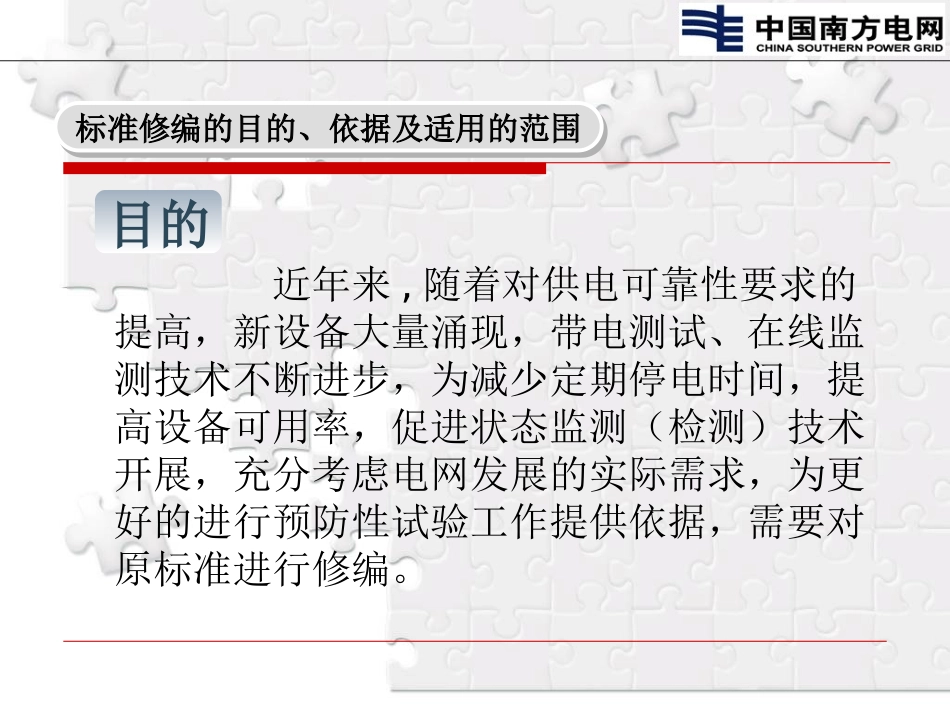

电气预防性试验规程目录目录一、标准修编的目的、依据及适用的范围二、术语和定义三、总则四、试验周期、标准的变化近年来,随着对供电可靠性要求的提高，新设备大量涌现，带电测试、在线监测技术不断进步，为减少定期停电时间，提高设备可用率，促进状态监测（检测）技术开展，充分考虑电网发展的实际需求，为更好的进行预防性试验工作提供依据，需要对原标准进行修编。标准修编的目的、依据及适用的范围标准修编的目的、依据及适用的范围目的本标准的提出以2004年以来新颁布的相关国家标准、行业标准和有关反事故技术措施规定为依据，结合电力设备管理现状，充分考虑未来发展需求，适用于中国南方电网有限责任公司的电力设备预防性试验工作。标准修编的目的、依据及适用的范围标准修编的目的、依据及适用的范围依据本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。本标准适用于中国南方电网500kV及以下的交流输变电设备。高压直流输电设备及其他特殊条件下使用的电力设备可参照执行。进口设备应按照本标准，参考产品技术要求执行。标准修编的目的、依据及适用的范围标准修编的目的、依据及适用的范围范围术语及定义术语及定义新增加了对接地网安全性状态评估、现场污秽度、等值附盐密度、不溶物密度、固定串联电容器补偿装置、晶闸管控制串联电容器补偿装置、金属氧化物限压器、触发型间隙、阻尼装置、旁路断路器、电阻分压器等测试方法及装置的定义。4.2本标准给出的设备试验项目、周期与要求适用于一般情况。对一些特定设备（如：担负为重要用户供电的设备；存在家族性缺陷需要采取一定反事故措施的设备等）进行的带电检测与停电试验，其试验项目、要求和安排可另行规定。4.6对于新投运（投运时间不超过一年）的设备，在投运后及时进行首次预防性试验检查，可以及早获取设备运行后的重要状态信息，在编制设备预防性试验计划时对新投运设备应尽可能及早安排进行投运后首次试验。总则总则省去了原来的内容：4.10应加强电力设备红外测温工作，具体要求按DL/T664-1999执行。4.13各省公司可根据本标准，结合各自的实际情况，对试验周期、试验项目等作出必要的补充规定。总则总则本节主要讲解新规程和旧规程中110kV及以下设备的电气试验预试项目、周期及要求等有变化的地方（相同部分未列出）进行对比，列出新规程中设备的预试项目和周期。本内容不涉及二次系统的试验项目及油化的试验项目。试验周期、标准的变化试验周期、标准的变化试验周期、标准的变化试验周期、标准的变化油浸式电力变压器电压等级需试验项目3年6年110kV及以下1、套管主绝缘及电容型套管末屏对地绝缘电阻；2、套管主绝缘及电容型套管对地末屏tanδ与电容量。1、绕组连同套管的绝缘电阻、吸收比或极化指数；2、绕组直流电阻；3、铁芯及夹件绝缘电阻试验周期、标准的变化试验周期、标准的变化油浸式电力变压器1、10kV及以下油浸式电力变压器要求绕组连同套管的交流耐压试验每6年一次。2、绕组连同套管的tanδ老安规要求3年一次，新安规只在大修后、必要时有要求。3、绕组变形测试老安规要求6年一次，新安规只在更换绕组后、必要时有要求。试验周期、标准的变化试验周期、标准的变化干式变压器、干式接地变压器电压等级需试验项目6年无电压等级要求1、绕组直流电阻；2、绕组、铁芯绝缘电阻；3、交流耐压试验；（10kV变压器高压绕组按35kV×0.8=28kV进行）SF6气体绝缘变压器试验周期、标准的变化试验周期、标准的变化电压等级周期需试验项目无电压等级要求6年1、绕组直流电阻；2、绕组连同套管的绝缘电阻、吸收比或极化指数；3、铁芯及夹件绝缘电阻注：35kV以上SF6气体绝缘变压器绕组连同套管的tanδ老安规要求3年一次，新安规只在大修后、必要时有要求。试验周期、标准的变化试验周期、标准的变化电力变压器的红外测试110kV油浸式电力变压器：1年2次或以上（旧：1年1次）干式电力变压器：1年1次SF6气体绝缘变压器：1年2次或以上（旧：1年1次）说明：1）用红外热像仪测量2）测量套管及接头、油箱壳等部位3）结合运行巡视进行，试验人员每...
