电子课件汽车车身电控技术第二版B模块五汽车娱乐与通信系统VIP免费

电子课件汽车车身电控技术第二版B模块五汽车娱乐与通信系统_第1页
1/34
电子课件汽车车身电控技术第二版B模块五汽车娱乐与通信系统_第2页
2/34
电子课件汽车车身电控技术第二版B模块五汽车娱乐与通信系统_第3页
3/34

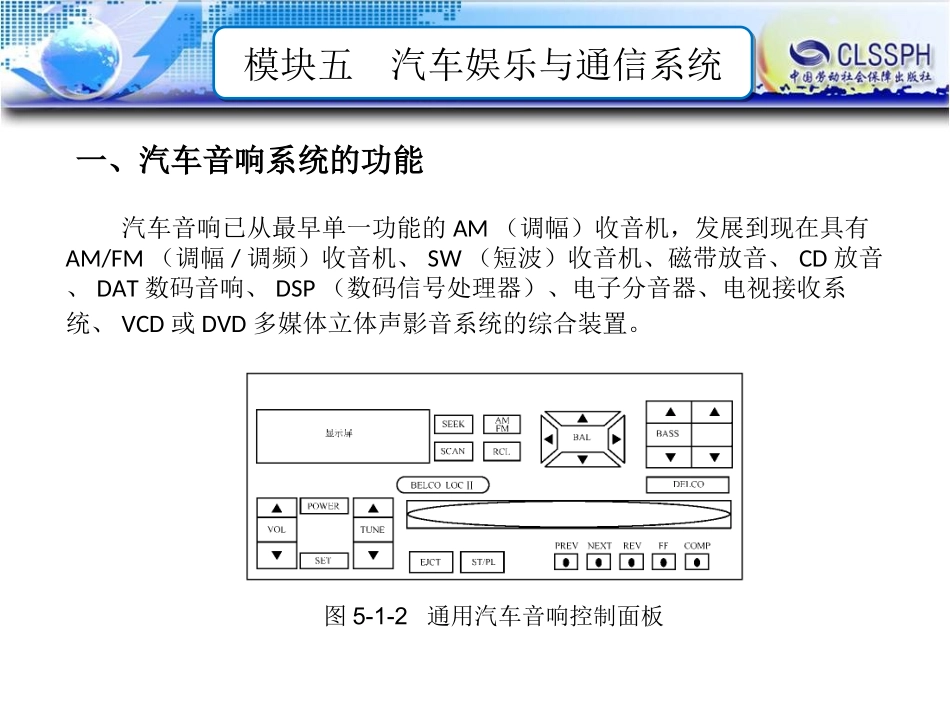

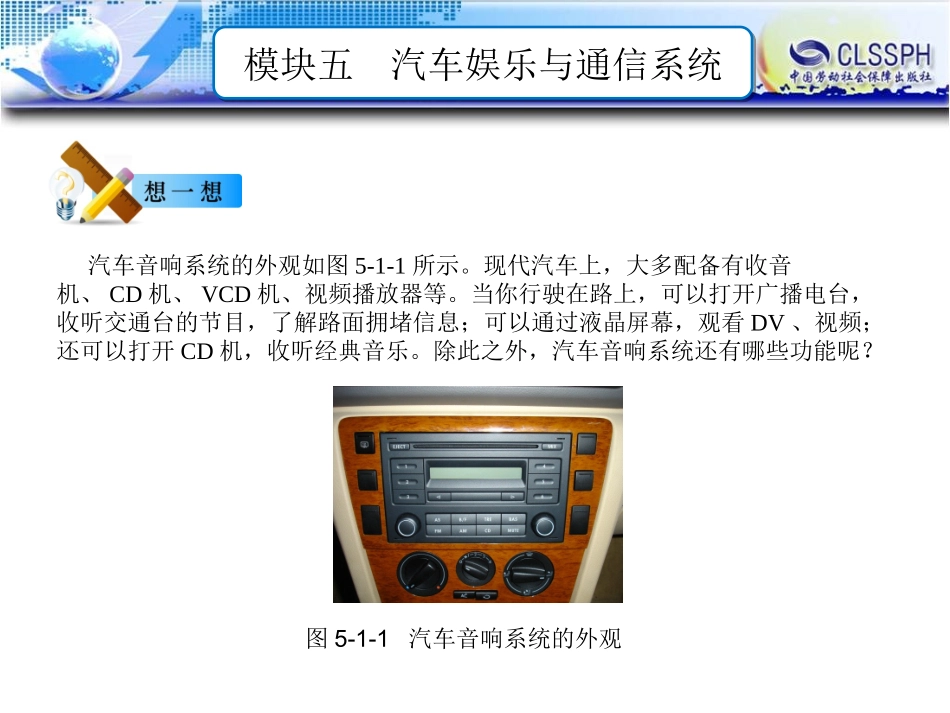

模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统◆了解汽车音响系统的功能。◆掌握汽车音响系统的组成及工作原理。◆能够对汽车音响系统进行拆卸及自诊断。◆掌握汽车音响系统的防盗解码方法。课题一汽车音响系统模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统汽车音响系统的外观如图5-1-1所示。现代汽车上,大多配备有收音机、CD机、VCD机、视频播放器等。当你行驶在路上,可以打开广播电台,收听交通台的节目,了解路面拥堵信息;可以通过液晶屏幕,观看DV、视频;还可以打开CD机,收听经典音乐。除此之外,汽车音响系统还有哪些功能呢?图5-1-1汽车音响系统的外观模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统汽车音响已从最早单一功能的AM(调幅)收音机,发展到现在具有AM/FM(调幅/调频)收音机、SW(短波)收音机、磁带放音、CD放音、DAT数码音响、DSP(数码信号处理器)、电子分音器、电视接收系统、VCD或DVD多媒体立体声影音系统的综合装置。一、汽车音响系统的功能图5-1-2通用汽车音响控制面板模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统二、汽车音响系统的组成和及工作原理图5-1-3汽车音响系统模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统天线用来接收广播电台的发射电波,通过高频电缆,向无线电调频装置传送。一般有车身上伸出金属棒的柱式天线和嵌在窗玻璃上的隐藏式天线两种。有些汽车的柱式天线采用电动天线或做成一个外部造型,附着在车身某个部位。1.天线图5-1-4顶置天线图5-1-2电动天线图5-1-6天线外部造型模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统图5-1-7电动天线电路1-收音机2-继电器3-天线电动机模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统2.音源系统(1)调谐器图5-1-8调谐器电路组成模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统(2)CD唱机图5-1-9CD机机心基本组成模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统图5-1-10CD电路模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统3.功率放大器(1)功率放大器的基本要求1)输出功率要大。2)效率要高。3)非线性失真要小。图5-1-11功率放大器模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统(2)功率放大器的组成图5-1-12功率放大器的电路模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统4.扬声器系统(1)扬声器系统的组成扬声器系统通常由扬声器单元、分频器、音箱体、吸音填充材料等组成。其关键组成部分是扬声器单元。(2)扬声器系统的主要性能1)功率2)频率响应3)指向性4)标称阻抗5)灵敏度6)失真模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统(3)扬声器的类型扬声器按结构可以大致分为同轴式扬声器和套装式扬声器两大类,所有的扬声器在结构上都可以看作是这两大类扬声器的变种。图5-1-13高音喇叭图5-1-14中低音喇叭模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统5.分频器分频器按电路结构分为两大类,一种为电子分频器,另一种为无源分频器。图5-1-15电子分频器图5-1-15无源分频器模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统(1)电子分频器(2)无源分频器模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统三、汽车音响系统的拆卸及自诊断1.汽车音响系统的拆卸图5-1-19收音机装置RCD200的拆卸方法模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统2.故障查询自诊断收音机系统具有自诊断功能。在进行故障查询时,必须使用汽车诊断、测量和信息系统-VAS5051B–或者汽车诊断和保养信息系统-VAS5052–中的“引导型故障查询”。3.匹配收音机部件在汽车诊断、测量和信息系统-VAS5051B-或者汽车诊断和保养信息系统-VAS5052-中选择“引导型功能”或选择“引导型故障查询”。模块五汽车娱乐与通信系统模块五汽车娱乐与通信系统四、汽车音响系统防盗解码方法1.PASSAT(帕萨特)B4音响防盗解码方法(1)密码功能启动方法(2)密码的输入方法2.帕萨特B5音响解码方法(1)便捷型收放机密码系统(2)取消电子锁定3.奥迪A6音响解码操作程序4.丰田凌志轿车音响防盗系统的设置、取消和锁止的解码操作程序5.福特(FORD)音响锁止后...
