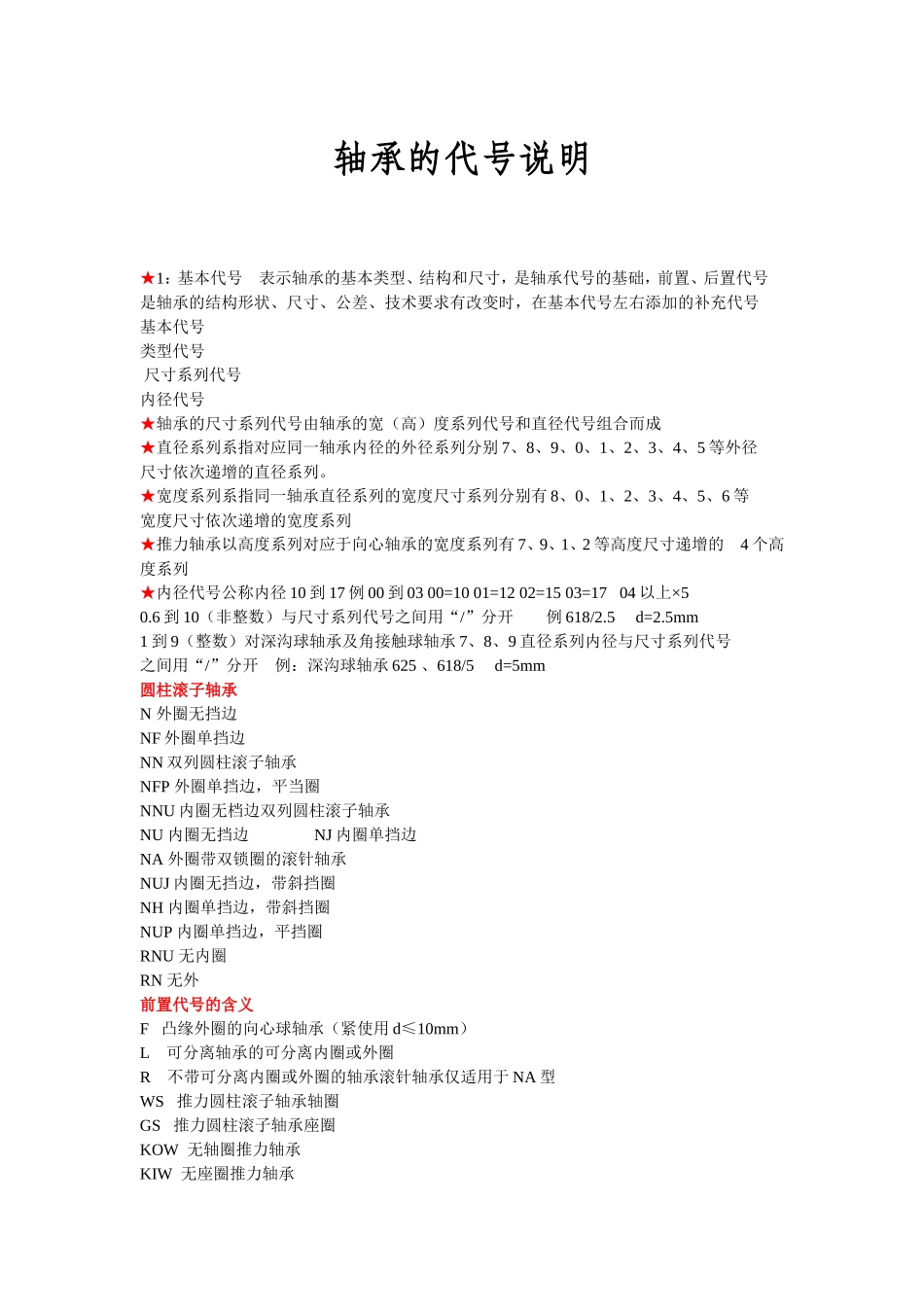

轴承的代号说明★1：基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号基本代号类型代号尺寸系列代号内径代号★轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列★内径代号公称内径10到17例00到0300=1001=1202=1503=1704以上×50.6到10（非整数）与尺寸系列代号之间用“/”分开例618/2.5d=2.5mm1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开例：深沟球轴承625、618/5d=5mm圆柱滚子轴承N外圈无挡边NF外圈单挡边NN双列圆柱滚子轴承NFP外圈单挡边，平当圈NNU内圈无档边双列圆柱滚子轴承NU内圈无挡边NJ内圈单挡边NA外圈带双锁圈的滚针轴承NUJ内圈无挡边，带斜挡圈NH内圈单挡边，带斜挡圈NUP内圈单挡边，平挡圈RNU无内圈RN无外前置代号的含义F凸缘外圈的向心球轴承（紧使用d≤10mm）L可分离轴承的可分离内圈或外圈R不带可分离内圈或外圈的轴承滚针轴承仅适用于NA型WS推力圆柱滚子轴承轴圈GS推力圆柱滚子轴承座圈KOW无轴圈推力轴承KIW无座圈推力轴承LR带可分离内圈或外圈与滚动体组件轴承K滚子无保持架组件例：6203ZZC36指深沟球轴承2直径系列203内径17mmZZ双防尘盖C3径向游隙7220ADBC37指角接触球轴承2直径系列20内径100mmA指角度为30度DB背对背组合1206K+H206X1指调心球轴承2直径系列06内径为30mmK锥度1：12H206X指紧定套32318H=NU318MCMN指圆柱滚子轴承3直径系列18内径90mmM指保持架为铜CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置HR30207JHR高负荷轴承3圆锥滚子轴承0宽度系列2直径系列07内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制★★FAG代号前置代号R不带可分离内圈或外圈轴承GS.推力圆柱滚子轴承座圈GS.81112K.滚动体与保持架的组合件K.81108WS.推力圆柱滚子轴承轴圈K.81112后置代号1:内部结构ABCDEC:15°接触角B:40°接触角E:25°接触角实体保持架TV：玻璃纤维增强聚酰胺实体保持架，钢球引导。TVH：玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。TVP：玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。TVP2：玻璃纤维增强聚酰胺实体保持架，滚子引导。TVPB：玻璃纤维增强聚酰胺实体保持架，内圈引导（推力滚子轴承为轴引导）TVPB1：玻璃纤维增强聚酰胺窗式实体保持架，轴引导（推力滚子轴承）通用配对型轴承，可任意（串联，面对面或背靠背）配对安装，后置代号为UA、UO、UL.UA在轴承面对面或背靠背安装时有小的轴向游隙。.UO在轴承面对面或背靠背安装时无游隙。.UL在轴承面对面或背靠背安装时有轻度预过盈。无保持架V:满装滚动体轴承。例:NU207VVT:带隔离球或滚子的满装滚动体轴承。例:51120VT特殊技术材料F..连续编号的制造技术条件。例:F80轴承内、外径公差及径向游隙压缩。K..连续编号的检查技术条件。例:K5轴承内、外径公差压缩。.ZB2滚针两端的凸度大于一般的技术要求。.ZB直径大于80mm以上的带凸度的圆柱滚子。密封于防尘RSR轴承一面带防尘圈.2RSR轴承两面带防尘圈ZR轴承一面带防尘盖.2ZR轴承两面带防尘盖ZRN轴承一面带防尘盖,另一面外圈上带止动槽.2ZRN轴承两面带防尘盖,外圈上带止动槽★★NSK前置代号F:凸缘外圈的深沟轴承适用于d＜10mmF605HR：告负在圆锥滚子轴承HR30207JMF：特定尺寸突缘外圆深沟球轴承d＜10mmMF52MR：特定尺寸的深沟球轴承d＜10mmMR31E4：外圈带油槽油孔后置代号A:角接触球轴承,接触角30°7202AER：低噪音CM：电机适用、噪音低A5:角接触球轴承接触角25°B:角接触球轴承,接触角40°C:角接触球轴承,接触角15°C:圆锥滚子轴承接触角20°D:圆锥滚子轴承,接触角28°E:高负荷圆柱滚子轴承H:高负荷推力调心滚子轴承C.CA.CD高负荷调心滚子轴承CA带黄铜实体保持架C...
