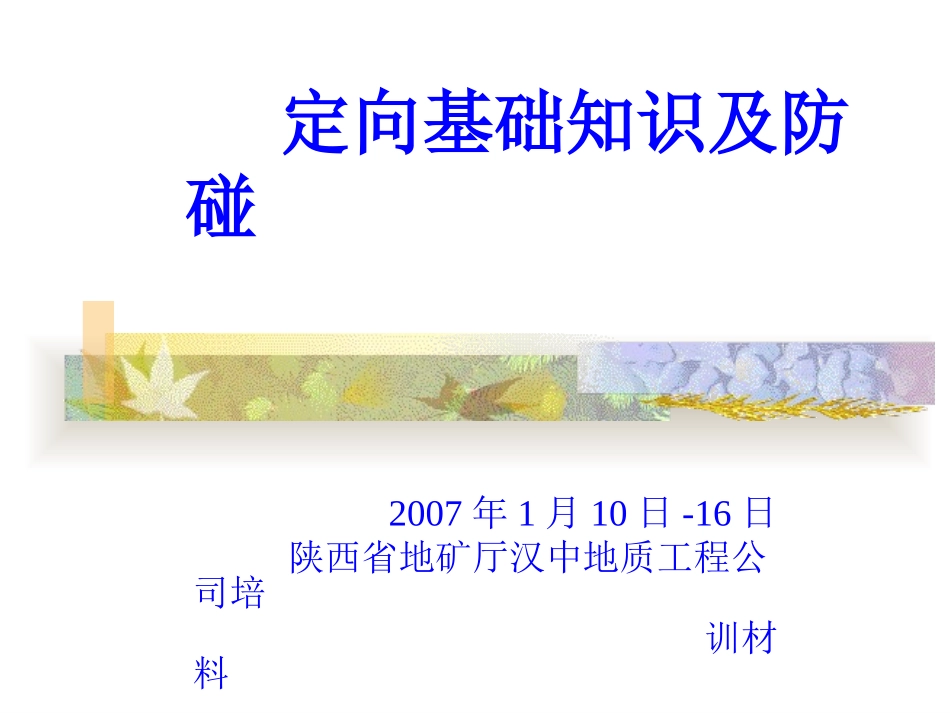

定向基础知识及防碰2007年1月10日-16日陕西省地矿厅汉中地质工程公司培训材料人生箴言学一技之长受益终生不尽!成为一个合格的技术员应该具备的基本条件懂工艺流程;懂定向井、取芯井工艺;懂事故预防及事故处理;懂现场技术管理。懂计算机。成为一个技术员所经历的时间一年可基本学会;两年基本合格;三年基本熟练。所以,对于本期的学习,希望能够给大家首先指引一个学习的方向,灌输一个技术的局势。为日后的深入学习打下基础。本期培训内容对先进定向井技术的基本认识;对防碰的认识;成功做法学习;资源共享。定向井施工要求要与录井公司及技术办公室校对坐标、设计方位、设计位移。做到三对口。相邻两井造斜点错开100米。井口间距不小于6米。定向井施工要求造斜点与设计相差50米以上的要向项目组申请更改造斜点。控制直井段井斜,出现超标要打《绕障申请》报告。定向井施工要求定向和扭方位施工必须做记录。第一个单根必须划出草图。出现自己解决不了的较紧急情况时,要及时与技术办取得联系。提前预计并联系随钻施工。每口井要小结,每阶段要总结。普通定向井:最大井斜角小于60°的定向井。斜直井:用斜直钻机或斜井架完成,自井口开始井眼轨道一直是一段斜井段的定向井。大斜度井:最大井斜角在60°~80°范围内的定向井水平井:最大井斜角大于或等于86°,并保持这种井斜角钻完一定长度段的井。长曲率半径:6°/30m中曲率半径:6°~20°/30m水平井:中短曲率半径:1°~20°/30m短曲率半径:1°~10°/m径向水平井:k=∝丛式定向井:在一个井场内有计划地钻出两口或两口以上的定向井组,其中可含1口直井。多底井(分支井):一个井口下面有两个或两个以上井底的定向井。定向井定向的几个基本概念:11、工具面、工具面((磁工具面磁工具面))造斜工具下到井底以后,工具面所在的绝对角度。22、高边工具面、高边工具面工具面相对于高边在井底圆平面上的相对角度。33、定、定定=预计施工工具面-工具面+反扭所谓“定”实际上就是井底工具面需要转动的角度。所谓“定”实际上就是井底工具面需要转动的角度。44、转、转转即方转,就是方钻杆需要转到的角度(相对于转盘0°标记)工具面角(βt):造斜工具下到井底以后,工具面所在的角度。高边工具面角是以高边方向线为始边,顺时针转到工具面与井底圆平面的交线所转过的角度;磁工具面角为以正北方向线为始边,顺时针转到工具面与井底圆平面的交线在水平面上的投影线所转过的角度。一般井斜一般井斜≥≥6°6°就要读取高边就要读取高边工具面工具面,,为便于现场区分,高边为便于现场区分,高边工具面记作:工具面记作:Lxx°Lxx°或或Rxx°Rxx°重力工具面和磁工具面的区别测斜前,打钻杆接箍印记,要与转盘0°对齐。下面用油漆做标记,以免与旧印记混淆转盘0°标记+90°-90°用吊线的办法把方钻杆标记棱延长至保护接头公扣段做标记,每次换接头都要重新标记。接单根后,量取该标记与钻杆印记间的夹角,俗称“方”角。为便于找到方钻杆标记棱,在滚子方补心对应的位置用油漆作标记谨记:谨记:以下量上以下量上顺正逆负顺正逆负方钻杆需要转动的相对角度俗称“定”角。0°+90°-90°±180°转角方钻杆标记棱转到的绝对角度(转盘刻度),俗称“转”角。定定++方方==转转使用单弯螺杆定向(扭方位)时,应注意入井前必须量取螺杆弯曲方向与定向直接头间的夹角,称为“弯差角”。弯差角的量取原则同样是“以下量上,顺正逆负”。计算实际工具面面的公式为:实际工具面实际工具面==所测工具面所测工具面--弯差角弯差角如图中,弯差角应为-50°如某次测得工具面为240°,则实际工具面=240°-(-50°)=290°如果测得工具面为L40°,则:实际工具面=L40°-(-50°)=R10°简易定向方法Ⅰ(转盘上取值方法)注意:下放过程中注意:下放过程中方钻杆不能转动方钻杆不能转动定向过程定向过程是使工具是使工具面转动到面转动到预定位置预定位置简易定向方法Ⅱ(接单根)(转盘取值法)注意:下放过程中注意:下放过程中方钻杆不能转动方钻杆不能转动定向就是定向就是使井底工使井底工具面转...
