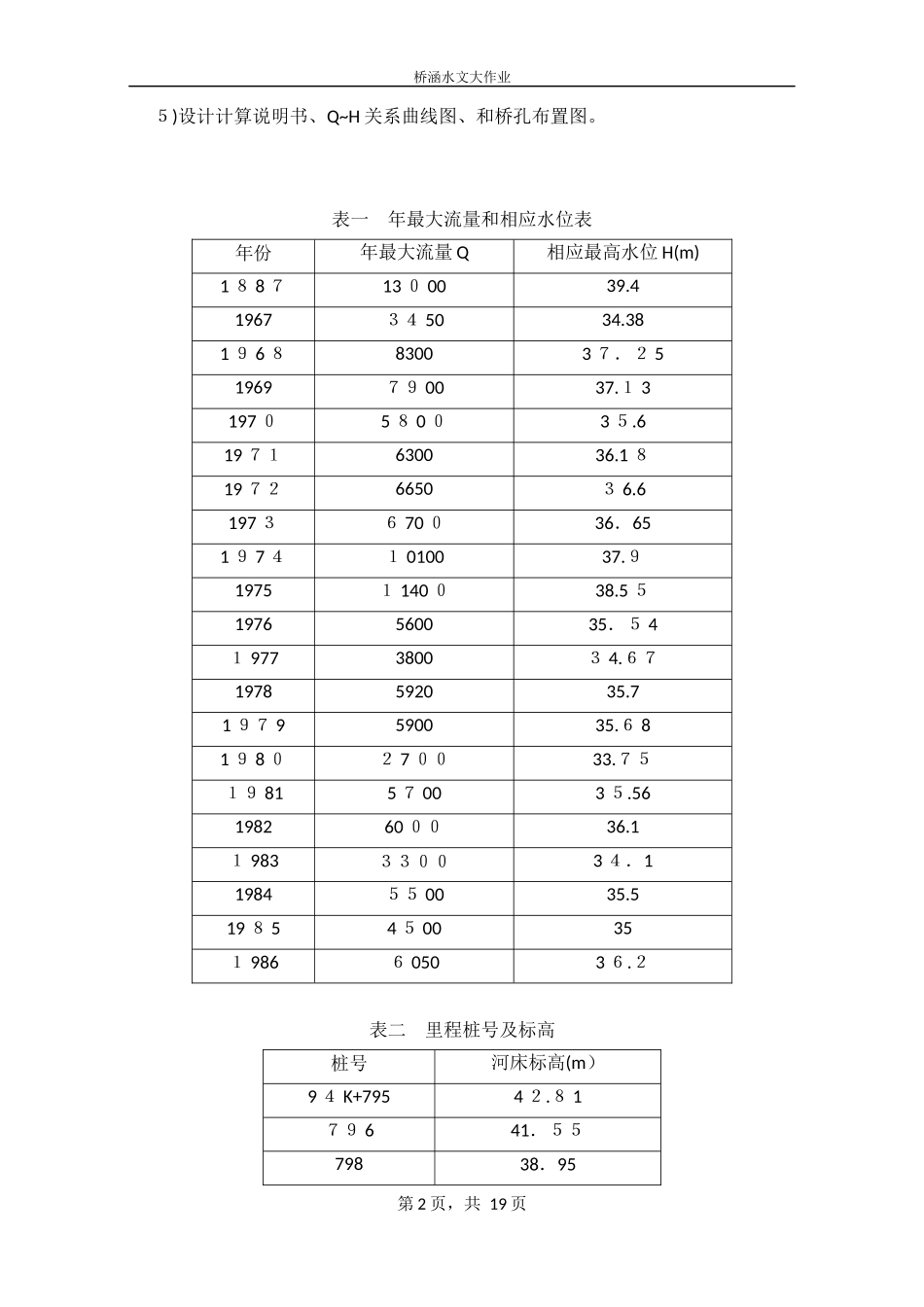

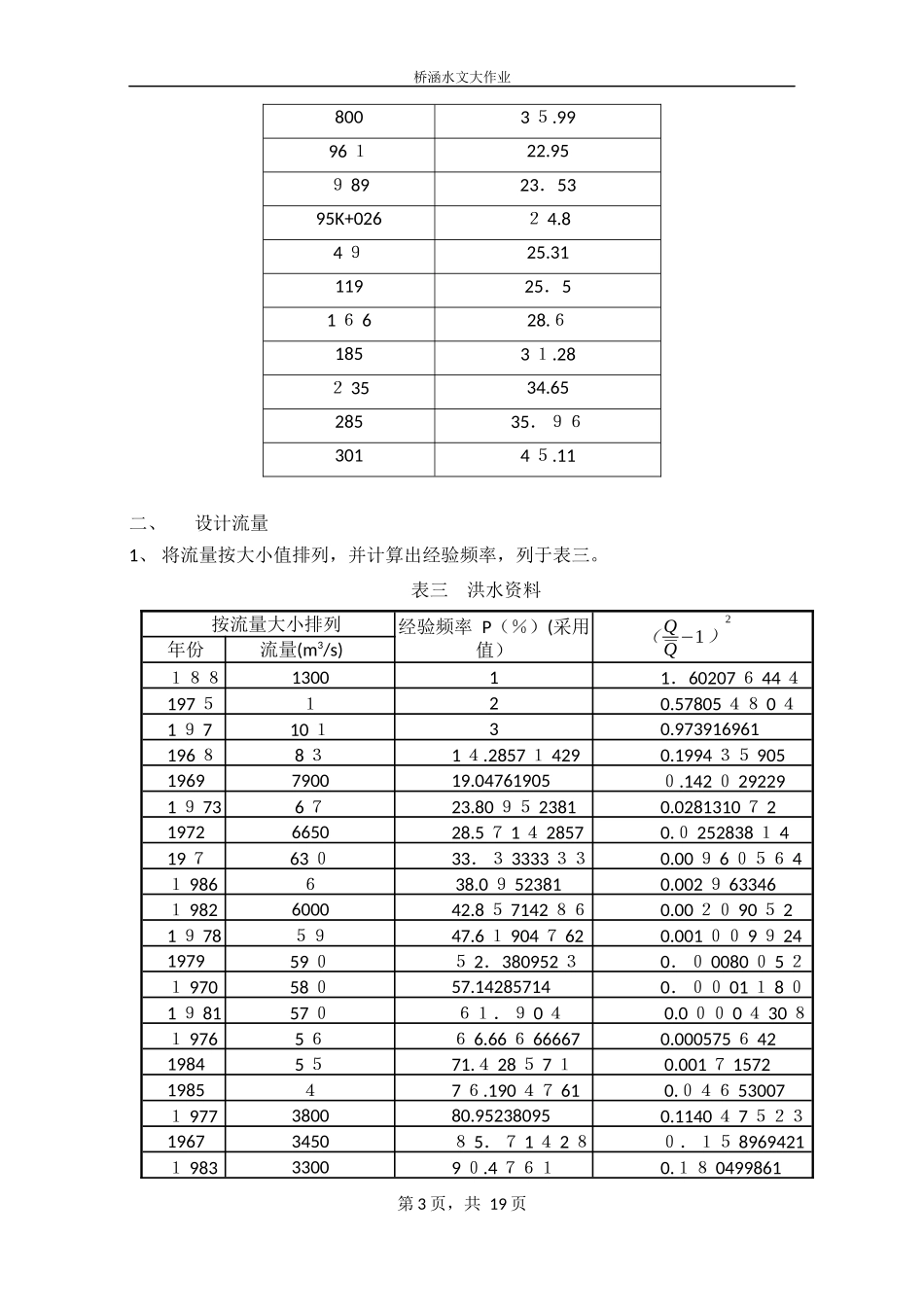

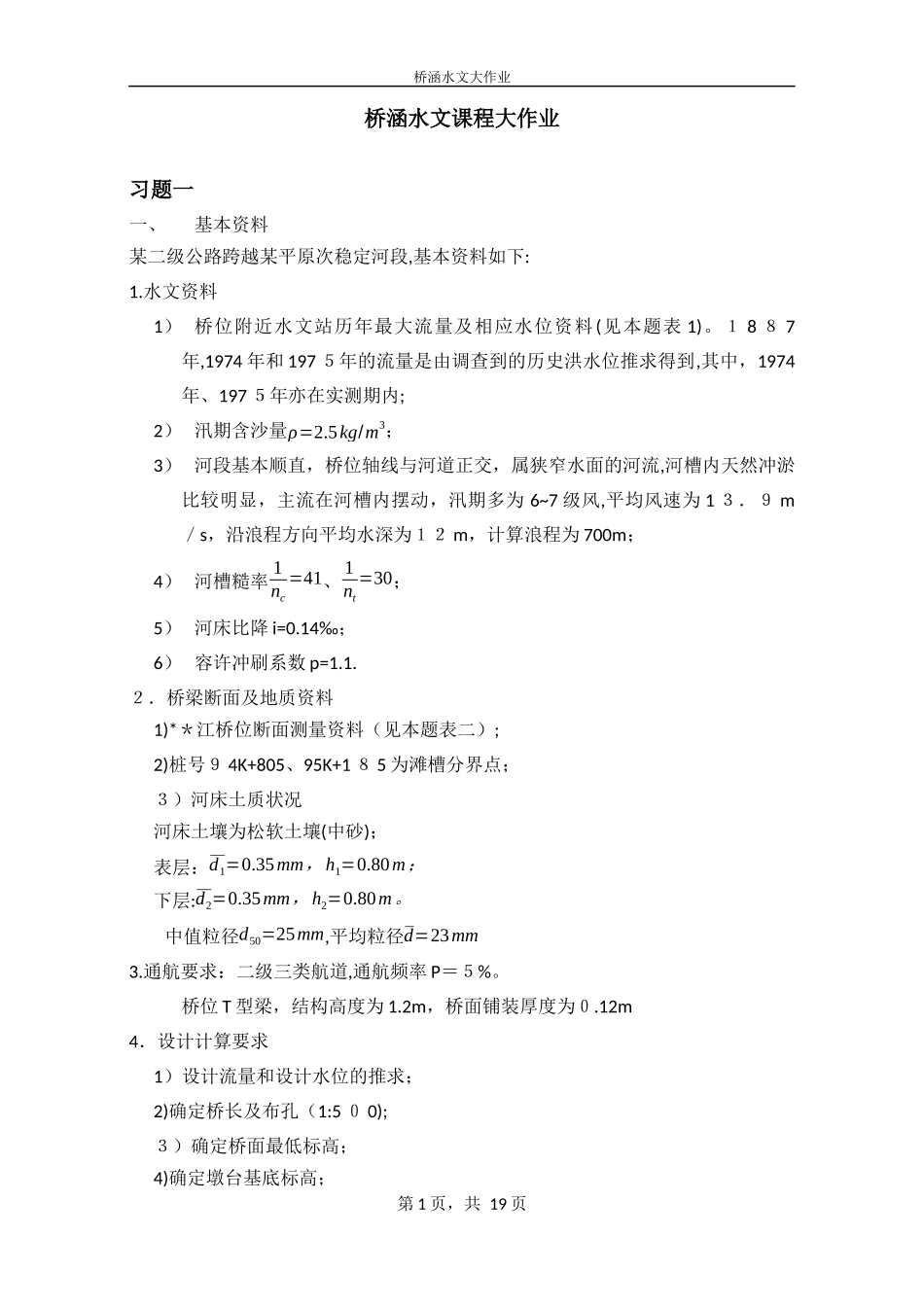

桥涵水文大作业桥涵水文课程大作业习题一一、基本资料某二级公路跨越某平原次稳定河段,基本资料如下:1.水文资料1）桥位附近水文站历年最大流量及相应水位资料(见本题表1)。１8８7年,1974年和197５年的流量是由调查到的历史洪水位推求得到,其中，1974年、197５年亦在实测期内;2）汛期含沙量ρ=2.5kg/m3；3）河段基本顺直，桥位轴线与河道正交，属狭窄水面的河流,河槽内天然冲淤比较明显，主流在河槽内摆动，汛期多为6~7级风,平均风速为1３．９m／s，沿浪程方向平均水深为１２m，计算浪程为700m；4）河槽糙率1nc=41、1nt=30；5）河床比降i=0.14‰；6）容许冲刷系数p=1.1.２．桥梁断面及地质资料1)*＊江桥位断面测量资料（见本题表二）;2)桩号９4K+805、95K+1８5为滩槽分界点；３）河床土质状况河床土壤为松软土壤(中砂)；表层：d1=0.35mm，h1=0.80m；下层:d2=0.35mm，h2=0.80m。中值粒径d50=25mm,平均粒径d=23mm3.通航要求：二级三类航道,通航频率P＝５%。桥位T型梁，结构高度为1.2m，桥面铺装厚度为０.12m4．设计计算要求1）设计流量和设计水位的推求；2)确定桥长及布孔（1:5０0);３）确定桥面最低标高；4)确定墩台基底标高；第1页，共19页桥涵水文大作业５)设计计算说明书、Q~H关系曲线图、和桥孔布置图。表一年最大流量和相应水位表年份年最大流量Q相应最高水位H(m)1８8７13０0039.41967３４5034.381９6８83003７．２51969７９0037.１3197０5８0０3５.619７１630036.1８19７２6650３6.6197３６70０36．651９7４１010037.９1975１140０38.5５1976560035．５4１9773800３4.６７1978592035.71９７9590035.６81９8０２7００33.７５１９815７003５.56198260００36.1１983３３００3４．11984５５0035.519８54５0035１986６0503６.２表二里程桩号及标高桩号河床标高(m）9４K+7954２.８1７９641．５５79838．95第2页，共19页桥涵水文大作业8003５.9996１22.95９8923．5395K+026２4.84９25.3111925．51６628.６1853１.28２3534.6528535．９６3014５.11二、设计流量1、将流量按大小值排列，并计算出经验频率，列于表三。表三洪水资料按流量大小排列经验频率P（％）(采用值）（QQ−1）2年份流量(m3/s)１８８7130011．60207６44４197５１140020.57805４８0４1９710１30.973916961196８8３1４.2857１4290.1994３５9051969790019.04761905０.142０292291９736７23.80９５23810.0281310７21972665028.5７1４28570.０252838１419７63０33．３3333３３0.00９6０５６4１986６05038.0９523810.002９63346１982600042.8５7142８６0.00２０90５21９78５９２047.6１904７620.001００9９24197959０５2．380952３0．０0080０5２１97058０57.142857140．００01１8０1９8157０６１．９0４0.0００0４30８１9765６６6.66６666670.000575６4219845５71.４28５7１0.001７15721985４5007６.190４７610.０４６53007１977380080.952380950.1140４7５２３19673450８5．７1４2８０．１５8969421１98333009０.4７６１0.１８0499861第3页，共19页桥涵水文大作业１9８２70095.2380９5240.２80290808分析可知，以上资料属于共有3个特大值的不连续系列,即a=３；实测期为2０年,即ｎ=20；实测期内有两个特大值(1974年和1975年）,即ｌ=２;特大洪水最早出现年份是１８8７年，而实测期最后年份是1986年,则考证(调查)期N＝(19８6－1８8７)+1=１０0年。2、用适线法推求理论频率曲线计算系列平均流量QQ=1N(∑j=1aQj+N−an−l∑i=l+1nQi)=1100(34500+100−320−2×110170)=6281.94m3/s计算系列变差系数Cv=❑√1N−1[∑j=1a(QjQ−1)2+N−an−l∑i=l+1n(QiQ−1)2]=❑√199(3.154048+9718×1.19414)¿0.3112应用矩适线法确定采用的统计参数和理论频率曲线。（1）试取Cv=0.30，m=4,Cs=0.96PQp0.3３１3749.８6１１2217.３1２1123１.４4第4页，共19页桥涵水文大作业（2)根据上一次拟合的结果，适当增大Cv,并且增大m，使得Cs增大的更多，所以试取Cv=0.34,m=3.21,Cs=1.09PQp0.3３14511.75112８60.９22１１793．７０3、推求设计流量河床起始桩号为94K+7９5，终点桩号为95Ｋ+301，算出河床总宽度为５06m，根据《公路工程技术标准》(JTGＢ０1－2...
