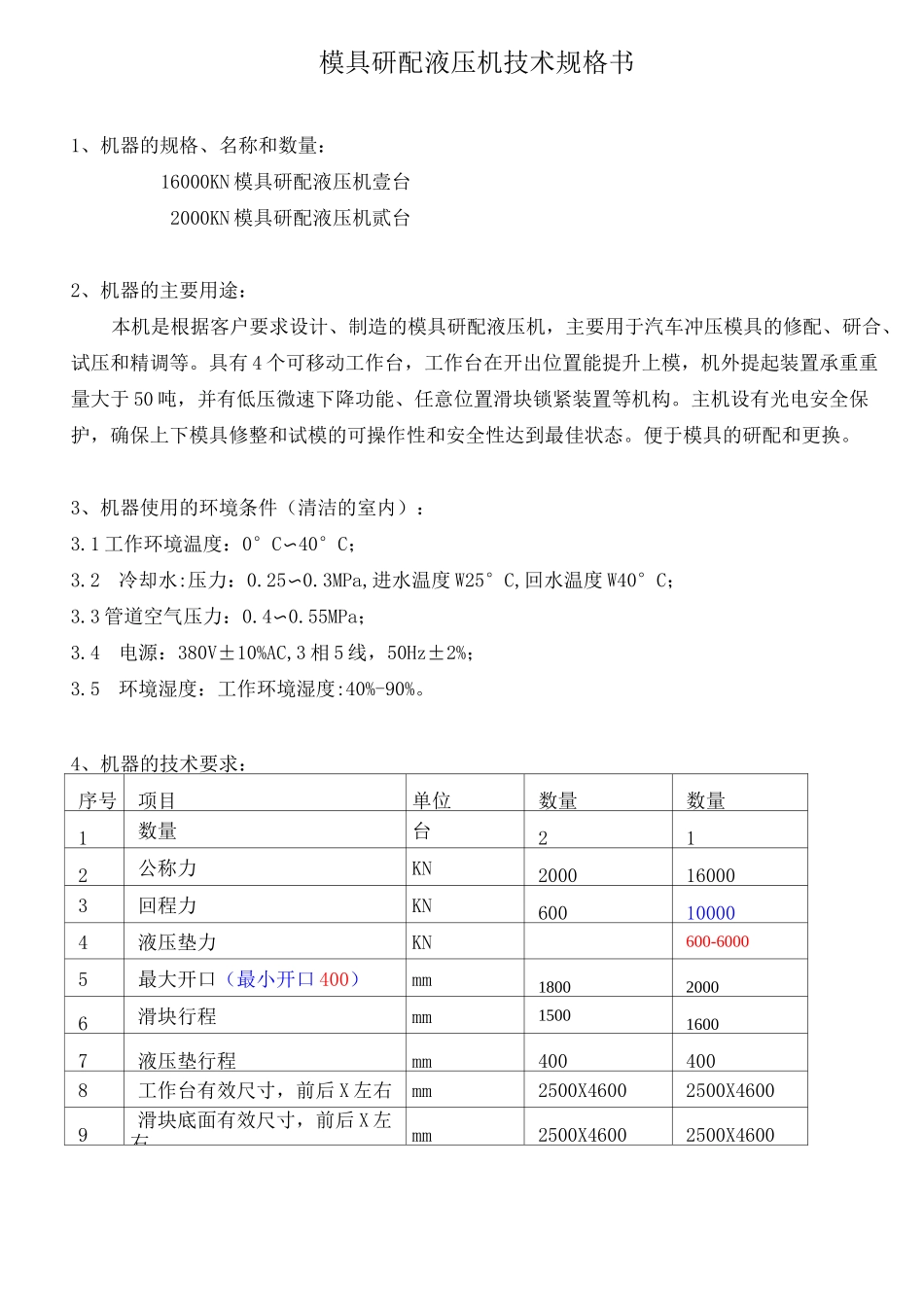

模具研配液压机技术规格书1、机器的规格、名称和数量：16000KN 模具研配液压机壹台2000KN 模具研配液压机贰台2、机器的主要用途：本机是根据客户要求设计、制造的模具研配液压机，主要用于汽车冲压模具的修配、研合、试压和精调等。具有 4 个可移动工作台，工作台在开出位置能提升上模，机外提起装置承重重量大于 50 吨，并有低压微速下降功能、任意位置滑块锁紧装置等机构。主机设有光电安全保护，确保上下模具修整和试模的可操作性和安全性达到最佳状态。便于模具的研配和更换。3、机器使用的环境条件（清洁的室内）：3.1 工作环境温度：0°C〜40°C；3.2冷却水:压力：0.25〜0.3MPa,进水温度 W25°C,回水温度 W40°C；3.3 管道空气压力：0.4〜0.55MPa；3.4电源：380V±10%AC,3 相 5 线，50Hz±2%；3.5环境湿度：工作环境湿度:40%-90%。4、机器的技术要求：序号项目单位数量数量1数量台212公称力KN2000160003回程力KN600100004液压垫力KN600-60005最大开口（最小开口 400）mm180020006滑块行程mm150016007液压垫行程mm4004008工作台有效尺寸，前后 X 左右mm2500X46002500X46009滑块底面有效尺寸，前后 X 左右mm2500X46002500X4600序号项目单位数量数量10液压垫有效尺寸，前后 X 左右mm1710X3510根据实际情况尽可能最大1710X351011移动工作台移动方式左右移左右移12移动工作台高度mm42042013移动工作台最大承载T505014移动工作台重复定位精度mm±0.05±0.0515工作台移动速度mm/s404016研配压机地面以上高度mm17上模重量（含垫板附件）T505021滑块快降速度mm/s±400±40022滑块慢降速度mm/s15-3015-3023微下降速度mm/sW0.5--2<0.5--224回程速度mm/s±350±35025慢速回程mm/s<10<1026液压垫上升速度mm/s9027液压垫退回速度mm/s18028微动行程（一次按压动作）mmW0.05<0.0529滑块重复定位精度mm±0.05±0.055、技术标准：（设备标准均符合国家有关机械标准或用户可接受的国际机械标准）Q/12YJ4319-2003专用液压机精度（特级）等同于日本 JISB6403-1994 液压机特级精度JB3818-1999液压机技术条件JB9967-1999JB3915-85GB5226.1-2002液压机噪声限值液压机安全技术条件机械电气设备通用技术条件JB/GQ.F2013-86液压机产品质量分等标准其余未列标准按照相关国家标准执行6. 设备的结构及功能简述6.1 本机床由主机、液压传动系统、润滑系统和电气控制系统组成。6.2 本机的控制系统设有调整（寸动）、微动调模、半自动三种工作方式。工...
