2017-华工-计算机电路基础-随堂练习

2017-华工-计算机电路基础-随堂练习_第1页
1/16

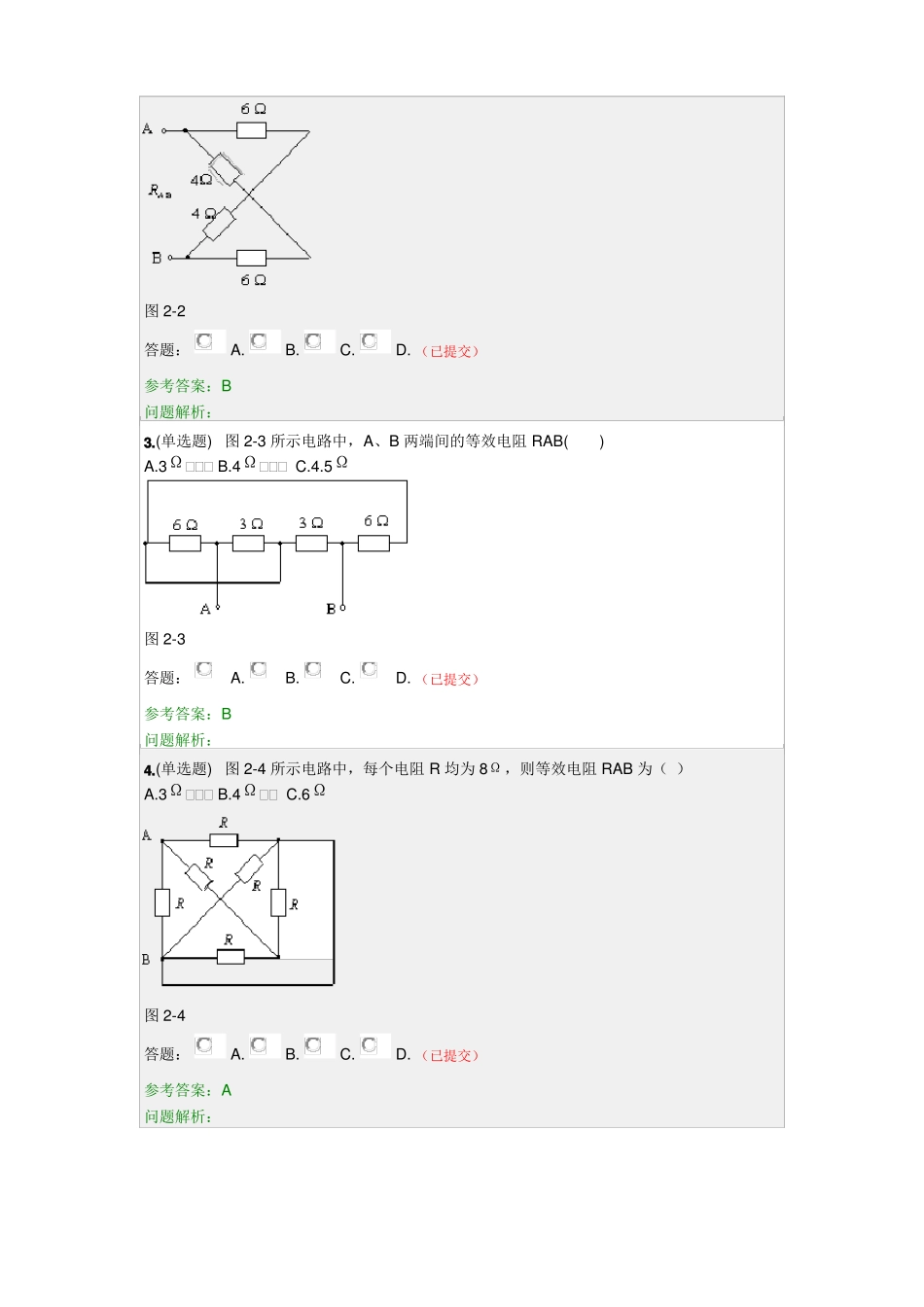

2017-华工-计算机电路基础-随堂练习_第2页
2/16

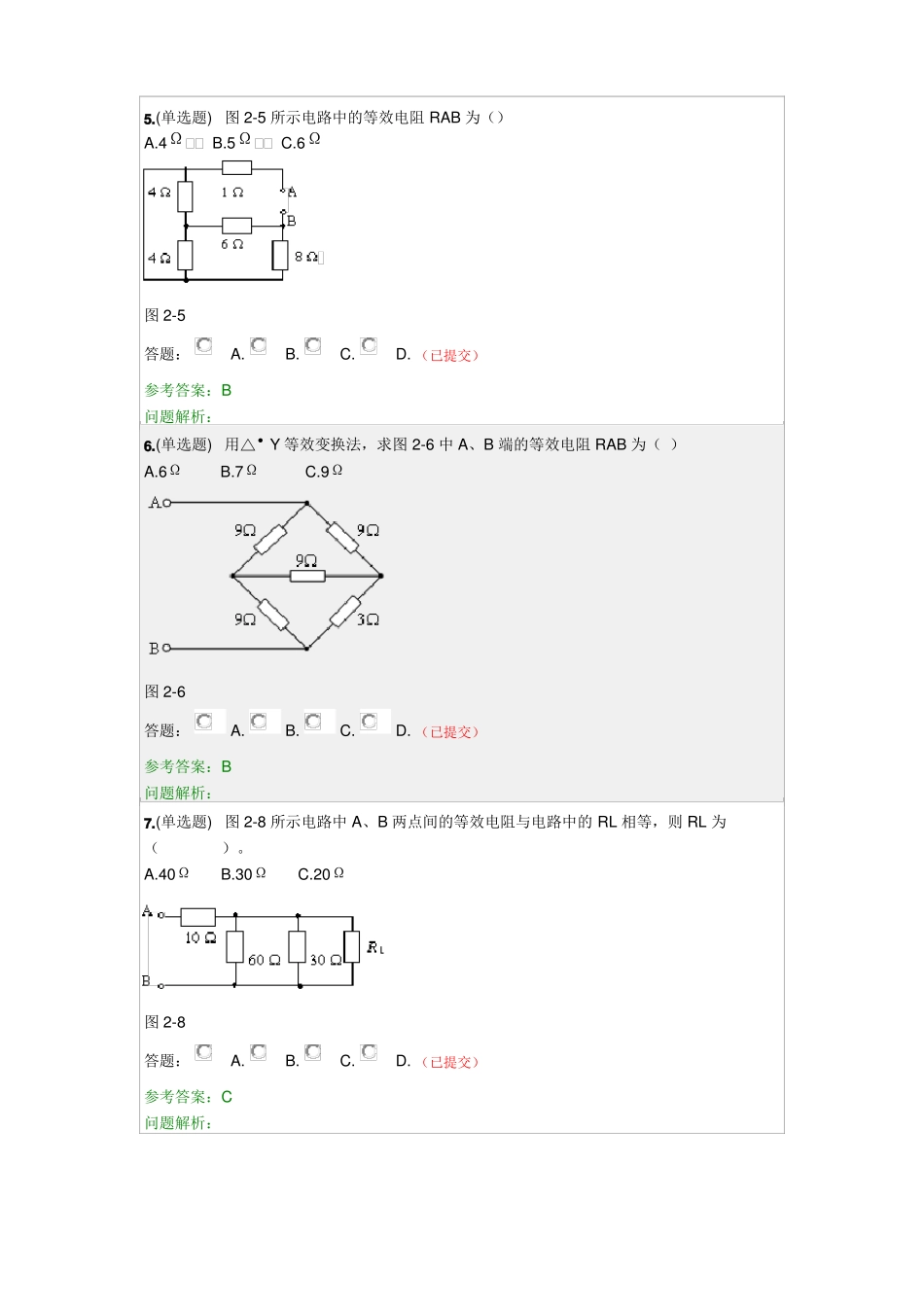

2017-华工-计算机电路基础-随堂练习_第3页
3/16
第一章 电路的基本概念和定律随堂练习提交截止时间:2017-12-15 23:59:59当前页有 1 题,你已做 1 题,已提交 1 题,其中答对 0 题。1.(单选题) 在图 1-4 所示电路中,已知 U=4V,电流 I=-2A,则电阻值 R 为()。A.-2Ω B.2ΩC.-8Ω图 1-4答题: A. B. C. D. (已提交)参考答案:B问题解析:第二章 电路的基本分析方法随堂练习提交截止时间:2017-12-15 23:59:59当前页有 10 题,你已做 10 题,已提交 10 题,其中答对 0 题。1.(单选题) 在图 2-1 所示电路中,电阻 R=40Ω,该电路的等效电阻 RAB( )A.10Ω B.20Ω C.40Ω图 2-1答题: A. B. C. D. (已提交)参考答案:A问题解析:2.(单选题) 图 2-2 所示电路的等效电阻 RAB()。A.10Ω B.5ΩC.4Ω图 2-2答题: A. B. C. D. (已提交)参考答案:B问题解析:3.(单选题) 图 2-3 所示电路中,A、B 两端间的等效电阻 RAB()A.3Ω B.4Ω C.4.5Ω图 2-3答题: A. B. C. D. (已提交)参考答案:B问题解析:4.(单选题) 图 2-4 所示电路中,每个电阻 R 均为 8Ω,则等效电阻 RAB 为( )A.3Ω B.4Ω C.6Ω图 2-4答题: A. B. C. D. (已提交)参考答案:A问题解析:5.(单选题) 图 2-5 所示电路中的等效电阻 RAB 为()A.4Ω B.5Ω C.6Ω图 2-5答题: A. B. C. D. (已提交)参考答案:B问题解析:6.(单选题) 用△·Y 等效变换法,求图 2-6 中 A、B 端的等效电阻 RAB 为( )A.6Ω B.7Ω C.9Ω图 2-6答题: A. B. C. D. (已提交)参考答案:B问题解析:7.(单选题) 图 2-8 所示电路中 A、B 两点间的等效电阻与电路中的 RL 相等,则 RL 为()。A.40Ω B.30Ω C.20Ω图 2-8答题: A. B. C. D. (已提交)参考答案:C问题解析:8.(单选题) 在图 2-9 所示电路中,电源电压 U=10V,电阻 R=30Ω,则电流 I 值为()。A.3A B.2A C.1A图 2-9答题: A. B. C. D. (已提交)参考答案:C问题解析:9.(单选题) 在图 2-10 所示电路中,电源电压 U=2V,若使电流 I=3A,电阻 R 值为()。A.1Ω B.2Ω C.3Ω图 2-10答题: A. B. C. D. (已提交)参考答案:A问题解析:10.(单选题) 已知图 2-20 电路中的 US=2V。用图 2-21 所示的等效电流源代替图 2-20 所示的电路,则等效电流源的参...
