2017上海初三一模汇编—电学试验

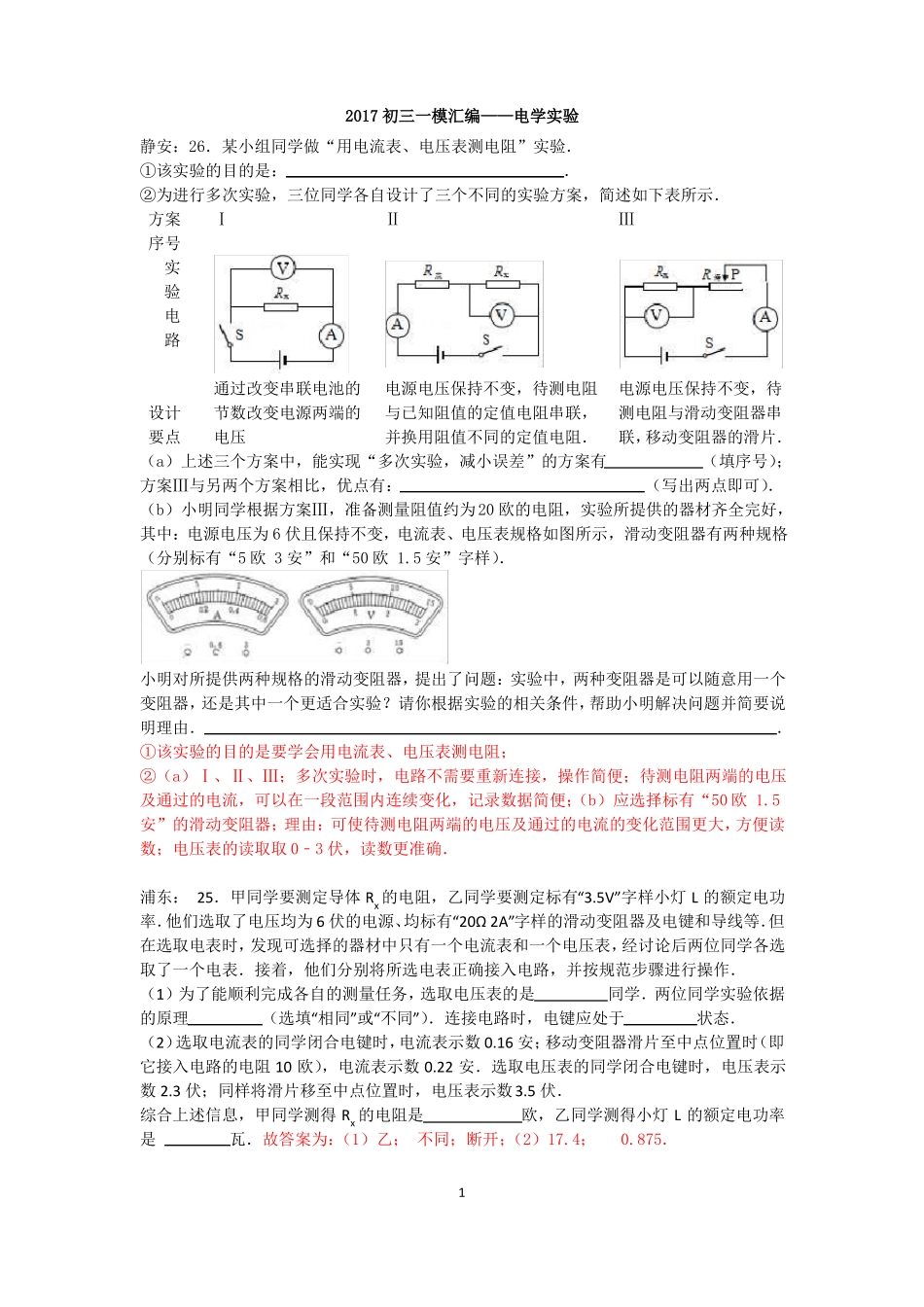

2017上海初三一模汇编—电学试验_第1页
1/8

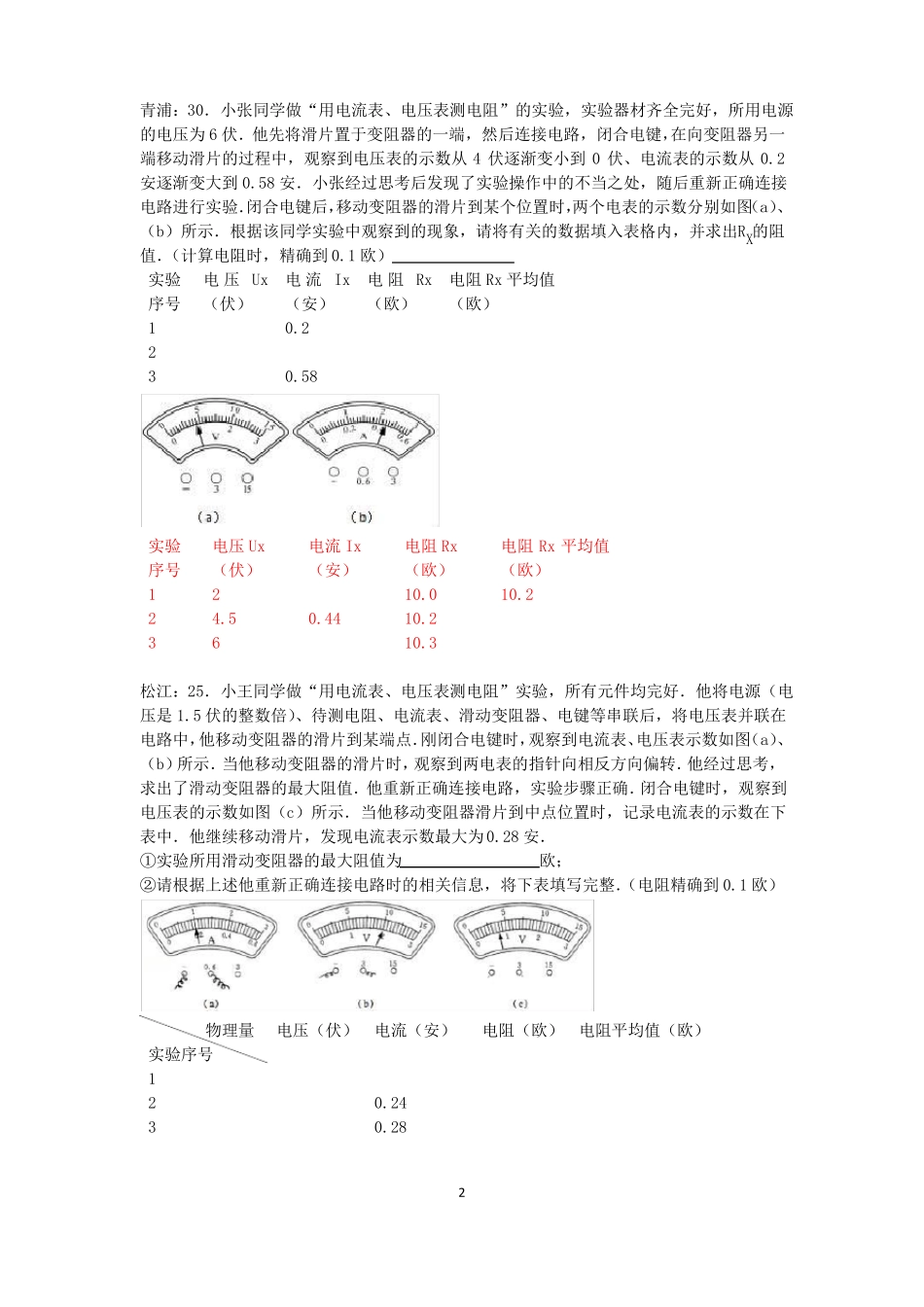

2017上海初三一模汇编—电学试验_第2页
2/8

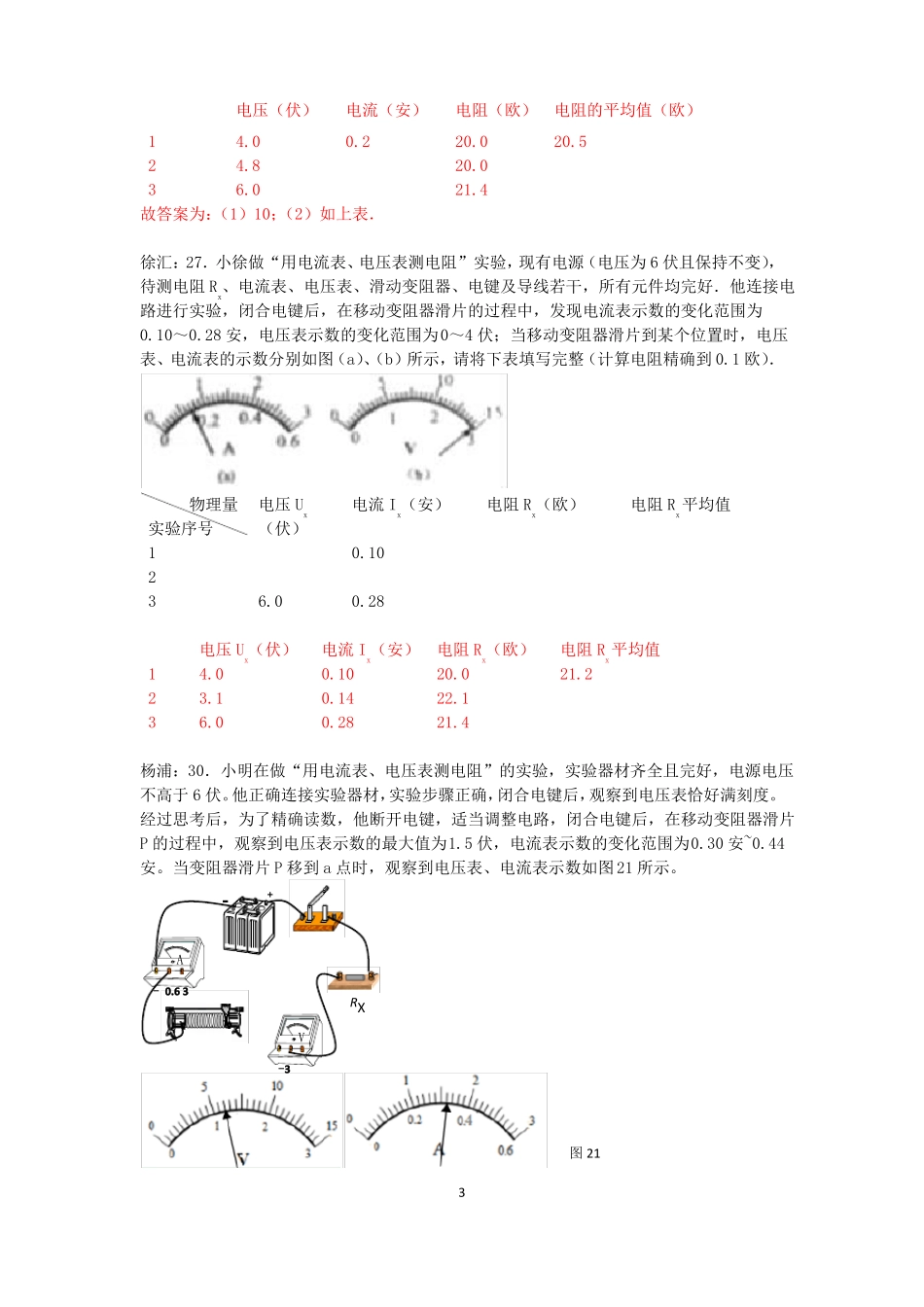

2017上海初三一模汇编—电学试验_第3页
3/8
2017 初三一模汇编——电学实验静安:26.某小组同学做“用电流表、电压表测电阻”实验.①该实验的目的是:.②为进行多次实验,三位同学各自设计了三个不同的实验方案,简述如下表所示.方案ⅠⅡⅢ序号实验电路通过改变串联电池的电源电压保持不变,待测电阻电源电压保持不变,待设计节数改变电源两端的与已知阻值的定值电阻串联,测电阻与滑动变阻器串要点电压并换用阻值不同的定值电阻.联,移动变阻器的滑片.(a)上述三个方案中,能实现“多次实验,减小误差”的方案有(填序号);方案Ⅲ与另两个方案相比,优点有:(写出两点即可).(b)小明同学根据方案Ⅲ,准备测量阻值约为20 欧的电阻,实验所提供的器材齐全完好,其中:电源电压为 6 伏且保持不变,电流表、电压表规格如图所示,滑动变阻器有两种规格(分别标有“5 欧 3 安”和“50 欧 1.5 安”字样).小明对所提供两种规格的滑动变阻器,提出了问题:实验中,两种变阻器是可以随意用一个变阻器,还是其中一个更适合实验?请你根据实验的相关条件,帮助小明解决问题并简要说明理由..①该实验的目的是要学会用电流表、电压表测电阻;②(a)Ⅰ、Ⅱ、Ⅲ;多次实验时,电路不需要重新连接,操作简便;待测电阻两端的电压及通过的电流,可以在一段范围内连续变化,记录数据简便;(b)应选择标有“50 欧 1.5安”的滑动变阻器;理由:可使待测电阻两端的电压及通过的电流的变化范围更大,方便读数;电压表的读取取 0﹣3 伏,读数更准确.浦东: 25.甲同学要测定导体 Rx 的电阻,乙同学要测定标有“3.5V”字样小灯 L 的额定电功率.他们选取了电压均为 6 伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等.但在选取电表时,发现可选择的器材中只有一个电流表和一个电压表,经讨论后两位同学各选取了一个电表.接着,他们分别将所选电表正确接入电路,并按规范步骤进行操作.(1)为了能顺利完成各自的测量任务,选取电压表的是同学.两位同学实验依据的原理(选填“相同”或“不同”).连接电路时,电键应处于状态.(2)选取电流表的同学闭合电键时,电流表示数 0.16 安;移动变阻器滑片至中点位置时(即它接入电路的电阻 10 欧),电流表示数 0.22 安.选取电压表的同学闭合电键时,电压表示数 2.3 伏;同样将滑片移至中点位置时,电压表示数3.5 伏.综合上述信息,甲同学测得 Rx 的电阻是欧,乙同学测得小灯 L 的额定电功率是瓦....
