古建筑木结构的构件名称VIP免费

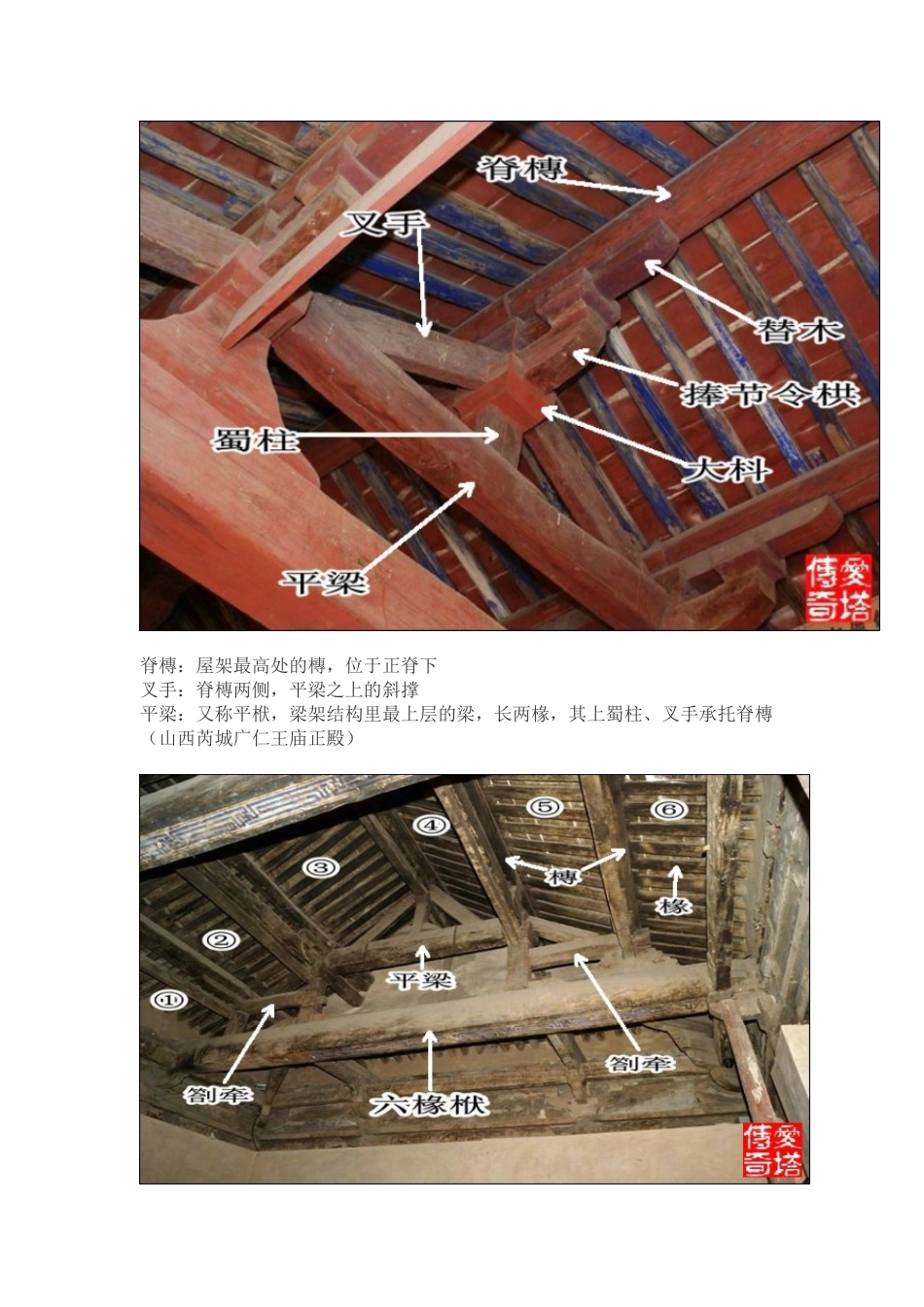

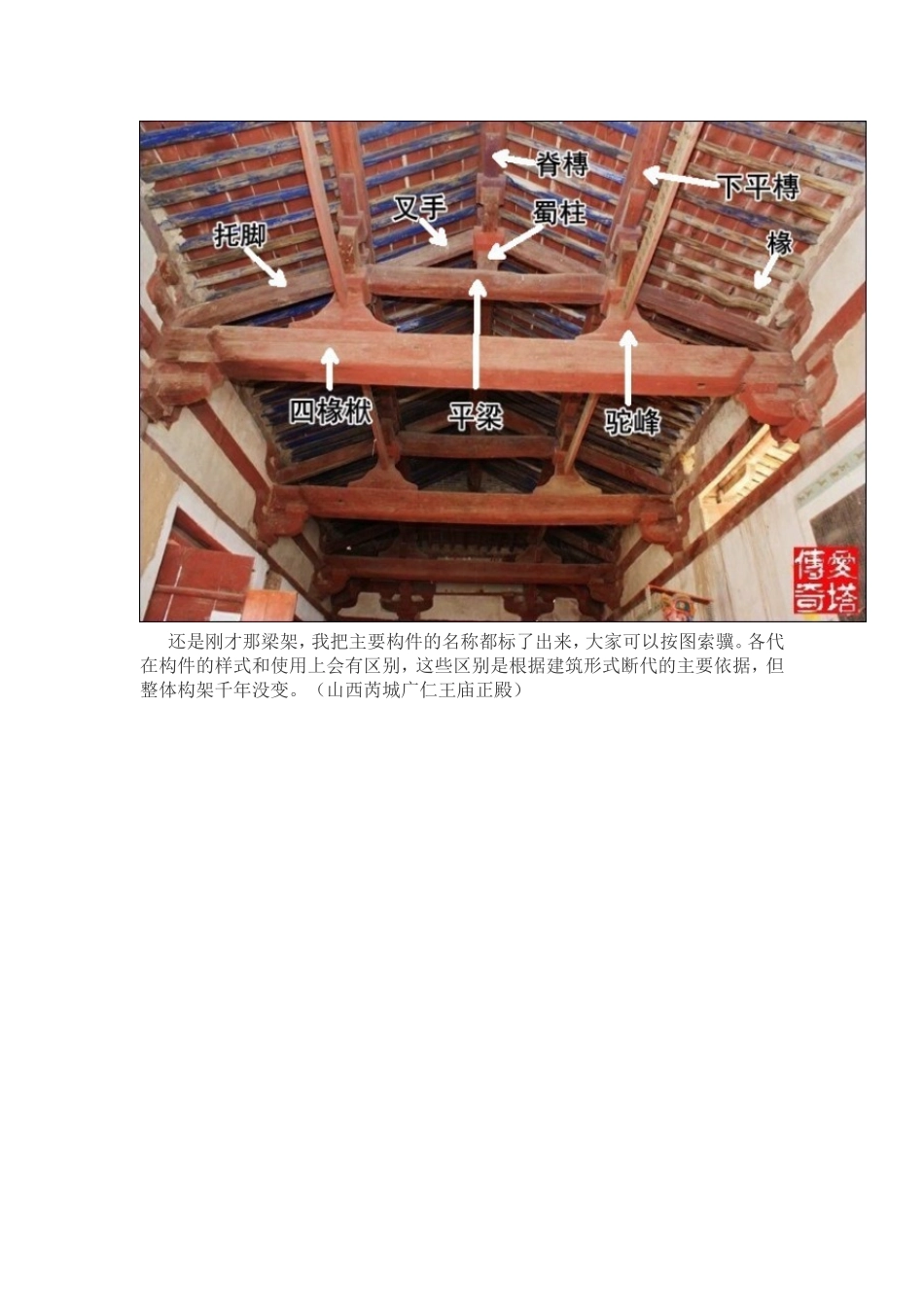

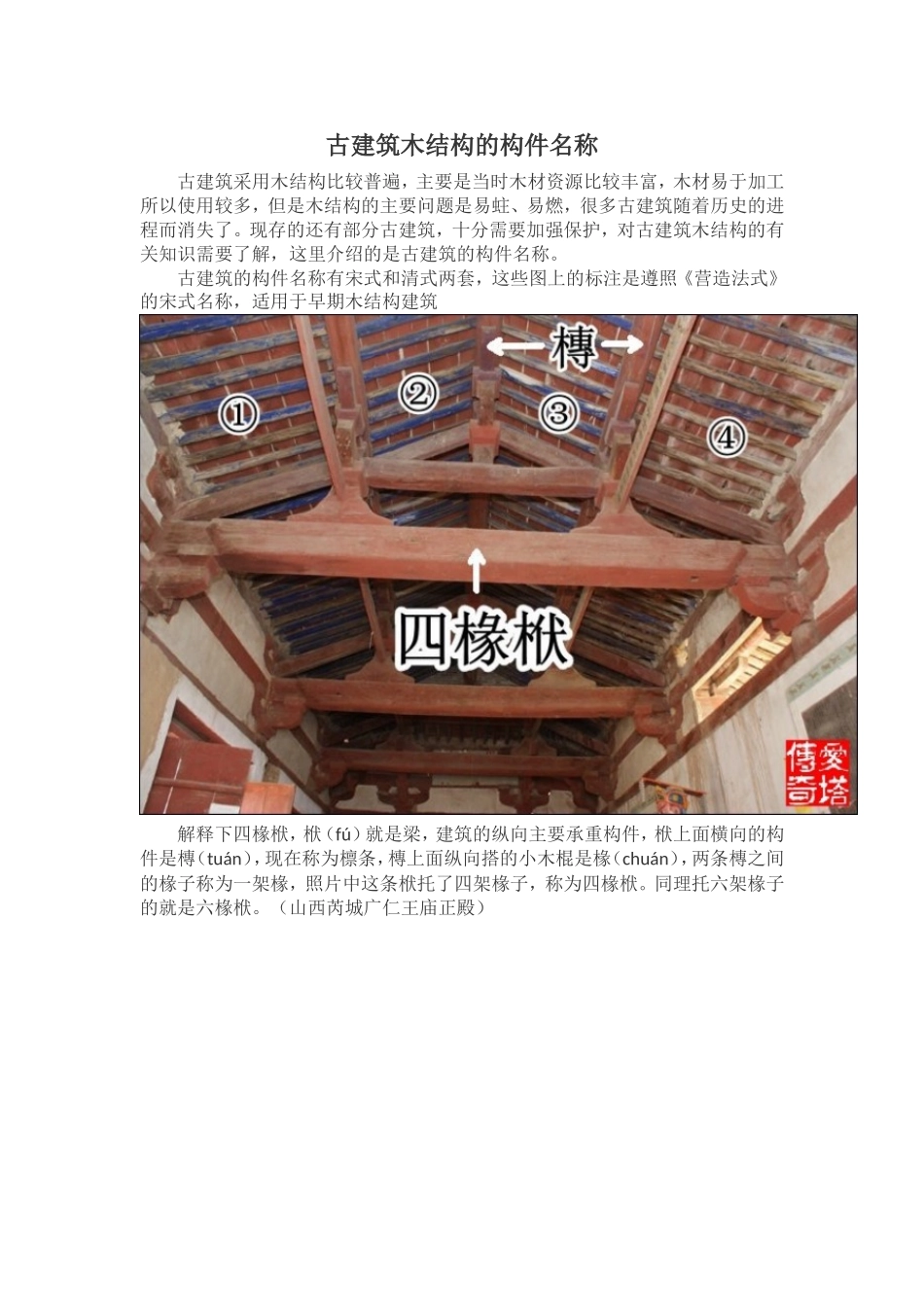

古建筑木结构的构件名称古建筑采用木结构比较普遍，主要是当时木材资源比较丰富，木材易于加工所以使用较多，但是木结构的主要问题是易蛀、易燃，很多古建筑随着历史的进程而消失了。现存的还有部分古建筑，十分需要加强保护，对古建筑木结构的有关知识需要了解，这里介绍的是古建筑的构件名称。古建筑的构件名称有宋式和清式两套，这些图上的标注是遵照《营造法式》的宋式名称，适用于早期木结构建筑解释下四椽栿，栿（fú）就是梁，建筑的纵向主要承重构件，栿上面横向的构件是槫（tuán），现在称为檩条，槫上面纵向搭的小木棍是椽（chuán），两条槫之间的椽子称为一架椽，照片中这条栿托了四架椽子，称为四椽栿。同理托六架椽子的就是六椽栿。（山西芮城广仁王庙正殿）还是刚才那梁架，我把主要构件的名称都标了出来，大家可以按图索骥。各代在构件的样式和使用上会有区别，这些区别是根据建筑形式断代的主要依据，但整体构架千年没变。（山西芮城广仁王庙正殿）脊槫：屋架最高处的槫，位于正脊下叉手：脊槫两侧，平梁之上的斜撑平梁：又称平栿，梁架结构里最上层的梁，长两椽，其上蜀柱、叉手承托脊槫（山西芮城广仁王庙正殿）这是一张六椽栿的结构图，六椽栿即托六架椽的梁。六椽栿以上用平梁和劄牵错落搭配，托举出房子的山间尖，早期木结构中用六椽檐栿通搭的实例很少，这个梁架结构来自一座金代建筑。劄牵：长一椽的梁古建筑的梁架结构有多种组合，这也是一座六椽檐栿通搭的建筑，结构与上图有很大不同，六椽栿上用四椽栿，四椽栿上用平梁（两椽），逐层递减，形成中国式房屋的山尖阑额是柱头间的联系构件，安装于柱头，上皮与柱齐平，有些建筑柱子最下端也有一道这样的联系构件，称为“地栿”。普拍方安装于柱头阑额之上，压于栌枓之下。普拍方与阑额的断面呈“T”字形。早期建筑一般不用普拍方，现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方，宋以后开始应用广泛。（山西沁县大云院正殿）铺作是由斗拱组成的构造单元，分为三种，立于柱头的称柱头铺作；立于两柱之间阑额或普拍方上的是补间铺作，立于转角处角柱上的叫转角铺作。附图是座歇山顶建筑，前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。如果是悬山顶则没有转角铺作。（山西沁县普照寺正殿）这张示意图是七铺作，铺作数=出跳数+3，上图双抄双昂出四跳是四层，另加栌枓、耍头、襯方头各一层，共七层，称七铺作。（山西平遥镇国寺万佛殿）这两图是通一朵铺作，不同视角，标出各部件名称。（山西平遥镇国寺万佛殿）铺作层最下面的大枓称为栌枓栌枓口内纵向伸出，出跳的栱称为华栱栌枓口内横向伸出，与华栱相交的是泥道栱瓜子栱是华栱（或昂）头上横出的栱（最外跳除外），栱下是交互枓，栱两头坐散枓，上承慢栱慢栱是是施于泥道栱和瓜子栱之上的横向栱令栱是最外跳上的横栱，铺作外传在橑风槫或橑檐枋之下，里转在筭桯方下。令栱和瓜子栱都是施于跳头的横栱，区别在于令栱在最外跳上，瓜子栱在里面的跳头上交互枓施于跳头，十字开口；施于替木下顺身开口散枓施之于横向栱的两头或偷心造的跳头上齐心枓是用于栱中心的枓，图中令栱的中心位置用了一枚齐心枓，令栱的两端则是散枓柱头方是压在柱中线上的长方，长同屋面，与铺作结合为一体，把同一侧面的铺作联系起来。山西早期大木作的常用做法是铺作横向第一跳为泥道栱，泥道栱之上即开始使用多层柱头方，慢栱隐刻于柱头方上罗汉方是位于铺作出跳之上的长方，外转位于柱头方和橑风槫之间，里转位于柱头方和筭桯方之间铺作最外跳上承托的槫称为橑风槫，也是整个屋架结构中最下面的槫，这一位置也有不用槫而用方的，称为橑檐方。山西绝大多数早期大木作使用橑风槫，我只见过几处应用橑檐方的实例枓直接托替木不用令栱的情况很少见，只在唐宋时期有些实例，这张图是唐代建筑山西芮城广仁王庙正殿如果铺作跳头上使用了横栱称为计心造，没有使用横栱则称为偷心造，附图是一朵四跳七铺作枓栱，第二跳的跳头上使用了瓜子栱（横栱），第四跳的跳头上用了令栱（横栱），因此这两跳称为计心；第一、三跳的跳头上没有使用横栱，这两跳称为偷心。铺作里转一...
