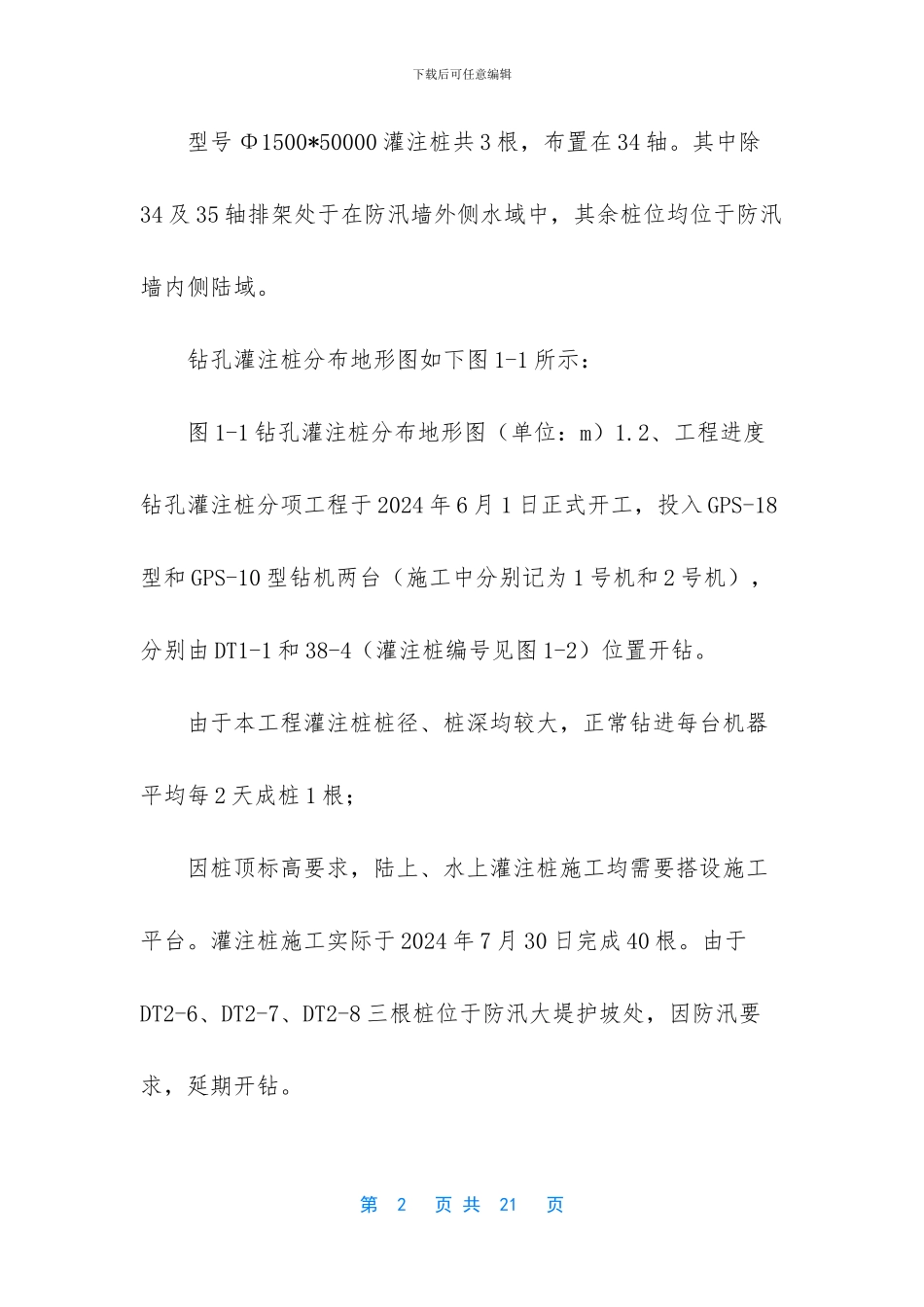

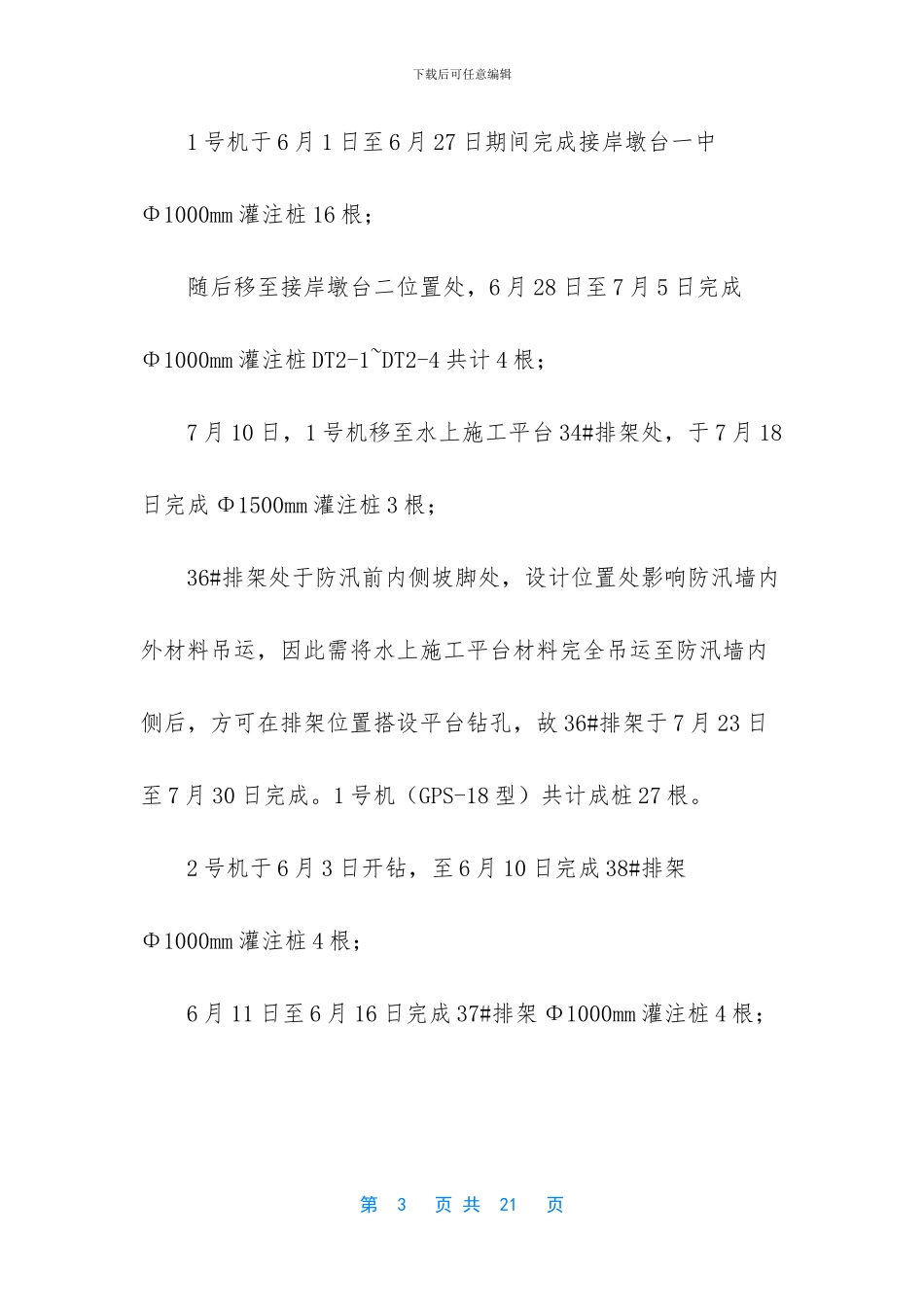

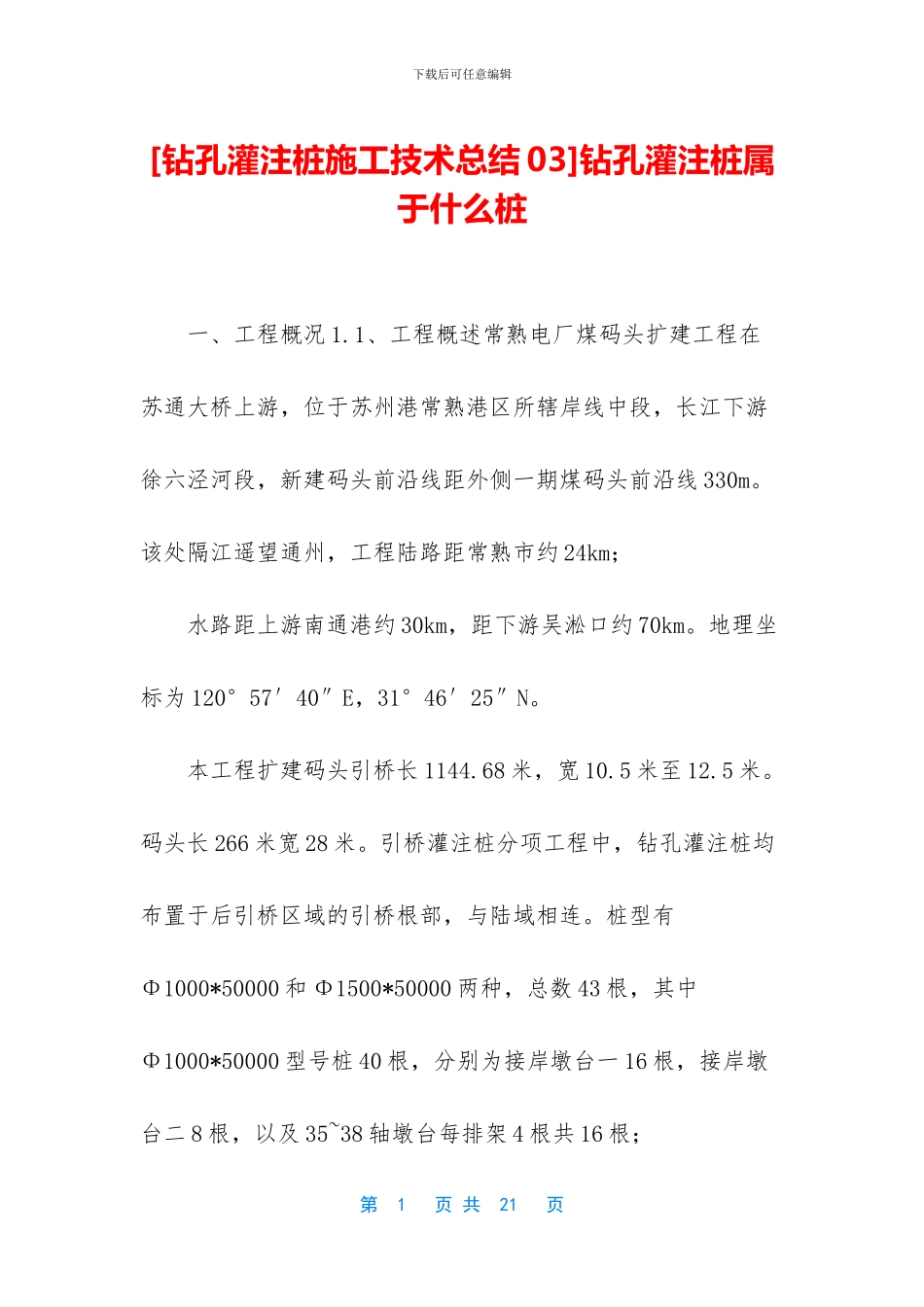

下载后可任意编辑[钻孔灌注桩施工技术总结 03]钻孔灌注桩属于什么桩 一、工程概况 1.1、工程概述常熟电厂煤码头扩建工程在苏通大桥上游,位于苏州港常熟港区所辖岸线中段,长江下游徐六泾河段,新建码头前沿线距外侧一期煤码头前沿线 330m。该处隔江遥望通州,工程陆路距常熟市约 24km; 水路距上游南通港约 30km,距下游吴淞口约 70km。地理坐标为 120°57′40″E,31°46′25″N。 本工程扩建码头引桥长 1144.68 米,宽 10.5 米至 12.5 米。码头长 266 米宽 28 米。引桥灌注桩分项工程中,钻孔灌注桩均布置于后引桥区域的引桥根部,与陆域相连。桩型有Φ1000*50000 和 Φ1500*50000 两种,总数 43 根,其中Φ1000*50000 型号桩 40 根,分别为接岸墩台一 16 根,接岸墩台二 8 根,以及 35~38 轴墩台每排架 4 根共 16 根; 第 1 页 共 21 页下载后可任意编辑 型号 Φ1500*50000 灌注桩共 3 根,布置在 34 轴。其中除34 及 35 轴排架处于在防汛墙外侧水域中,其余桩位均位于防汛墙内侧陆域。 钻孔灌注桩分布地形图如下图 1-1 所示: 图 1-1 钻孔灌注桩分布地形图(单位:m)1.2、工程进度钻孔灌注桩分项工程于 2024 年 6 月 1 日正式开工,投入 GPS-18型和 GPS-10 型钻机两台(施工中分别记为 1 号机和 2 号机),分别由 DT1-1 和 38-4(灌注桩编号见图 1-2)位置开钻。 由于本工程灌注桩桩径、桩深均较大,正常钻进每台机器平均每 2 天成桩 1 根; 因桩顶标高要求,陆上、水上灌注桩施工均需要搭设施工平台。灌注桩施工实际于 2024 年 7 月 30 日完成 40 根。由于DT2-6、DT2-7、DT2-8 三根桩位于防汛大堤护坡处,因防汛要求,延期开钻。 第 2 页 共 21 页下载后可任意编辑 1 号机于 6 月 1 日至 6 月 27 日期间完成接岸墩台一中Φ1000mm 灌注桩 16 根; 随后移至接岸墩台二位置处,6 月 28 日至 7 月 5 日完成Φ1000mm 灌注桩 DT2-1~DT2-4 共计 4 根; 7 月 10 日,1 号机移至水上施工平台 34#排架处,于 7 月 18日完成 Φ1500mm 灌注桩 3 根; 36#排架处于防汛前内侧坡脚处,设计位置处影响防汛墙内外材料吊运,因此需将水上施工平台材料完全吊运至防汛墙内侧后,方可在排架位置搭设平台钻孔,故 36#排架于 7 月 23 日至 7 月 30 日完成。1 号机(GPS-18 型)共计成桩 27 根。 2 号...
