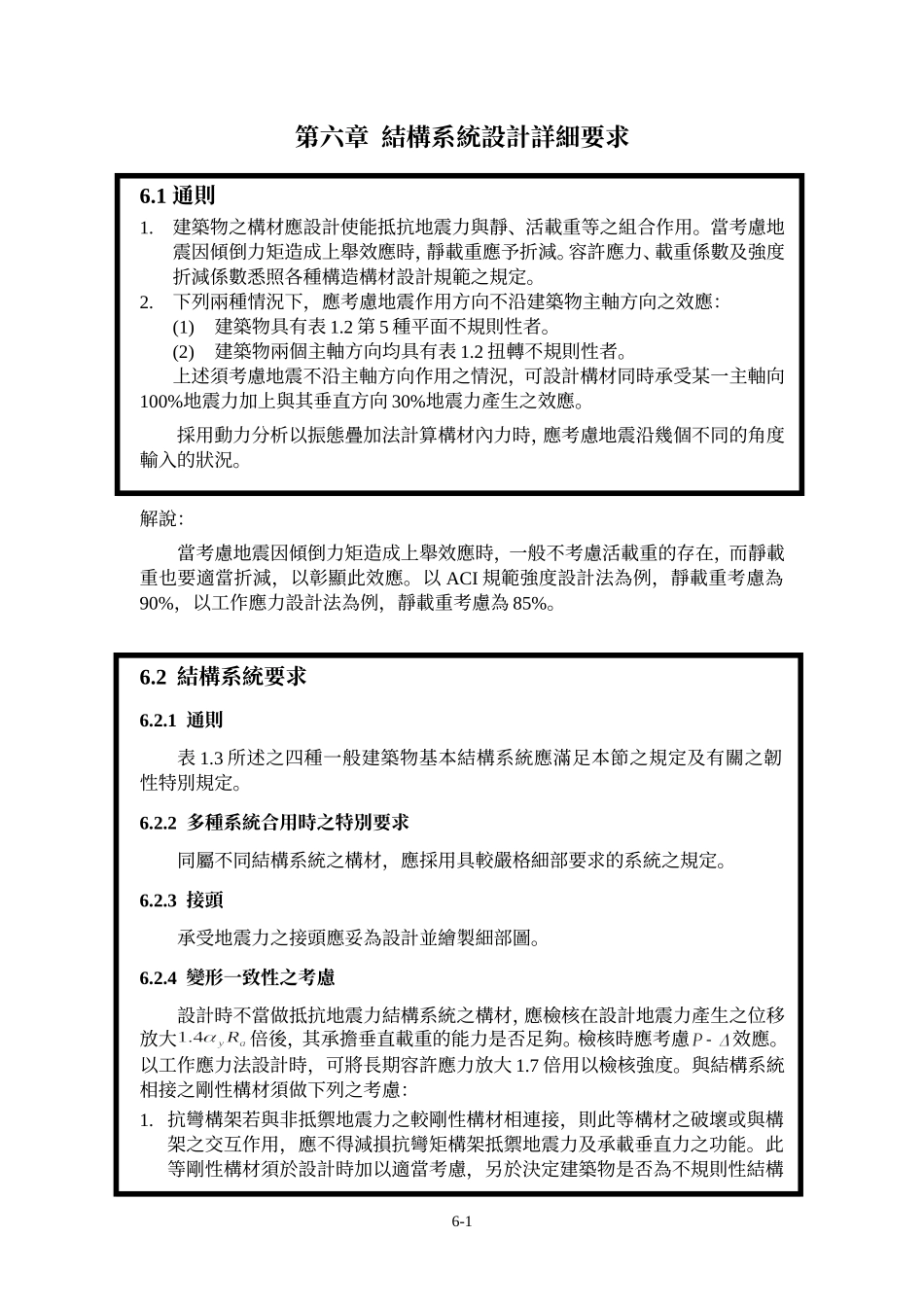

第六章結構系統設計詳細要求6.1通則1.建築物之構材應設計使能抵抗地震力與靜、活載重等之組合作用。當考慮地震因傾倒力矩造成上舉效應時，靜載重應予折減。容許應力、載重係數及強度折減係數悉照各種構造構材設計規範之規定。2.下列兩種情況下，應考慮地震作用方向不沿建築物主軸方向之效應：(1)建築物具有表1.2第5種平面不規則性者。(2)建築物兩個主軸方向均具有表1.2扭轉不規則性者。上述須考慮地震不沿主軸方向作用之情況，可設計構材同時承受某一主軸向100%地震力加上與其垂直方向30%地震力產生之效應。採用動力分析以振態疊加法計算構材內力時，應考慮地震沿幾個不同的角度輸入的狀況。解說：當考慮地震因傾倒力矩造成上舉效應時，一般不考慮活載重的存在，而靜載重也要適當折減，以彰顯此效應。以ACI規範強度設計法為例，靜載重考慮為90%，以工作應力設計法為例，靜載重考慮為85%。6.2結構系統要求6.2.1通則表1.3所述之四種一般建築物基本結構系統應滿足本節之規定及有關之韌性特別規定。6.2.2多種系統合用時之特別要求同屬不同結構系統之構材，應採用具較嚴格細部要求的系統之規定。6.2.3接頭承受地震力之接頭應妥為設計並繪製細部圖。6.2.4變形一致性之考慮設計時不當做抵抗地震力結構系統之構材，應檢核在設計地震力產生之位移放大倍後，其承擔垂直載重的能力是否足夠。檢核時應考慮效應。以工作應力法設計時，可將長期容許應力放大1.7倍用以檢核強度。與結構系統相接之剛性構材須做下列之考慮：1.抗彎構架若與非抵禦地震力之較剛性構材相連接，則此等構材之破壞或與構架之交互作用，應不得減損抗彎矩構架抵禦地震力及承載垂直力之功能。此等剛性構材須於設計時加以適當考慮，另於決定建築物是否為不規則性結構6-1時，亦應考慮此些剛性構材之效應。2.建築物外圍的非承重或非剪力牆版及構材，應依照(4.1)式的地震力設計，並應能承受結構物由於地震力或溫度變化產生之變形。該構材應以機械接頭及螺栓或現場澆注混凝土支承於結構體，並應符合下述規定：(1)接頭應能容許設計風力引起層間變位的兩倍或設計地震力引致層間變位的倍或1.25公分，三者取其大值。(2)牆版平面上使其能准許層間變位的螺栓接頭應為具槽孔或擴大孔使其能滑動者，利用鋼件的撓曲變形或其他接頭具有相當滑動及韌性容量者亦可使用。(3)接合桿件應具有足夠韌性及轉角能力以防止混凝土破碎或電銲處發生脆性破裂。(4)接合桿件應採用(4.1)式的地震力設計之，但採用3.0及取1.0。(5)接合系統中的所有元件，如螺栓、嵌入物、電焊、插筋等，應以(4.1)式的地震力設計之，但採用1.0及亦採用1.0。(6)埋置於混凝土中的繫件應鉤住或固定於鋼筋上，以便將力量有效傳遞至鋼筋。解說：抗彎矩構架常在構架中連接較剛性構材，例如非結構填充牆、半填充牆、窗臺、樓梯、斜坡等，此等構材雖非設計為抵禦地震力之構材，但其本身具有相當之剛性及強度，因此其於地震時常會與抗彎矩構架產生互制作用，而影響構架本身之原始設計功能。設計時應考慮此等剛性構材之效應，分析設計時要分兩階段來進行。第一階段要假設非結構填充牆為結構牆，參與結構分析，並預測非結構填充牆破壞時，其旁之梁、柱不致損壞。第二階段可假設非結構牆已破壞，只剩下抗彎矩構架來分析設計。當結構體地震位移放大至1.4Ra倍時，半填充牆會造成短梁之現象，窗臺會造成短柱之現象，而使結構構材產生較無韌性之剪力破壞，若無法避免時，應做隔離縫個隔離。若剛性構材於立面佈置不均勻，則建築物容易產生弱層。若其於平面佈置不均勻，則建築物可能因此而具有扭轉不規則性之情形。6.2.5結構體繫件與連續性結構物各部分應相互連結成一體，接頭應能承受並傳遞被連結部分引致之地震力。建築物任一較小的部分應繫結於建築物的主要部分。結構體繫件應至少能承受之地震力，Wp為結構物較小部分之重量。6.2.6匯集構材建築物某部分產生之地震力應經由匯集構材將其傳遞至抵抗地震力結構系6-2統上。匯集構材及與抵抗地震力結構系統之接合處，其地震力應放大1.4倍設計之。6.2.7鋼筋混凝土構架抵抗地震力之鋼筋混凝土構架應設計為韌性抗彎矩構架。解說：有關鋼筋混凝土構材之韌...
