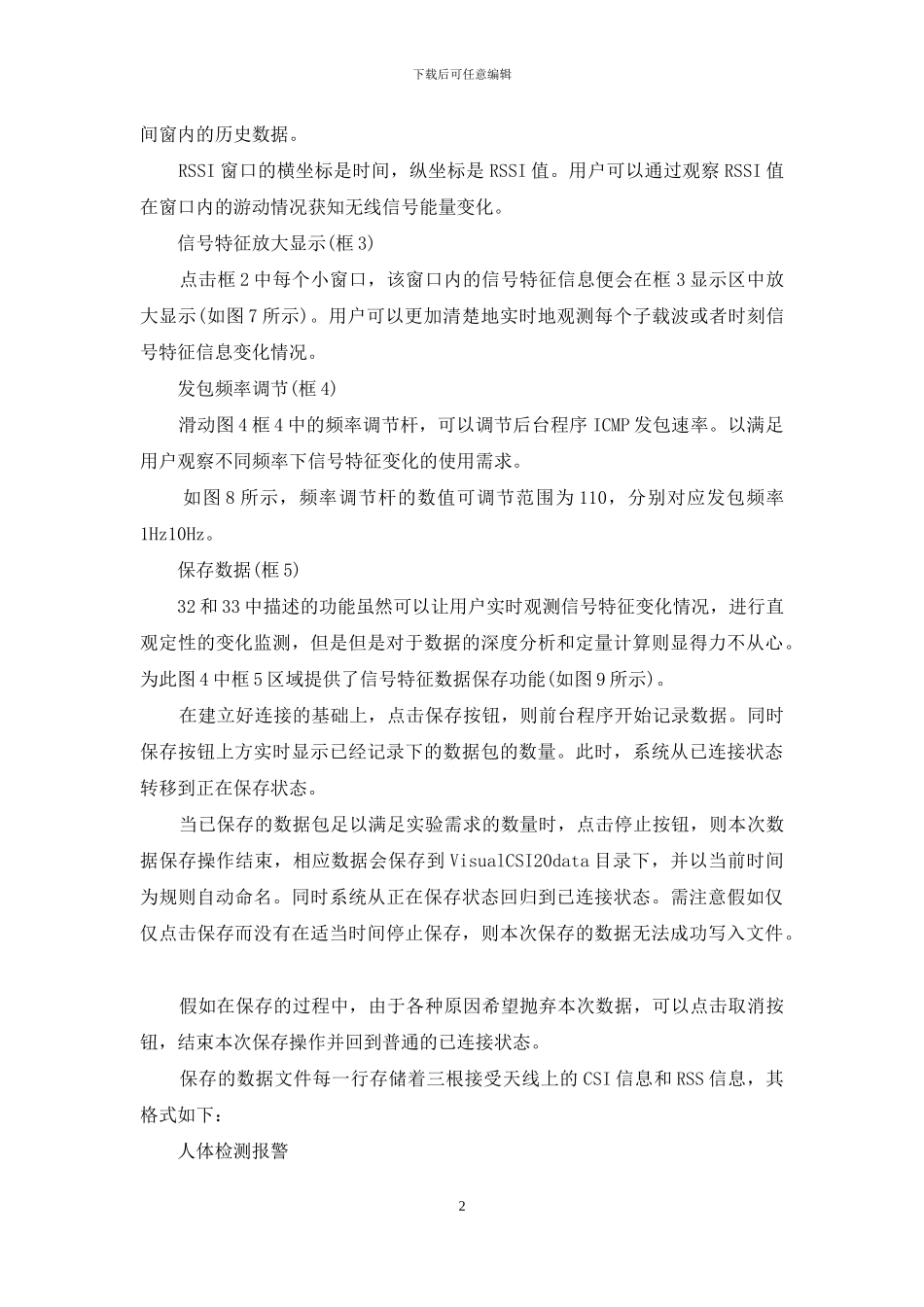

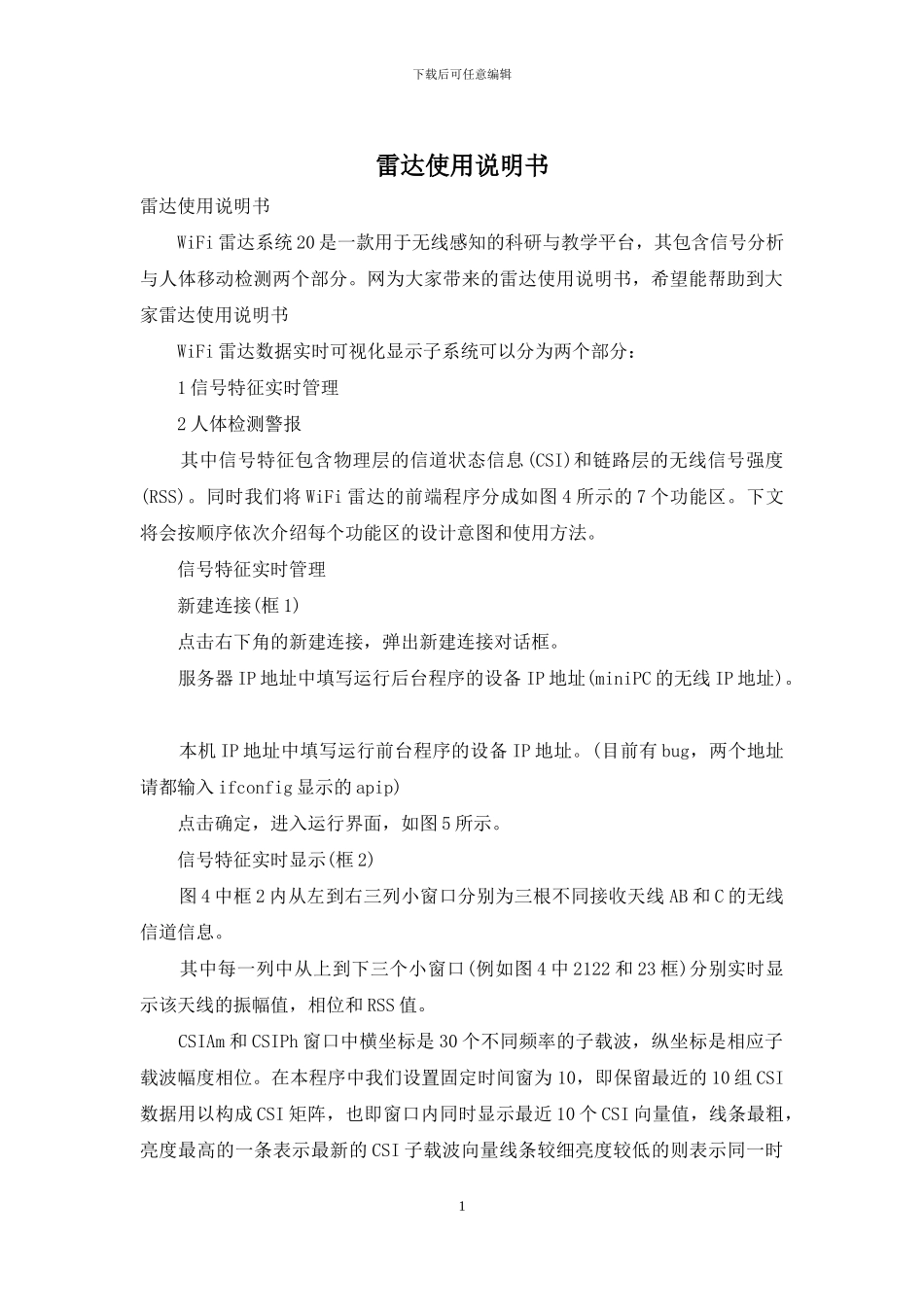

下载后可任意编辑雷达使用说明书雷达使用说明书 WiFi 雷达系统 20 是一款用于无线感知的科研与教学平台，其包含信号分析与人体移动检测两个部分。网为大家带来的雷达使用说明书，希望能帮助到大家雷达使用说明书 WiFi 雷达数据实时可视化显示子系统可以分为两个部分： 1 信号特征实时管理 2 人体检测警报 其中信号特征包含物理层的信道状态信息(CSI)和链路层的无线信号强度(RSS)。同时我们将 WiFi 雷达的前端程序分成如图 4 所示的 7 个功能区。下文将会按顺序依次介绍每个功能区的设计意图和使用方法。 信号特征实时管理 新建连接(框 1) 点击右下角的新建连接，弹出新建连接对话框。 服务器 IP 地址中填写运行后台程序的设备 IP 地址(miniPC 的无线 IP 地址)。 本机 IP 地址中填写运行前台程序的设备 IP 地址。(目前有 bug，两个地址请都输入 ifconfig 显示的 apip) 点击确定，进入运行界面，如图 5 所示。 信号特征实时显示(框 2) 图 4 中框 2 内从左到右三列小窗口分别为三根不同接收天线 AB 和 C 的无线信道信息。 其中每一列中从上到下三个小窗口(例如图 4 中 2122 和 23 框)分别实时显示该天线的振幅值，相位和 RSS 值。 CSIAm 和 CSIPh 窗口中横坐标是 30 个不同频率的子载波，纵坐标是相应子载波幅度相位。在本程序中我们设置固定时间窗为 10，即保留最近的 10 组 CSI数据用以构成 CSI 矩阵，也即窗口内同时显示最近 10 个 CSI 向量值，线条最粗，亮度最高的一条表示最新的 CSI 子载波向量线条较细亮度较低的则表示同一时1下载后可任意编辑间窗内的历史数据。 RSSI 窗口的横坐标是时间，纵坐标是 RSSI 值。用户可以通过观察 RSSI 值在窗口内的游动情况获知无线信号能量变化。 信号特征放大显示(框 3) 点击框 2 中每个小窗口，该窗口内的信号特征信息便会在框 3 显示区中放大显示(如图 7 所示)。用户可以更加清楚地实时地观测每个子载波或者时刻信号特征信息变化情况。 发包频率调节(框 4) 滑动图 4 框 4 中的频率调节杆，可以调节后台程序 ICMP 发包速率。以满足用户观察不同频率下信号特征变化的使用需求。 如图 8 所示，频率调节杆的数值可调节范围为 110，分别对应发包频率1Hz10Hz。 保存数据(框 5) 32 和 33 中描述的功能虽然可以让用户实时观测信号特征变化情况，进行直观定性的变化监测，但是但是对于数据的深度...
