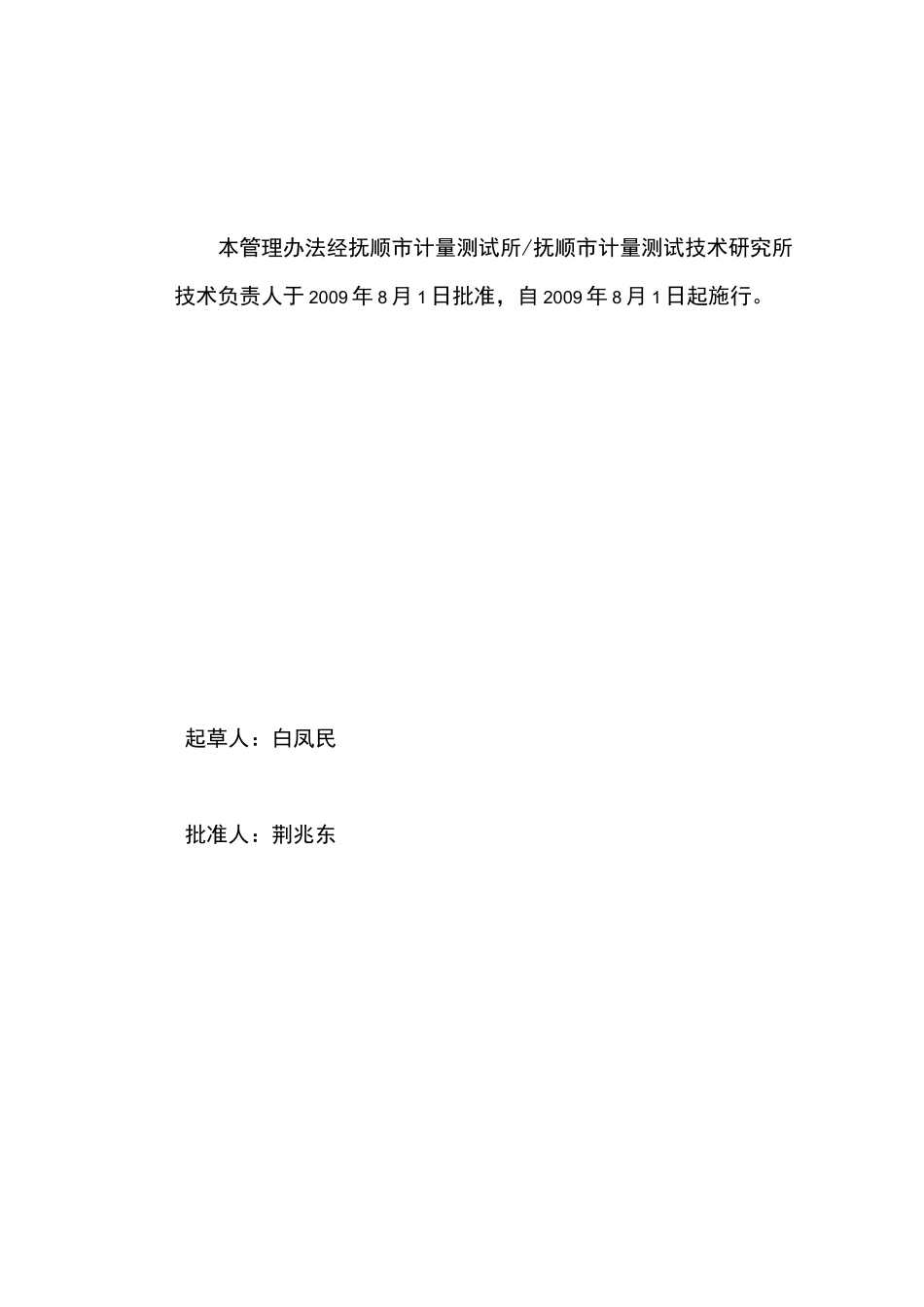

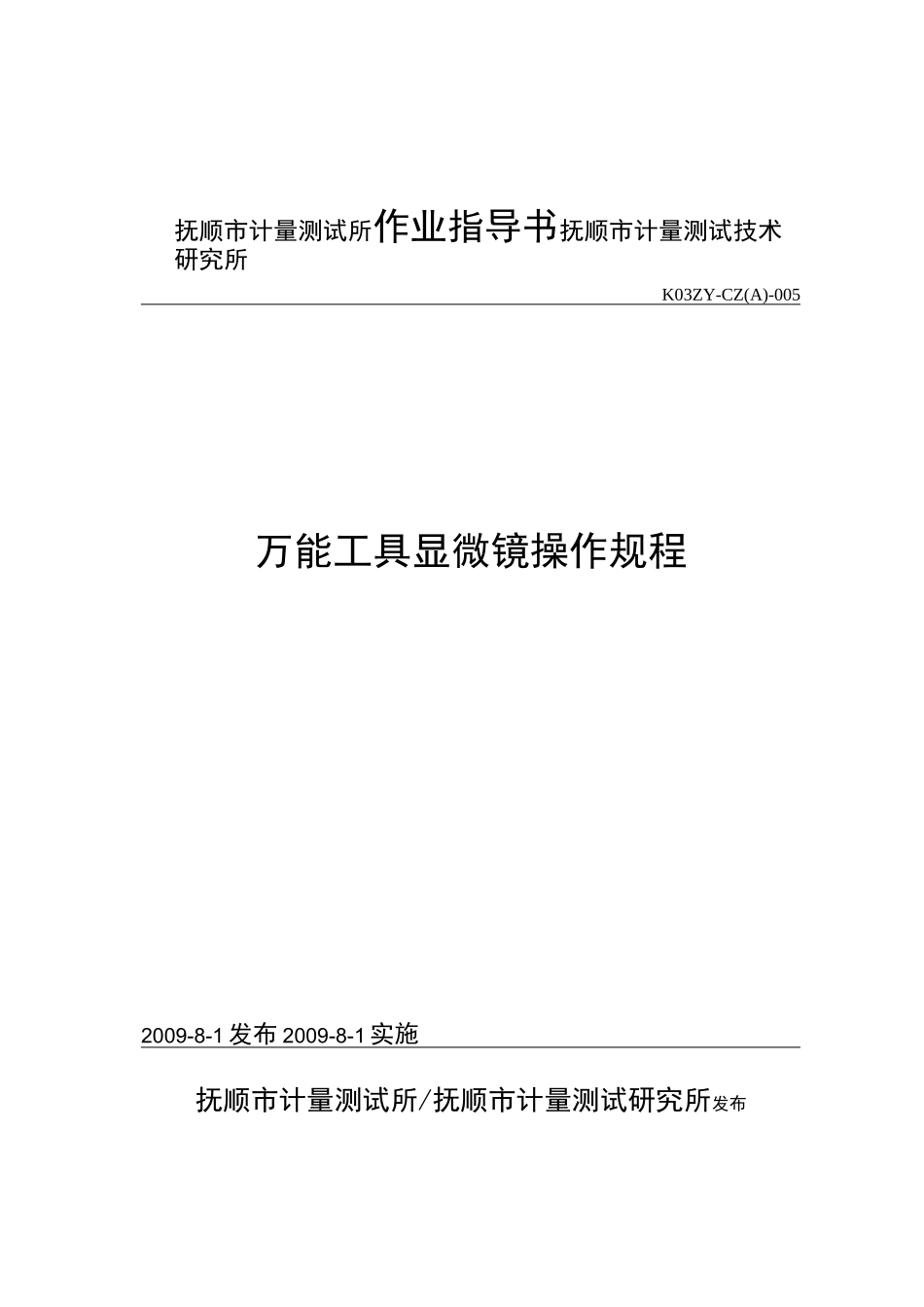

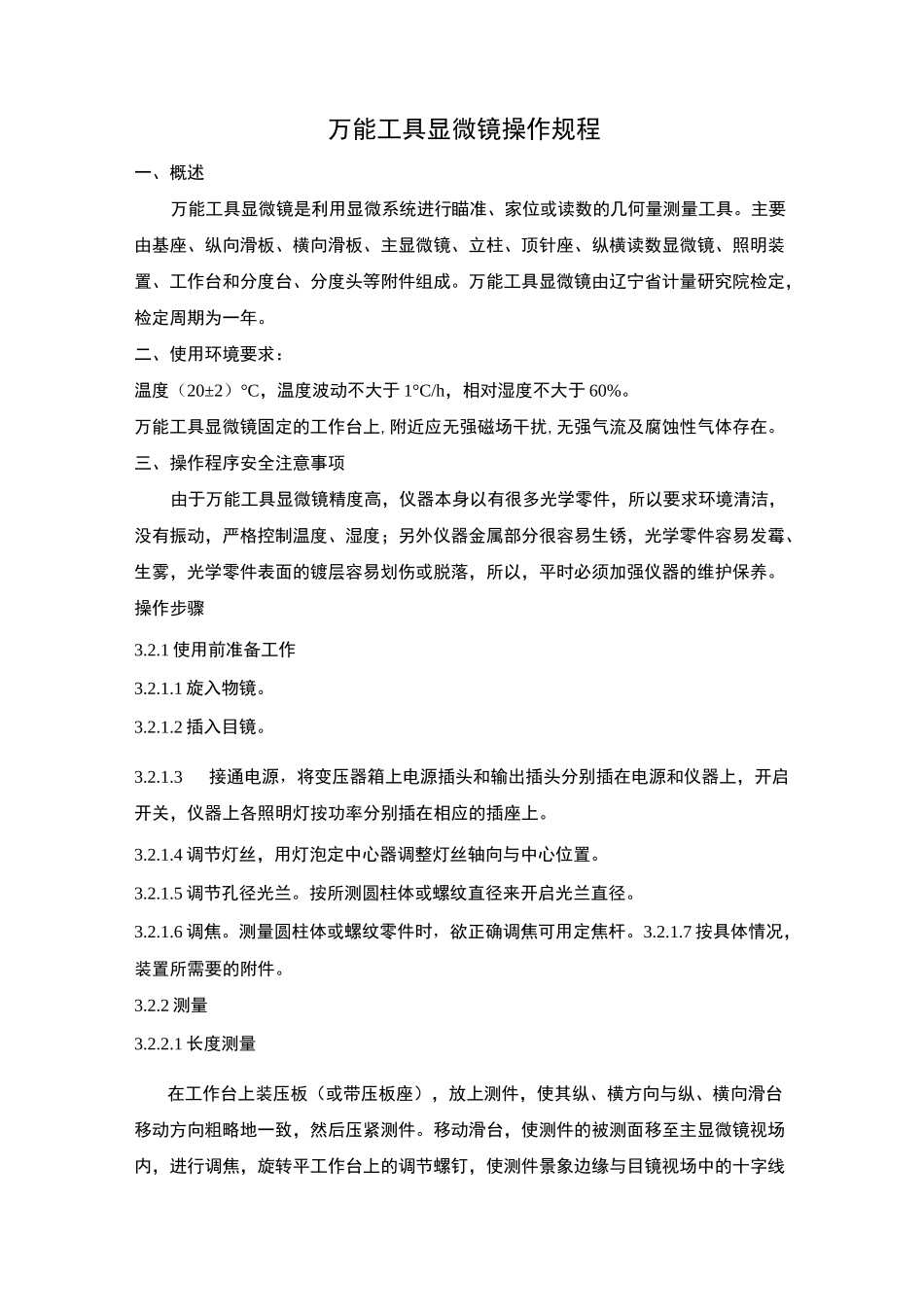

抚顺市计量测试所作业指导书抚顺市计量测试技术研究所K03ZY-CZ(A)-005万能工具显微镜操作规程2009-8-1 发布 2009-8-1 实施抚顺市计量测试所/抚顺市计量测试研究所发布本管理办法经抚顺市计量测试所/抚顺市计量测试技术研究所技术负责人于 2009 年 8 月 1 日批准，自 2009 年 8 月 1 日起施行。起草人：白凤民批准人：荆兆东万能工具显微镜操作规程一、概述万能工具显微镜是利用显微系统进行瞄准、家位或读数的几何量测量工具。主要由基座、纵向滑板、横向滑板、主显微镜、立柱、顶针座、纵横读数显微镜、照明装置、工作台和分度台、分度头等附件组成。万能工具显微镜由辽宁省计量研究院检定，检定周期为一年。二、使用环境要求：温度（20±2）°C，温度波动不大于 1°C/h，相对湿度不大于 60%。万能工具显微镜固定的工作台上,附近应无强磁场干扰,无强气流及腐蚀性气体存在。三、操作程序安全注意事项由于万能工具显微镜精度高，仪器本身以有很多光学零件，所以要求环境清洁，没有振动，严格控制温度、湿度；另外仪器金属部分很容易生锈，光学零件容易发霉、生雾，光学零件表面的镀层容易划伤或脱落，所以，平时必须加强仪器的维护保养。操作步骤3.2.1 使用前准备工作3.2.1.1 旋入物镜。3.2.1.2 插入目镜。3.2.1.3接通电源，将变压器箱上电源插头和输出插头分别插在电源和仪器上，开启开关，仪器上各照明灯按功率分别插在相应的插座上。3.2.1.4 调节灯丝，用灯泡定中心器调整灯丝轴向与中心位置。3.2.1.5 调节孔径光兰。按所测圆柱体或螺纹直径来开启光兰直径。3.2.1.6 调焦。测量圆柱体或螺纹零件时，欲正确调焦可用定焦杆。3.2.1.7 按具体情况，装置所需要的附件。3.2.2 测量3.2.2.1 长度测量在工作台上装压板（或带压板座），放上测件，使其纵、横方向与纵、横向滑台移动方向粗略地一致，然后压紧测件。移动滑台，使测件的被测面移至主显微镜视场内，进行调焦，旋转平工作台上的调节螺钉，使测件景象边缘与目镜视场中的十字线之一对准，并移动纵向滑台，观察景象边缘移动时，是否通过目镜分划板上同一点，如有偏差应调节上述螺钉。移动滑台，用测角目镜中十字线之一作为对准线，测量工件长度并在投影读数器中读出数值，两读数值之差即为所求测件的长度。3.2.2.2 直角坐标测量仪器的装置与平面测件长度测量一样。在测件面上作一基准线，并按测量方向在工作台上进行粗略调整，再调整工作台上调节螺钉，使基线与滑台移动...
